5.2.1  带阻晶体管

1.外形与符号

带阻晶体管是指基极和发射极接有电阻并封装为一体的晶体管。带阻晶体管常用在电路中作为电子开关。带阻晶体管的外形和电路符号如图5-8所示。

2.检测

带阻晶体管检测与普通晶体管基本类似，但由于内部接有电阻，故检测出来的阻值大小稍有不同。以图5-8b中的NPN型带阻晶体管为例，检测时万用表选择R×1k挡，测量B、E、C极任意之间的正、反向电阻，若带阻晶体管正常，则有下面的规律：

B、E极之间正、反向电阻都比较小（具体大小与R₁、R₂值有关），但B、E极之间的正向电阻（黑表笔接B极、红表笔接E极测得）会略小一点，因为测正向电阻时发射结会导通。

B、C极之间正向电阻（黑表笔接B极，红表笔接C极）小，反向电阻接近无穷大。

C、E极之间正、反向电阻都接近无穷大。

检测时如果与上述结果不符，则为带阻晶体管损坏。

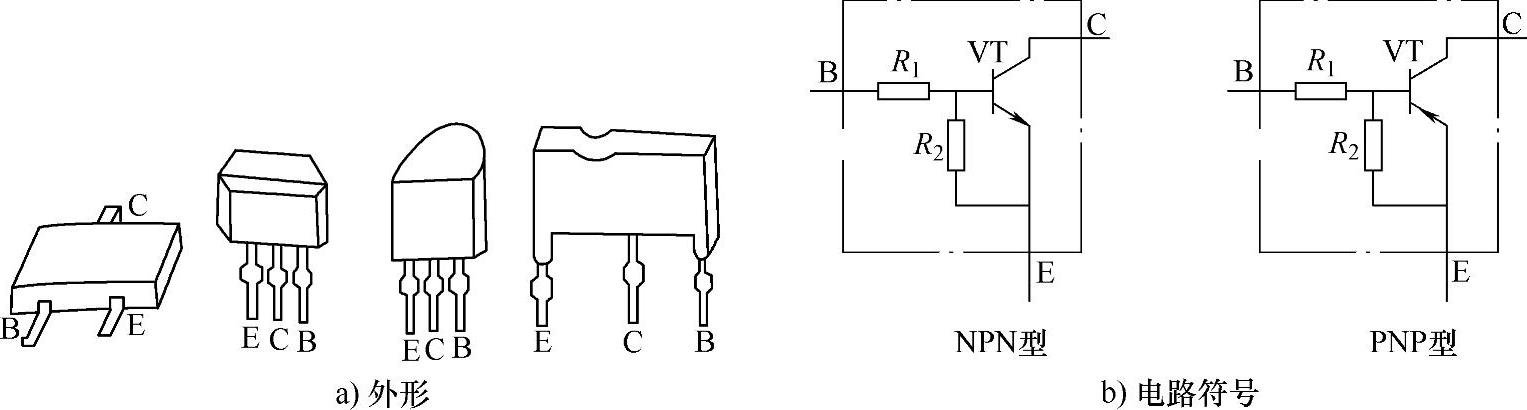

图5-8 带阻晶体管的外形和电路符号
