6.2.3 红外线接收组件

1.外形

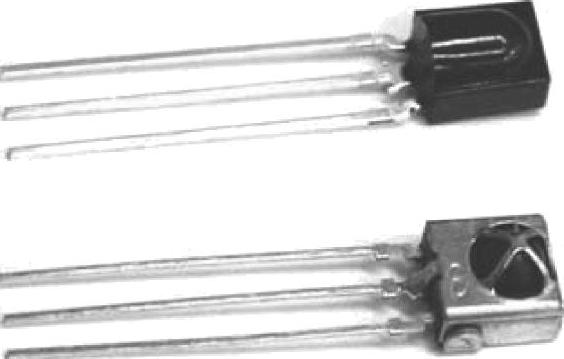

红外线接收组件简称红外线接收头，广泛用在各种具有遥控接收功能的电子产品中。常见的红外线接收头外形如图6-9所示。

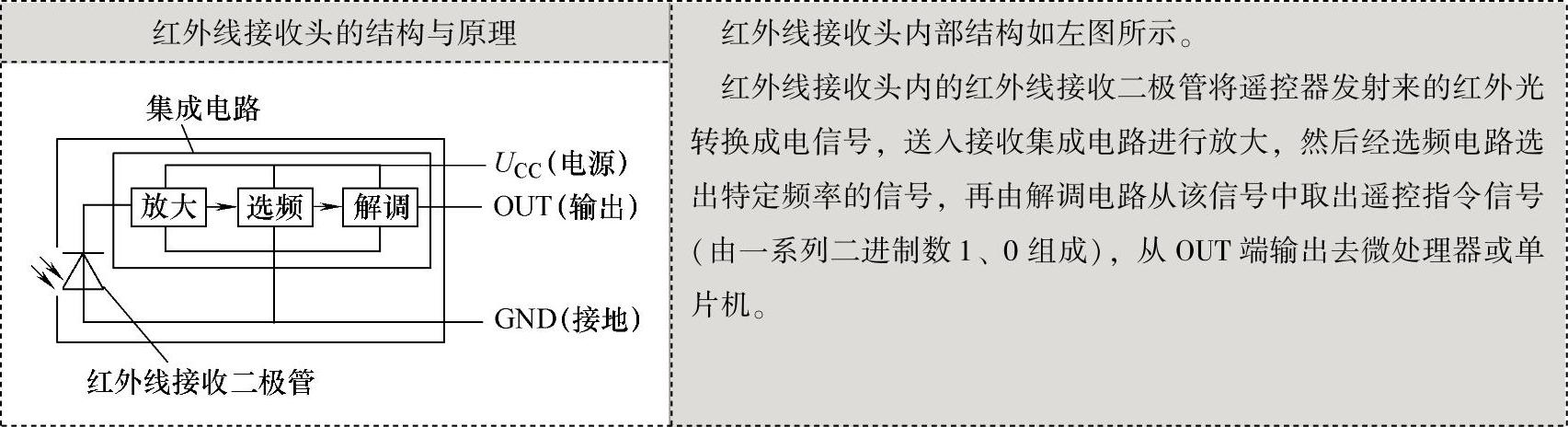

2.结构与原理

红外线接收头内部由红外线接收二极管和接收集成电路组成，接收集成电路内部主要由放大、选频及解调电路组成。

图6-9 红外线接收头外形

3.引脚识别与好坏检测

（1）引脚识别

红外线接收头有三个引脚：U_CC（电源，通常为5V）、OUT（输出）和GND（接地）。可根据红外线接收头的外形来识别引脚，具体如图6-10所示。

图6-10 根据红外线接收头的外形识别引脚

（2）好坏检测

在检测好坏时，在红外线接收头的电源和接地引脚之间接上5V电源，然后把万用表拨至直流10V挡，将黑表笔接接地引脚，红表笔接输出引脚，在未接收遥控信号时输出引脚电压约为5V，然后用遥控器对准接收头发射信号，正常时输出引脚电压会发生波动下降，说明输出引脚有信号输出，否则接收头可能损坏。用示波器取代万用表测量输出引脚有无脉冲输出也可判断接收头是否正常。
