6.2.2  红外线接收二极管

6.2.2 红外线接收二极管

1.外形与图形符号

红外线接收二极管又称红外线光敏二极管，简称红外线接收管，能将红外光转换成电信号，为了减少可见光的干扰，常采用黑色树脂材料封装。红外线接收二极管的实物外形与电路符号如图6-8所示。

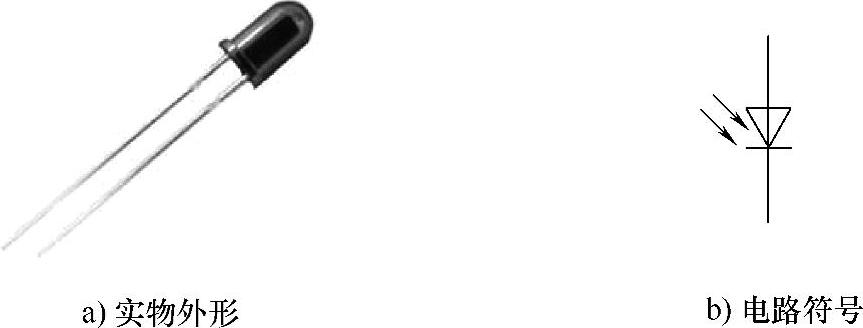

图6-8 红外线接收二极管的实物外形与电路符号

2.检测

（1）极性与好坏检测

红外线接收二极管具有单向导电性，在检测时，万用表拨至R×1k挡，红、黑表笔分别接两个电极，正、反各测一次，以阻值小的一次测量为准，红表笔接的为负极，黑表笔接的为正极。对于未使用过的红外线接收二极管，引脚长的为正极，引脚短的为负极。

在检测红外线接收二极管好坏时，使用万用表的R×1k挡测正、反向电阻，正常时正向电阻在3～4kΩ之间，反向电阻应达500kΩ以上，若正向电阻偏大或反向电阻偏小，表明管子性能不良，若正、反向电阻均为0或无穷大，表明管子短路或开路。

（2）受光能力检测

将万用表拨至50μA或0.1mA挡，让红表笔接红外线接收二极管的正极，黑表笔接负极，然后让阳光照射被测管，此时万用表表针应向右摆动，摆动幅度越大，表明管子光-电转换能力越强，性能越好，若表针不摆动，说明管子性能不良，不可使用。

3.常见红外线接收二极管的主要参数

常见的红外线接收二极管的主要参数见表6-3。

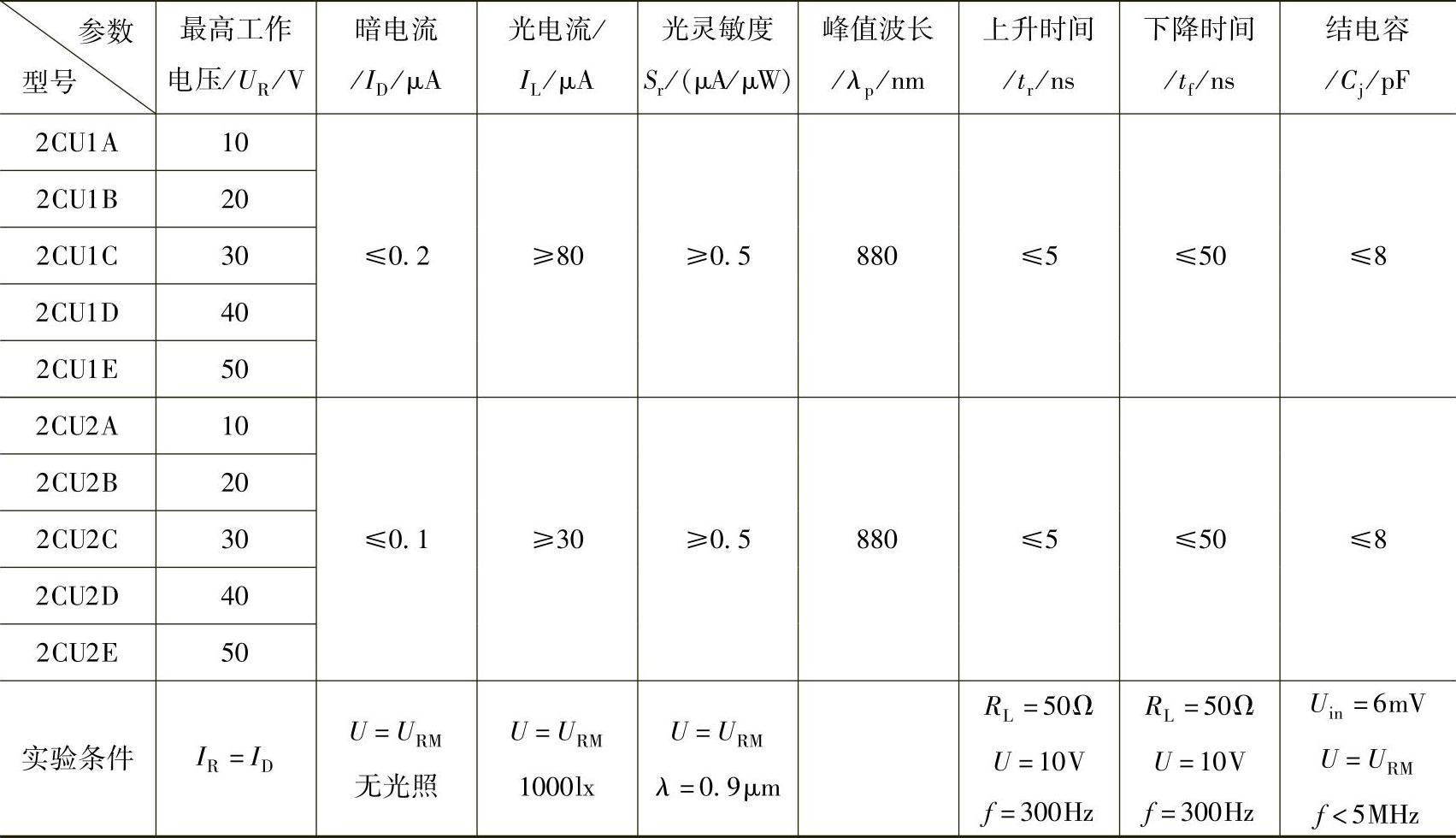

表6-3 常见的红外线接收二极管的主要参数
