6.2.1  普通光敏二极管

6.2.1 普通光敏二极管

1.外形与符号

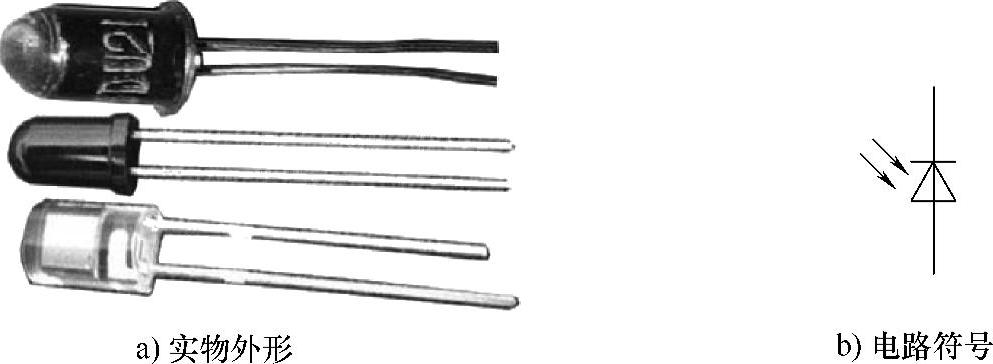

光敏二极管是一种光-电转换器件，能将光转换成电信号。图6-7a是一些常见的光敏二极管的实物外形，图6-7b为光敏二极管的电路符号。

图6-7 光敏二极管

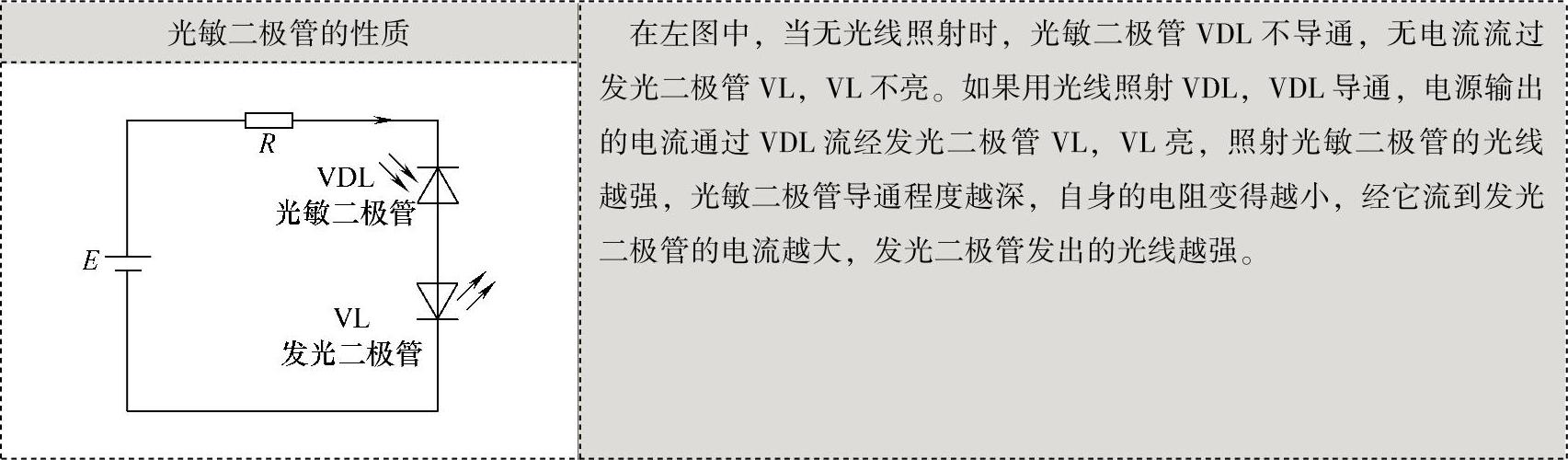

2.性质

光敏二极管在电路中需要反向连接才能正常工作。

3.主要参数

光敏二极管的主要参数有最高工作电压、光电流、暗电流、响应时间和光灵敏度等。

（1）最高工作电压

最高工作电压是指无光线照射，光敏二极管反向电流不超过1μA时所加的最高反向电压值。

（2）光电流

光电流是指光敏二极管在受到一定的光线照射并加有一定的反向电压时的反向电流。对于光敏二极管来说，该值越大越好。

（3）暗电流

暗电流是指光敏二极管无光线照射并加有一定的反向电压时的反向电流。该值越小越好。

（4）响应时间

响应时间是指光敏二极管将光转换成电信号所需的时间。

（5）光灵敏度

光灵敏度是指光敏二极管对光线的敏感程度。它是指在接收到1μW光线照射时产生的电流大小，光灵敏度的单位是μA/μW。

4.检测

光敏二极管的检测包括极性检测和好坏检测。

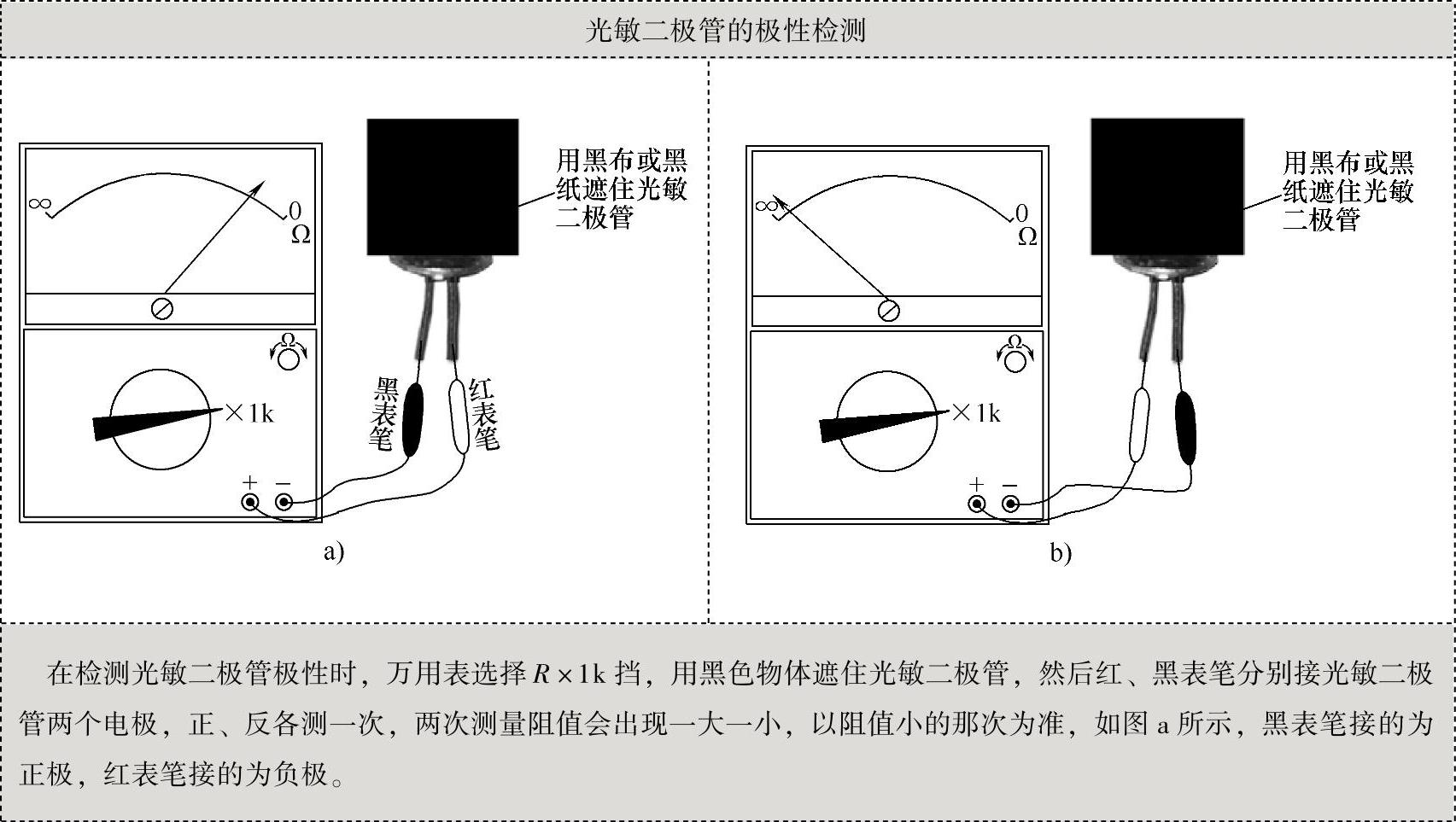

（1）极性检测

与普通二极管一样，光敏二极管也有正、负极。对于未使用过的光敏二极管，引脚长的为正极（P），引脚短的为负极（N）。在无光线照射时，光敏二极管也具有正向电阻小、反向电阻大的特点。根据这一点可以用万用表检测光敏二极管的极性。

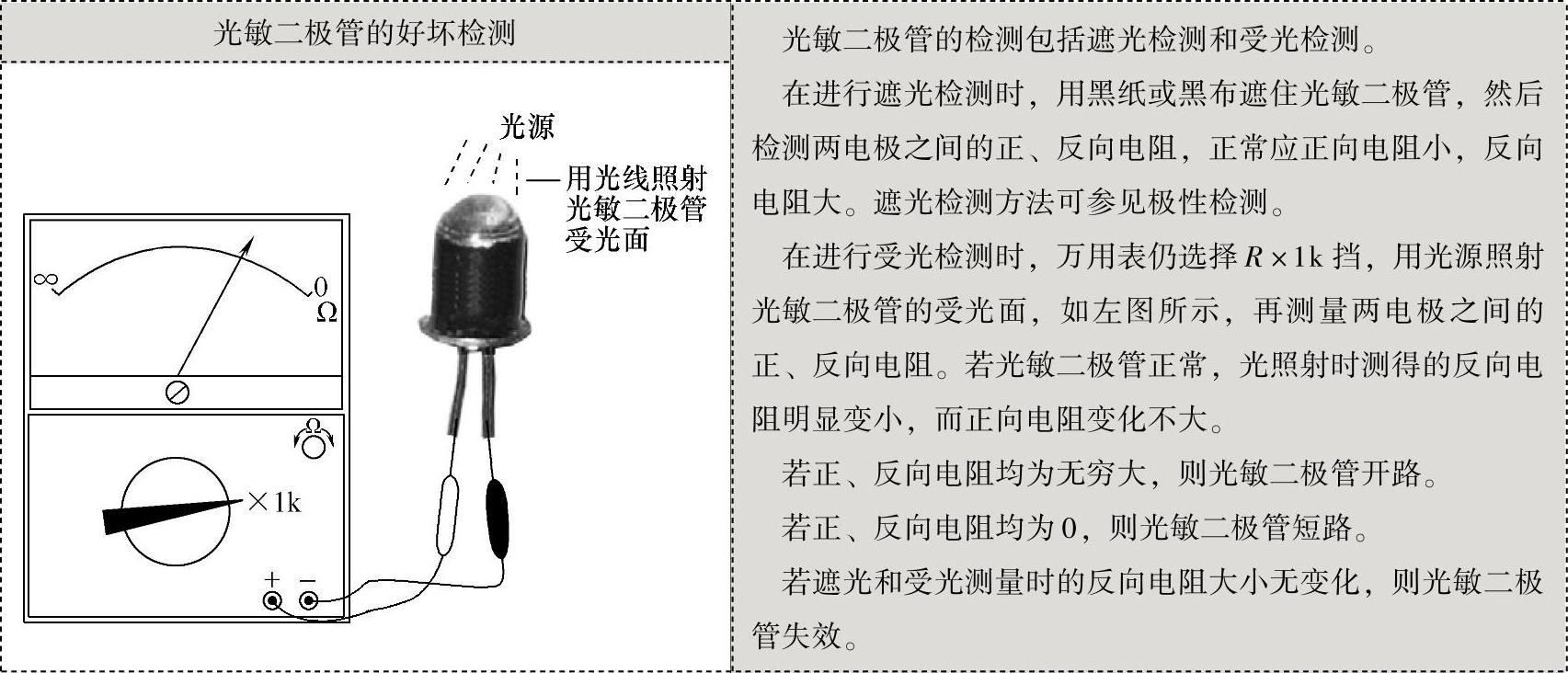

（2）好坏检测
