11.3.2  干簧继电器

11.3.2 干簧继电器

1.外形与图形符号

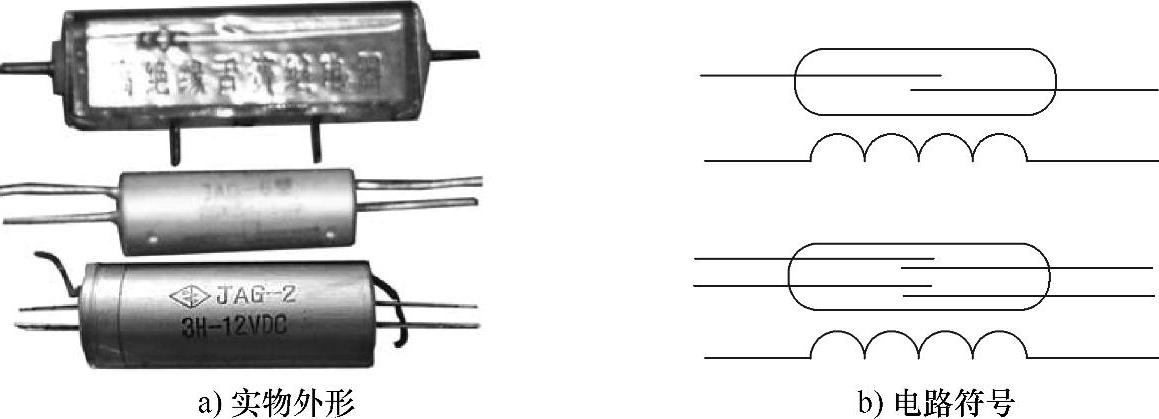

干簧继电器由干簧管和线圈组成。图11-7a所示列出一些常见的干簧继电器实物外形,图11-7b所示为干簧继电器的电路符号。


图11-7 干簧继电器

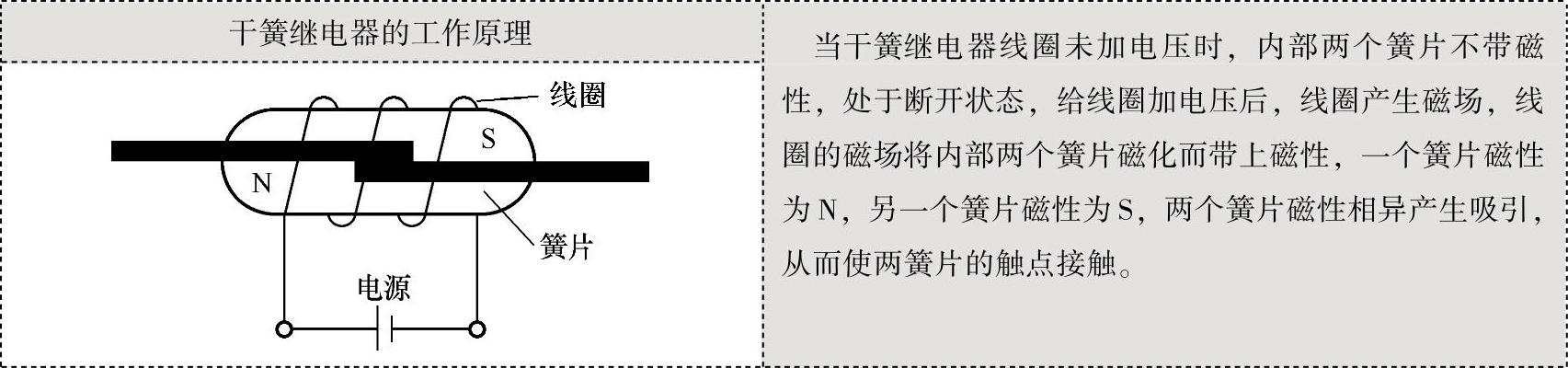

2.工作原理

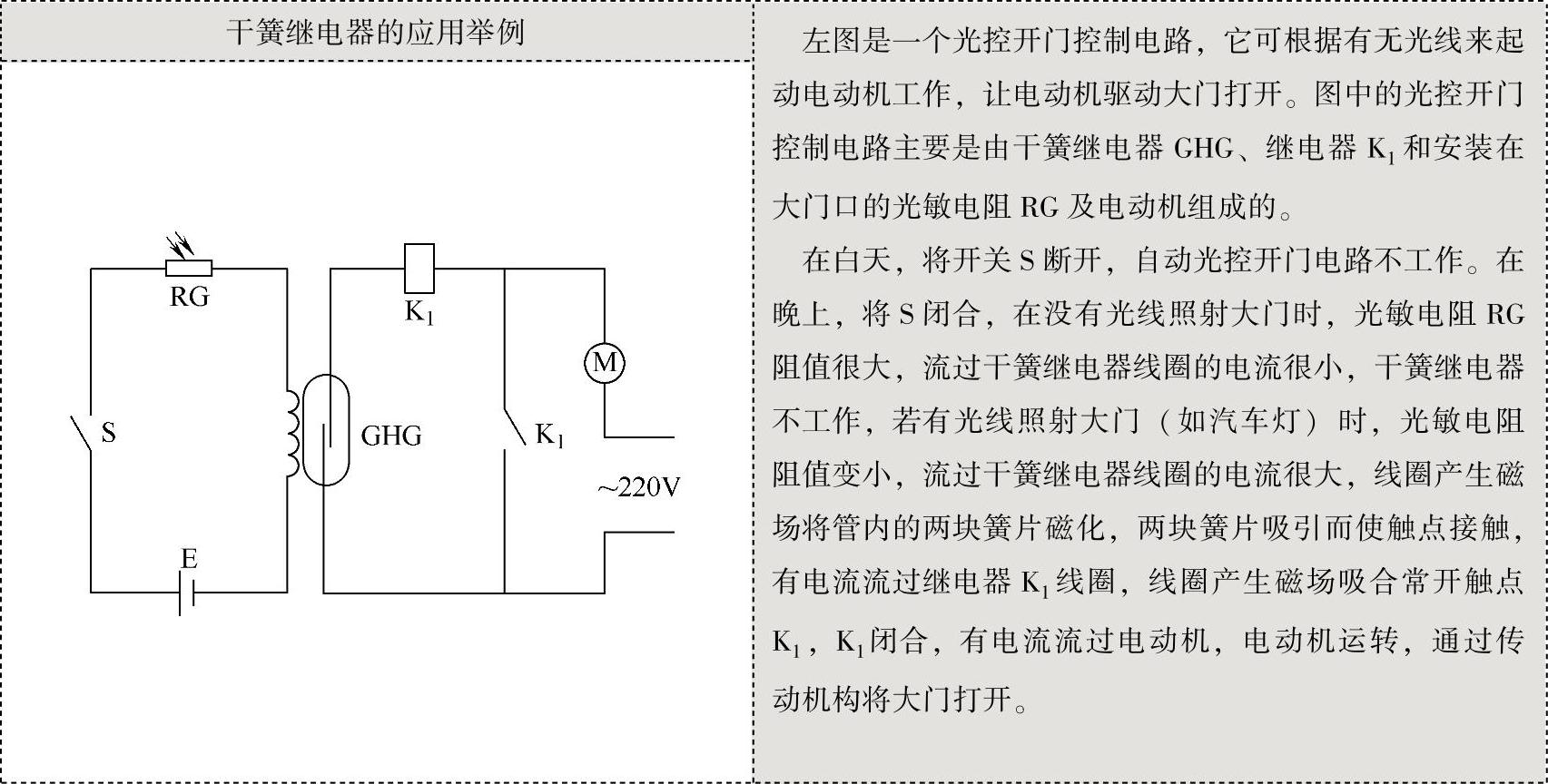

3.应用


4.检测

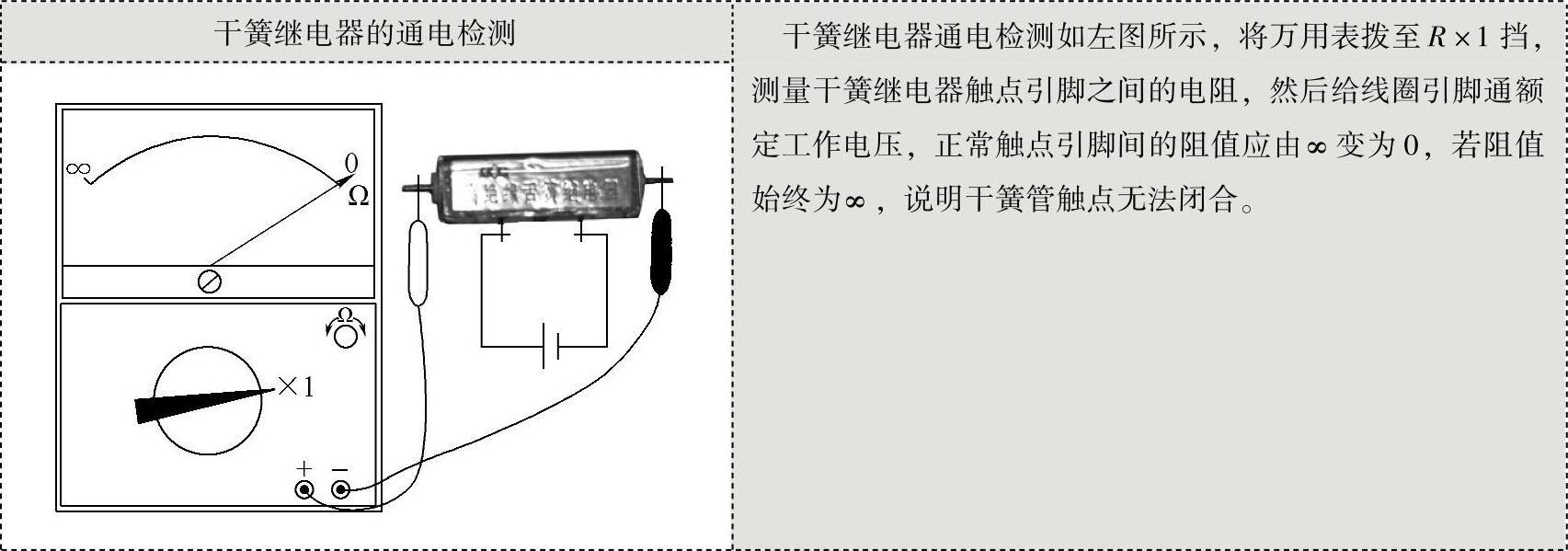

对于干簧继电器,在常态检测时,除了要检测触点引脚间的电阻外,还要检测线圈引脚间的电阻,正常触点间的电阻为∞,线圈引脚间的电阻应为十几欧至几十千欧。干簧继电器常态检测正常后,还需要给线圈通电进行检测。
