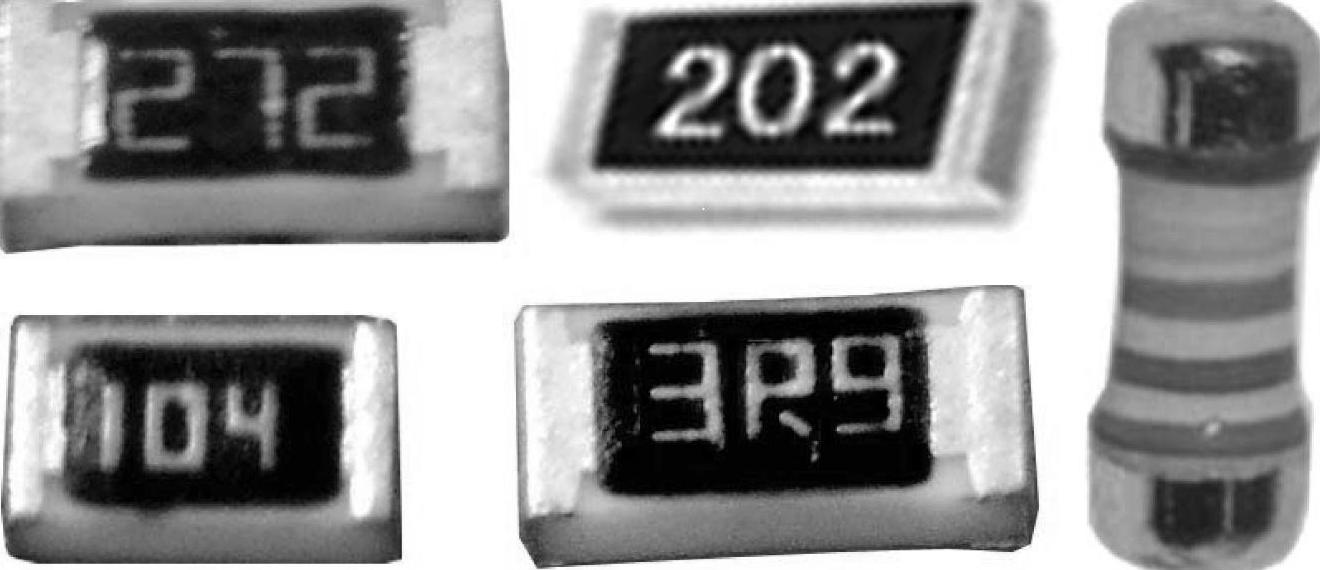

贴片电阻器有矩形式和圆柱式，矩形式贴片电阻器的功率一般在0.0315～0.125W，工作电压在7.5～200V，圆柱式贴片电阻器的功率一般在0.125～0.25W，工作电压在75～100V。常见贴片电阻器如图12-1所示。

图12-1 常见的贴片电阻器

2.阻值标注方法

贴片电阻器阻值表示有色环标注法，也有数字标注法。色环标注的贴片电阻，其阻值识读方法同普通的电阻器。数字标注的贴片电阻器有三位和四位之分，对于三位数字标注的贴片电阻器，前两位表示有效数字，第三位表示0的个数；对于四位数字标注的贴片电阻器，前三位表示有效数字，第四位表示0的个数。

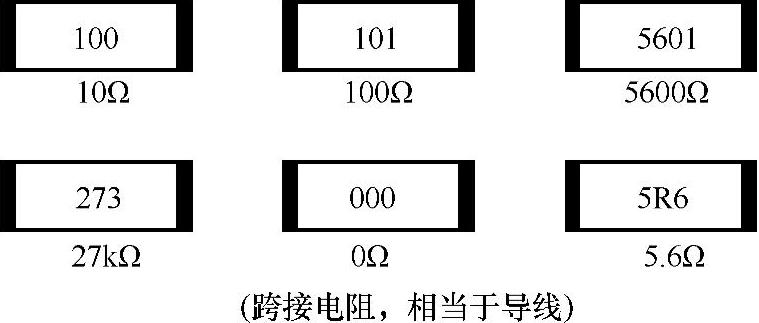

贴片电阻器的常见标注形式如图12-2所示。

图12-2 贴片电阻器的常见标注形式

图12-3 盘状包装的贴片电阻器

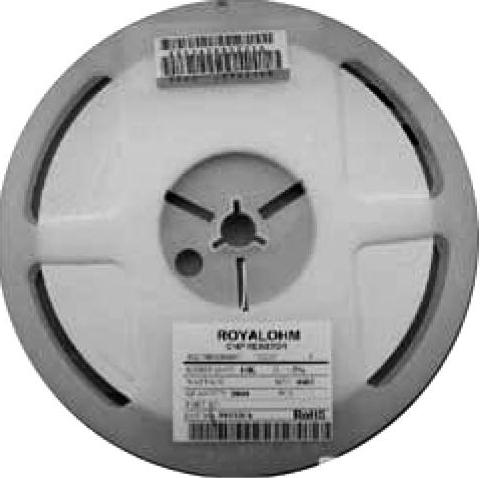

在生产电子产品时，贴片元器件一般采用贴片机安装，为了便于机器高效安装，贴片元器件通常装载在连续条带的凹坑内，凹坑由塑料带盖住并卷成盘状，图12-3就是一个盘状包装的贴片电阻器（约几千个）。卷成盘状的贴片电阻器通常会在盘体标签上标明型号和有关参数。

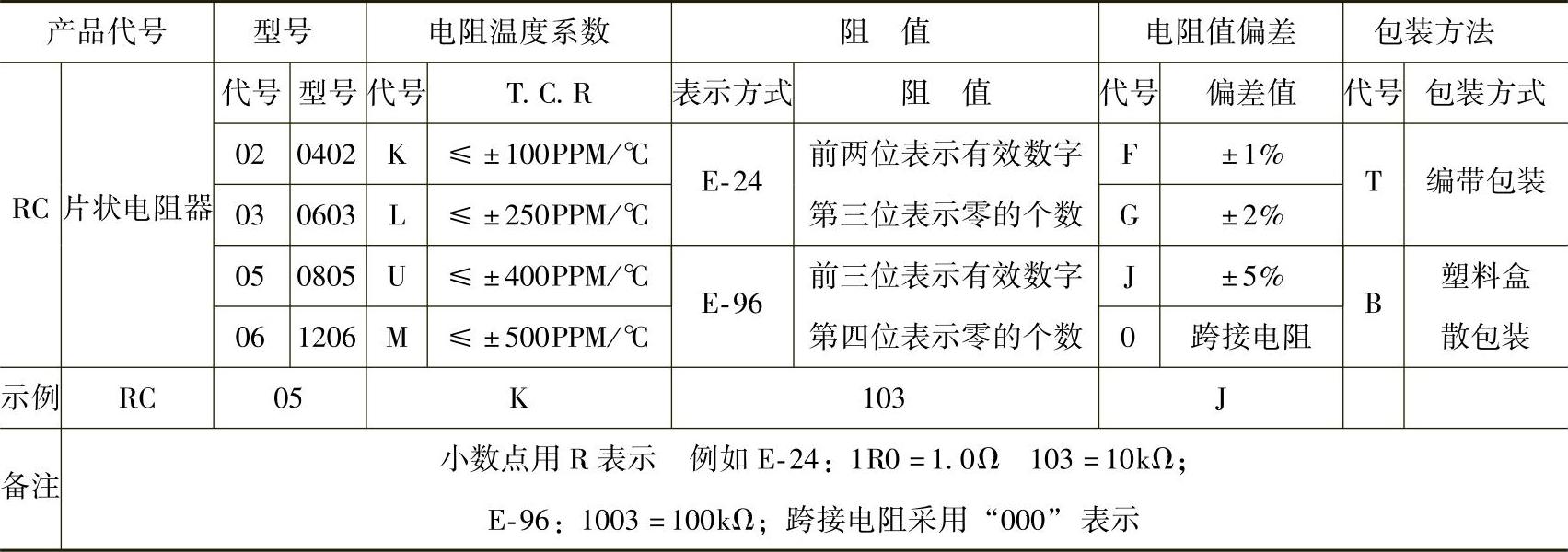

贴片电阻器各项标注的含义见表12-1。

表12-1 贴片电阻器各项标注的含义

3.贴片电位器

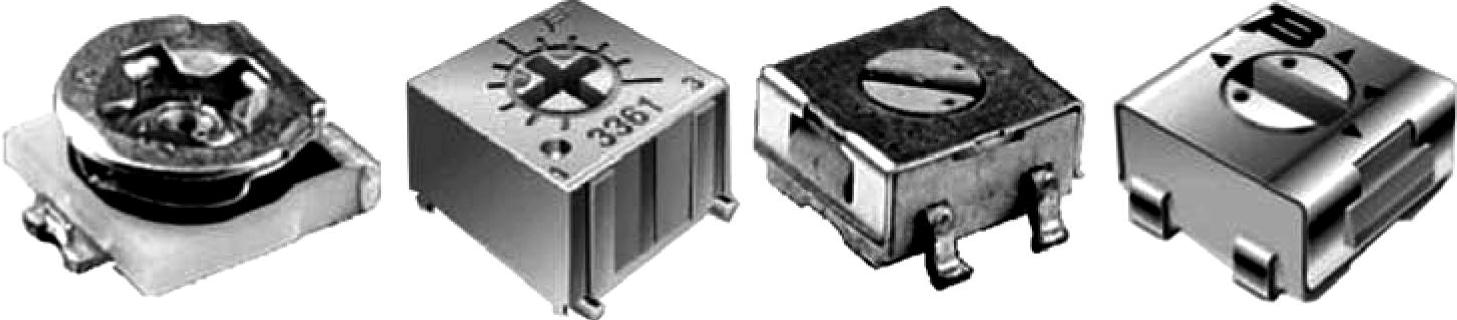

贴片电位器是一种阻值可以调节的元件，体积小巧不带手柄，贴片电位器的功率一般在0.1～0.25W，其阻值标注方法与贴片电阻器相同。常见的贴片电位器如图12-4所示。

图12-4 常见的贴片电位器
