344.OBK/OBL变速器2档是怎样传递动力的？
2档时，制动器A、B和离合器E接合，动力传递路线如图2-11所示。
（1）行星排1 2档时，制动器A和B仍然接合，接合情况与1档相同，行星排1被整体固定，不能转动。
（2）行星排2 行星排2的行星架由输入轴直接驱动。因为行星排2的太阳轮与行星排1的太阳轮相连而被固定，所以行星排2的内齿圈同向增速旋转。

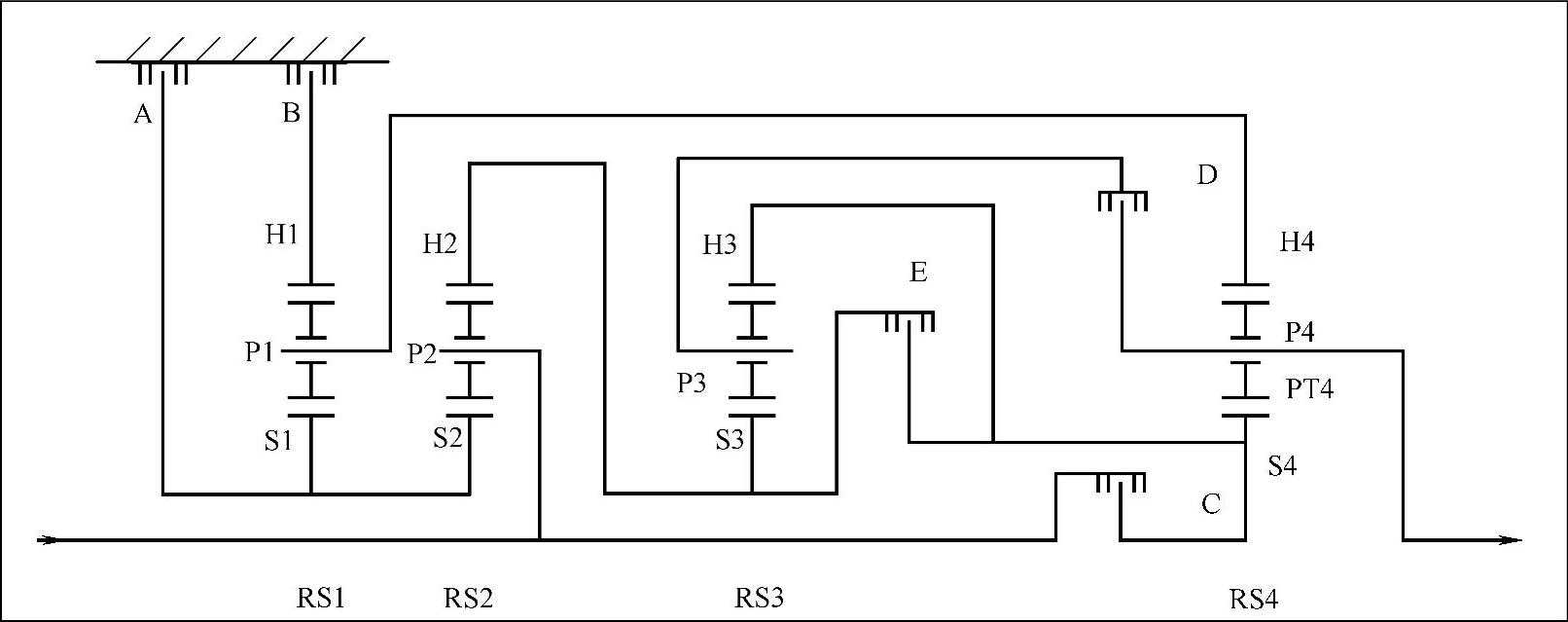

图2-101 档动力传递路线
（3）行星排3 离合器E接合，行星排3太阳轮和内齿圈连接，此时行星排3以一个整体旋转，转速与行星排2的内齿圈相同。
（4）行星排4 行星排4太阳轮与行星排3的内齿圈相连，其转速与行星排2的内齿圈转速相同，并为同向增速旋转。行星排4的内齿圈与行星排1行星架是一体的，因此行星排4行星架同向减速旋转，巨转速比1档时要快。

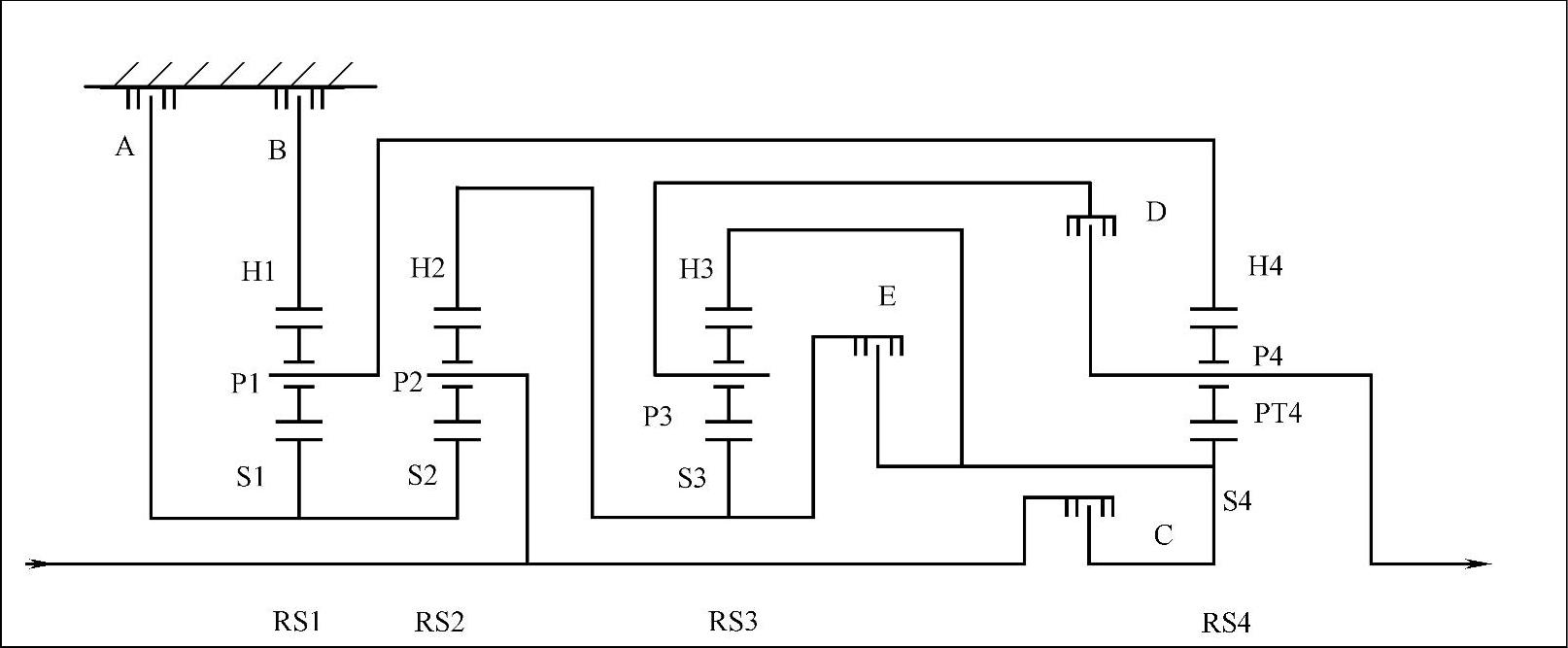

图2-112 档动力传递路线
