OBK/OBL变速器3档是怎样传递动力的？

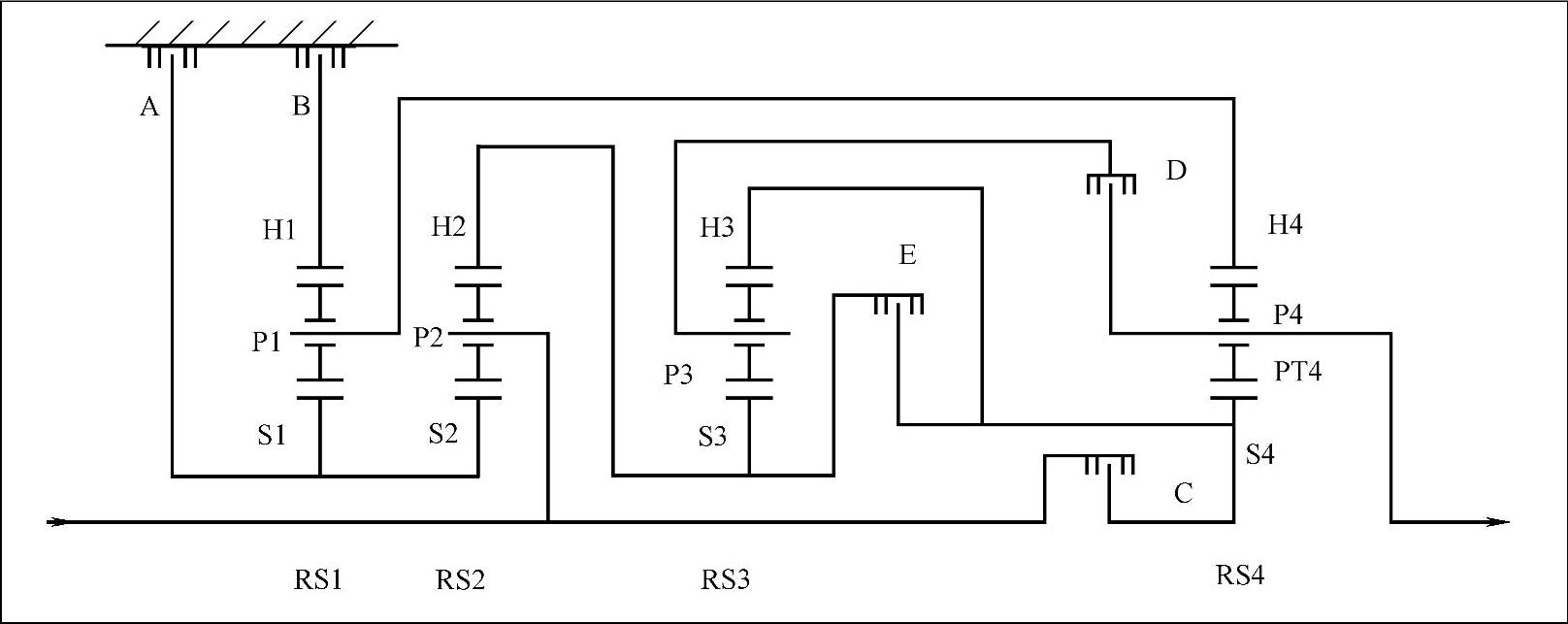

3档时，制动器B和离合器C、E接合，动力传递路线如图2-12所示。

（1）行星排3 3档时，离合器C接合，行星排3的内齿圈由输入轴直接驱动，与离合器E接合，连接行星排3的太阳轮与内齿圈。此时行星排3以一个整体旋转，转速与输入轴相同。

（2）行星排2 行星排2的行星架与输入轴直接相连，行星排2的内齿圈与行星排3的太阳轮为一体，其转速与输入轴的速度相同。此时行星排2也以一个整体旋转，巨转速与输入轴相同。

（3）行星排1 行星排1太阳轮与行星排2太阳轮是一体的，均以输入轴速度旋转，与制动器B接合，固定行星排1的内齿圈。此时行星排1行星架同向减速旋转。

（4）行星排4 行星排4内齿圈与行星排1行星架是一体的，为同向减速旋转。离合器C接合，行星排4太阳轮和输入轴连接，此时行星排4行星架同向减速旋转。因为内齿圈的齿数比太阳轮要多，所以内齿圈旋转后，行星架的转速比2档时要快。

图2-123 档动力传递路线
