6.6 三切线内圆角
“三切线内圆角”命令的功能是创建与3个指定面相切的圆角。下面以图6.6.1所示的简单模型为例，说明创建三切线内圆角特征的一般过程。

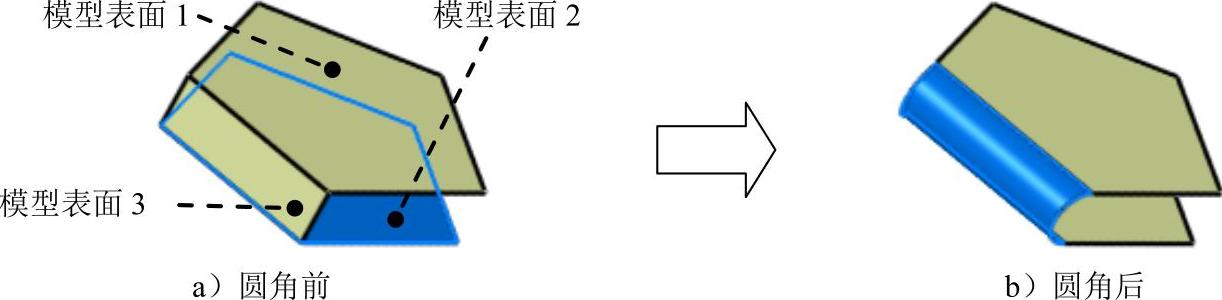

图6.6.1 三切线内圆角
Step1.打开文件D:\cat2014.8\work\ch06.06\trianget_fillet.CATPart。
Step2.选择命令。选择下拉菜单
命令，系统弹出图6.6.2所示的“定义三切线内圆角”对话框。

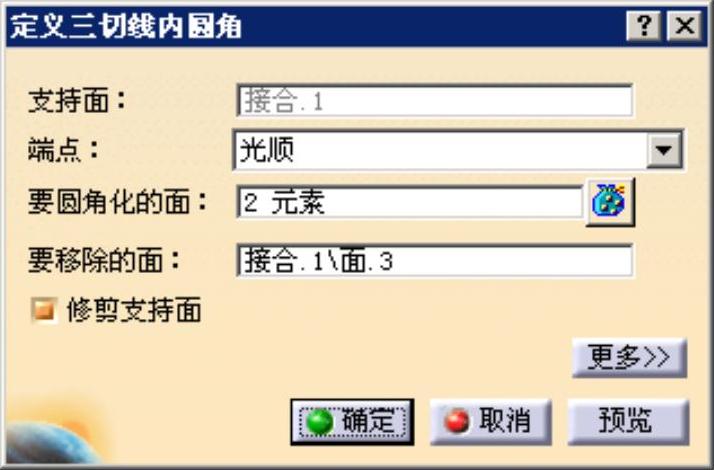

图6.6.2 “定义三切线内圆角”对话框
Step3.定义要圆角的面。选取图6.6.1a所示的模型表面1和模型表面2为要圆角的面。
Step4.选择要移除的面。选择模型表面3为要移除的面。
Step5.单击对话框中的
按钮，完成三切线内圆角的创建。
