6.3  一般倒圆角

6.3 一般倒圆角

使用图示命令可以在某个曲面的边线上创建圆角。下面以图6.3.1所示的实例来说明创建一般倒圆角的操作过程。

图示

图6.3.1 创建倒圆角

Step1.打开文件D:\cat2014.8\work\ch06.03\Shape_Fillet.CATPart。

Step2.选择命令。选择下拉菜单图示图示图示图示图示命令,此时系统弹出图6.3.2所示的“倒圆角定义”对话框(一)。

Step3.定义圆角边线。选取图6.3.3所示的曲面边线为圆角边线。

Step4.定义模式。在“倒圆角定义”对话框的图示下拉列表中选择图示选项。

Step5.定义圆角半径。在图示文本框中输入值75。

图示

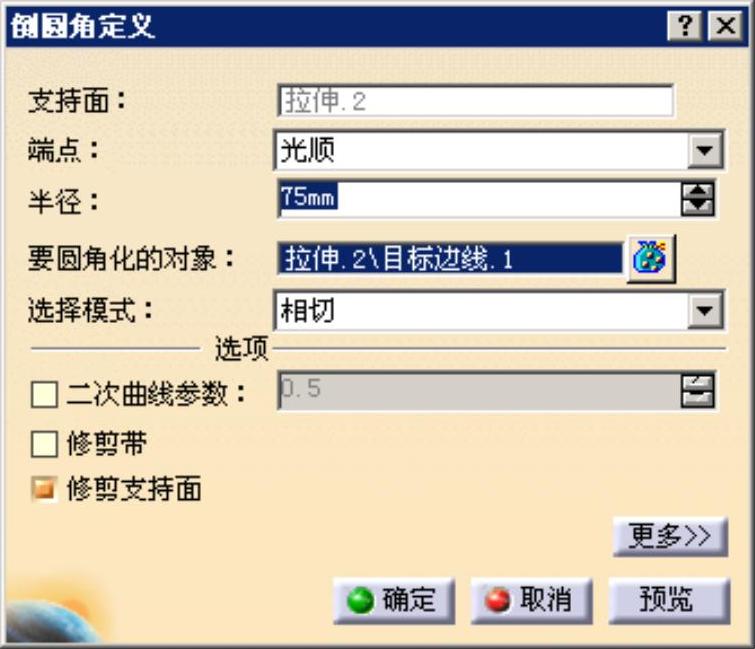

图6.3.2 “倒圆角定义”对话框(一)

图示

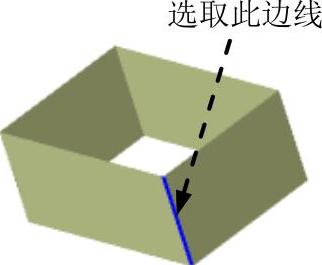

图6.3.3 定义圆角边线

Step6.单击“倒圆角定义”对话框中的图示按钮,系统弹出图6.3.4所示的“更新错误”对话框。

Step7.单击图示按钮,系统弹出图6.3.5所示的“特征定义错误”对话框。

Step8.单击图示按钮,系统弹出图6.3.6所示的“倒圆角定义”对话框(二)。

Step9.定义要保留的边线。选择图6.3.7所示的边线为要保留的边线。(https://www.daowen.com)

Step10.单击图示按钮,完成倒圆角的创建。

图示

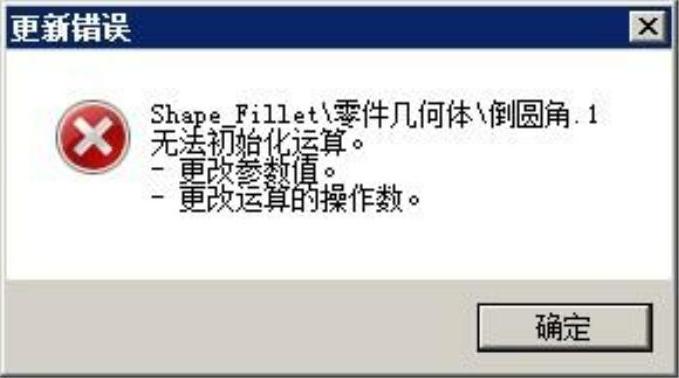

图6.3.4 “更新错误”对话框

图示

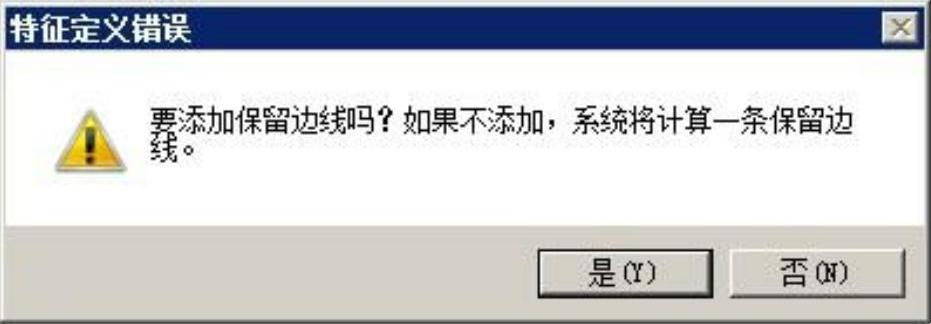

图6.3.5 “特征定义错误”对话框

图示

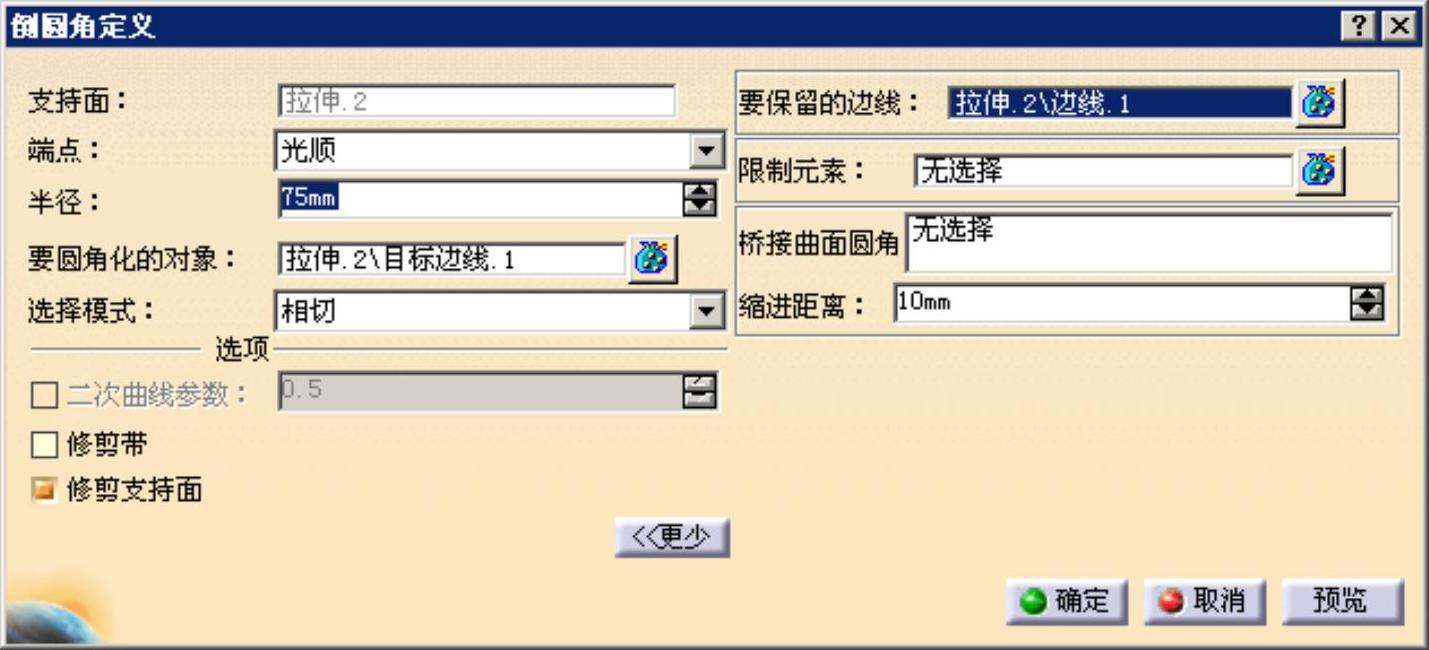

图6.3.6 “倒圆角定义”对话框(二)

图示

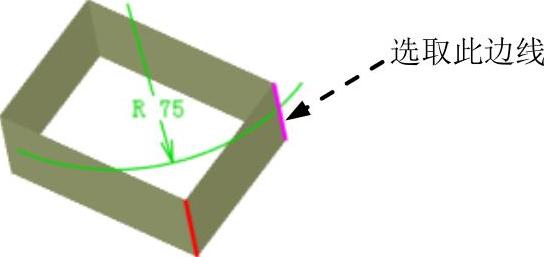

图6.3.7 定义要保留的边线

说明:

● 如果倒圆角的两条边线离得比较近且圆角半径较大,从而使两个圆角产生叠加时,可以选中图示复选框修剪叠加的部分。

● 如果不需要将一条边线整个倒圆角,则可以给要倒的圆角边加个限制元素,且限制其方向,如图6.3.8a所示(图6.3.8隐藏了限制元素)。

图示

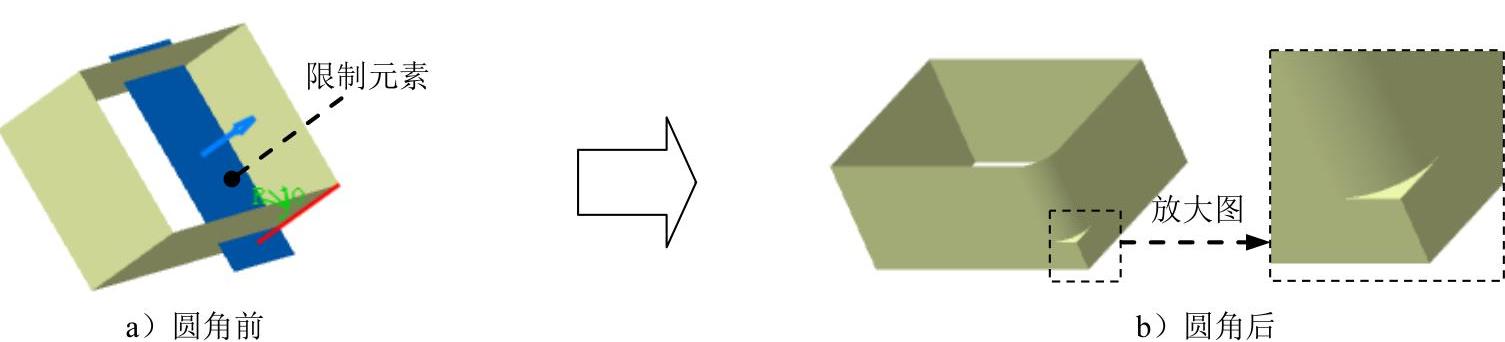

图6.3.8 部分圆角
