6.5 面与面的圆角

使用命令可以在相邻两个面的交线上创建半圆角，也可以在不相交的两个面间创建圆角。下面以图6.5.1所示的实例来说明在不相交的两个面间创建圆角的一般过程。

Step1.打开文件D:\cat2014.8\work\ch06.05\Face-Face_Fillet.CATPart。

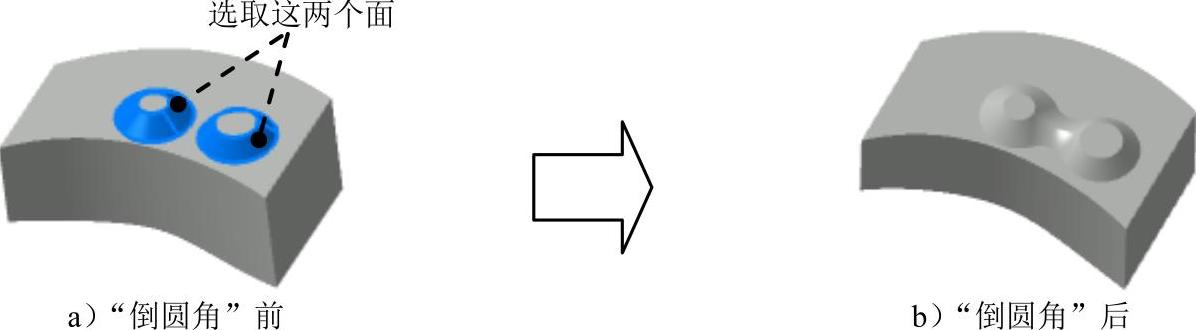

图6.5.1 创建面与面的圆角

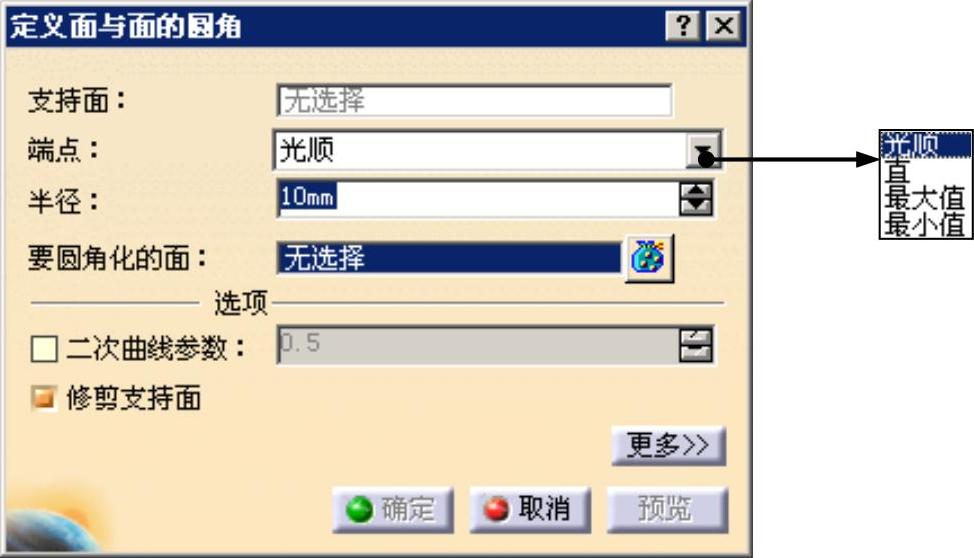

Step2.选择命令。选择下拉菜单命令，此时系统弹出图6.5.2所示的“定义面与面的圆角”对话框（一）。

图6.5.2 “定义面与面的圆角”对话框（一）

Step3.定义圆角面。选择图6.5.1a所示的两个曲面为要圆角的面。(https://www.daowen.com)

Step4.定义圆角半径。在文本框中输入值10。

Step5.单击按钮，完成面与面的圆角的创建。

说明：

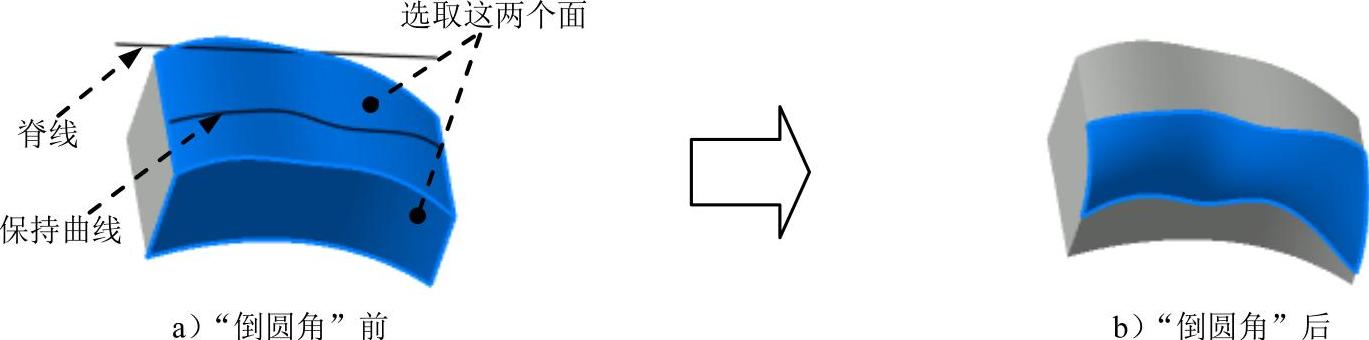

● 如果需要创建不规则的面与面的圆角，则可以给面与面的圆角指定一条保持曲线和一条脊线，如图6.5.3所示。

图6.5.3 不规则的面与面的圆角
