7.3.3  在现有曲面上创建曲面

使用命令可以在现有的曲面上创建新的曲面。下面通过图7.3.8所示的实例，说明在现有曲面上创建曲面的操作过程。

Step1.打开文件D:\cat2014.8\work\ch07.03.03\Geometry_Extraction.CATPart。

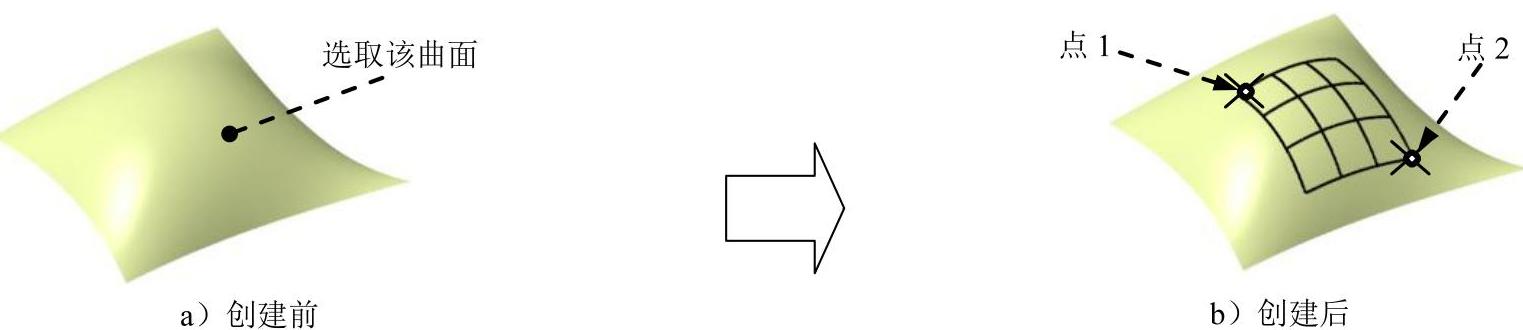

图7.3.8 在现有曲面上创建曲面(https://www.daowen.com)

Step2.选择命令。选择下拉菜单命令。

Step3.选择现有的曲面。在绘图区选取图7.3.8a所示的曲面。

Step4.定义创建曲面的范围。在绘图区分别选取图7.3.8b所示点1和点2，完成曲面的创建，结果如图7.3.8b所示。
