7.3.5  旋转曲面

7.3.5 旋转曲面

使用命令可以选择已知的曲线和一个旋转轴创建旋转曲面。下面通过图7.3.11所示的实例，说明创建旋转曲面的操作过程。

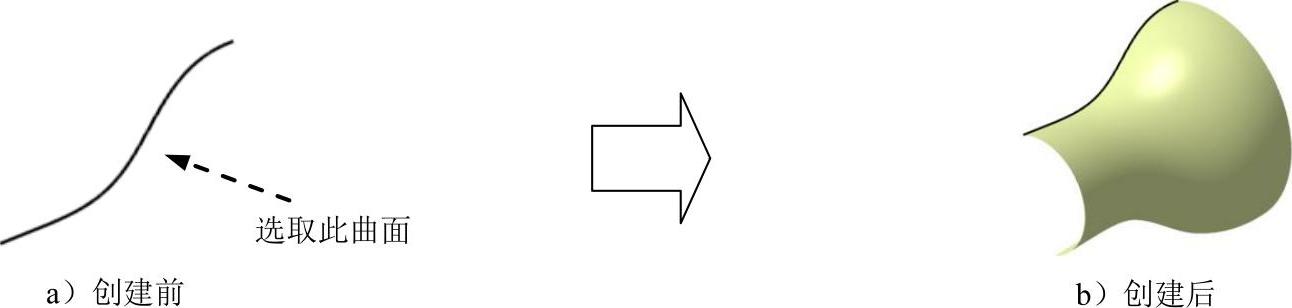

图7.3.11 旋转曲面

Step1.打开文件D:\cat2014.8\work\ch07.03.05\Revolution_Surface.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图7.3.12所示的“旋转曲面定义”对话框。

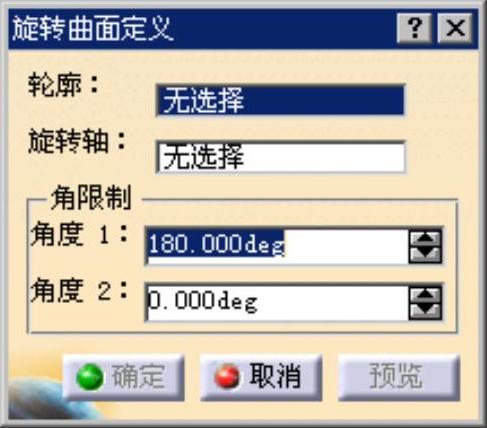

图7.3.12 “旋转曲面定义”对话框

图7.3.12所示“旋转曲面定义”对话框中部分选项的说明如下。

● 文本框：单击此文本框，用户可以在绘图区指定旋转曲面的轮廓。

● 文本框：单击此文本框，用户可以在绘图区指定旋转曲面的旋转轴。

● 区域：用于定义旋转曲面的起始角度和终止角度，其包括文本框和文本框。

文本框：用于定义旋转曲面的起始角度。

文本框：用于定义旋转曲面的终止角度。

Step3.定义旋转曲面的轮廓。在绘图区选取图7.3.11a所示的曲线为旋转曲面的轮廓。

Step4.定义旋转轴。在文本框中右击，选择Y轴选项。

Step5.定义旋转曲面的旋转角度。在的文本框中输入值180，在的文本框中输入值0。

Step6.单击按钮，完成旋转曲面的创建，如图7.3.11b所示。
