7.3.4  拉伸曲面

7.3.4 拉伸曲面

使用978-7-111-48470-7-Chapter07-222.jpg命令可以选择已知的曲线创建拉伸曲面。下面通过图7.3.9所示的实例,说明创建拉伸曲面的操作过程。

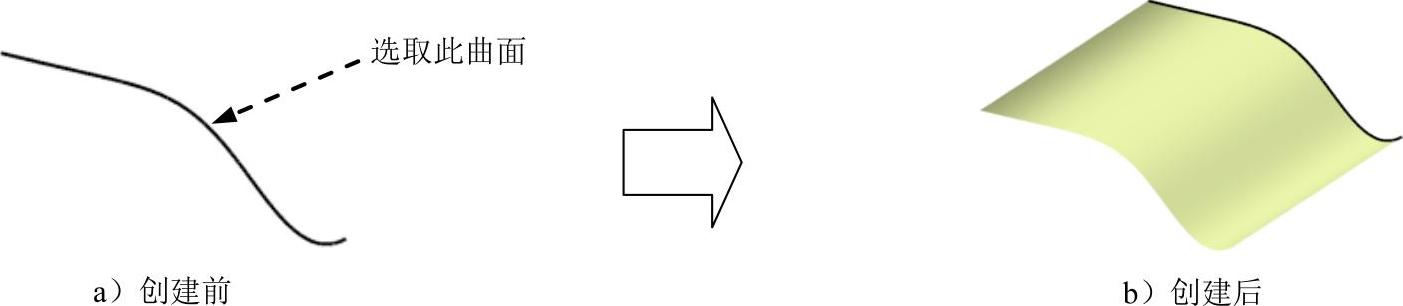

图7.3.9 拉伸曲面

Step1.打开文件D:\cat2014.8\work\ch07.03.04\Extrude_Surface.CATPart。

Step2.选择命令。选择下拉菜单978-7-111-48470-7-Chapter07-224.jpg978-7-111-48470-7-Chapter07-225.jpg978-7-111-48470-7-Chapter07-226.jpg978-7-111-48470-7-Chapter07-227.jpg978-7-111-48470-7-Chapter07-228.jpg命令,系统弹出图7.3.10所示的“拉伸曲面”对话框。

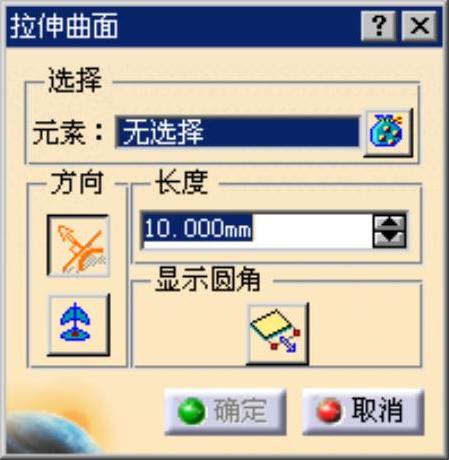

图7.3.10 “拉伸曲面”对话框

图7.3.10所示“拉伸曲面”对话框中部分选项的说明如下。

978-7-111-48470-7-Chapter07-230.jpg按钮:该按钮是根据曲面的法线拉伸。

978-7-111-48470-7-Chapter07-231.jpg按钮:该按钮是沿指南针给出的方向拉伸。

978-7-111-48470-7-Chapter07-232.jpg文本框:用于定义拉伸长度。

978-7-111-48470-7-Chapter07-233.jpg按钮:用于显示拉伸操纵器。

Step3.定义拉伸类型和长度。在对话框中单击978-7-111-48470-7-Chapter07-234.jpg按钮;在978-7-111-48470-7-Chapter07-235.jpg文本框中输入值100。

Step4.定义拉伸方向。单击“工具仪表盘”工具栏中的978-7-111-48470-7-Chapter07-236.jpg按钮,系统弹出“快速确定指南针方向”对话框,单击978-7-111-48470-7-Chapter07-237.jpg按钮。

Step5.定义拉伸曲线。在绘图区选取图7.3.9a所示的曲线为拉伸曲线。

Step6.单击978-7-111-48470-7-Chapter07-238.jpg按钮,完成拉伸曲面的创建,如图7.3.10b所示。
