7.4.3 连接

使用图示命令可以将已知的两个曲面或曲线连接到一起,从而使它们成一个曲面。下面通过图7.4.7所示的实例,说明连接的操作过程。

图示

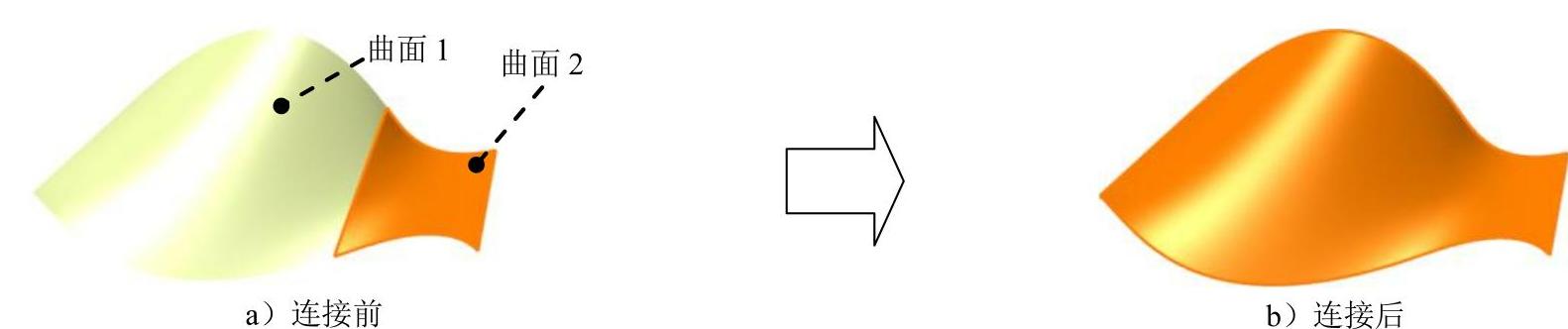

图7.4.7 连接

Step1.打开文件D:\cat2014.8\work\ch07.04.03\Concatenate.CATPart。

Step2.选择命令。选择下拉菜单图示图示图示图示图示命令,系统弹出图7.4.8所示的“连接”对话框。

图7.4.8所示“连接”对话框中部分选项的说明如下。

图示文本框:用于设置连接公差值。

图示按钮:用于显示“连接”对话框更多的选项。单击此按钮,“连接”对话框显示图7.4.9所示的更多选项。

图示

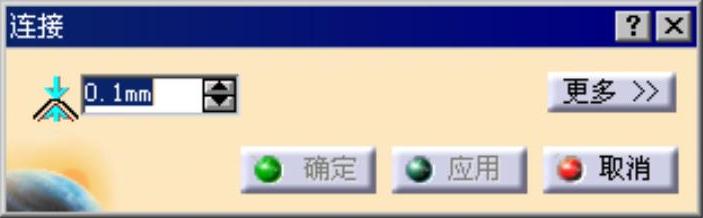

图7.4.8 “连接”对话框(一)(https://www.daowen.com)

图示

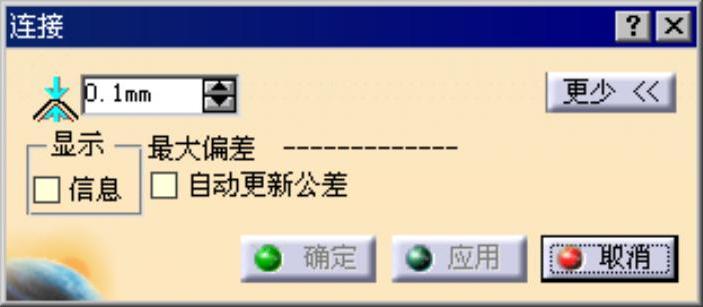

图7.4.9 “连接”对话框(二)

图7.4.9所示“连接”对话框中部分选项的说明如下。

图示复选框:用于显示偏差值,序号和线段数。

图示复选框:如果用户设置的公差值过小,系统会自动更新误差。

Step3.定义连接公差值。在图示文本框中输入值0.3。

Step4.定义连接对象。按住Ctrl键在绘图区选取图7.4.7所示的曲面1和曲面2。

Step5.单击图示按钮,然后单击图示按钮,完成连接曲面的创建,如图7.4.7b所示。
