7.4.2 取消修剪

使用978-7-111-48470-7-Chapter07-633.jpg命令可以取消以前对曲面或曲线所创建的所有修剪操作，从而使其恢复修剪前的状态。下面通过图7.4.5所示的实例，说明取消修剪的操作过程。

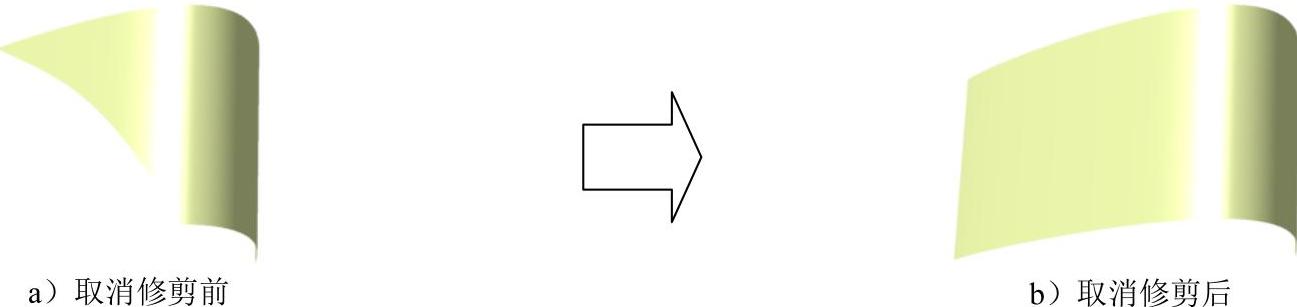

图7.4.5 取消修剪

Step1.打开文件D:\cat2014.8\work\ch07.04.02\UntrimSurface.CATPart。

Step2.选择命令。选择下拉菜单978-7-111-48470-7-Chapter07-635.jpg978-7-111-48470-7-Chapter07-636.jpg978-7-111-48470-7-Chapter07-637.jpg978-7-111-48470-7-Chapter07-638.jpg978-7-111-48470-7-Chapter07-639.jpg命令，系统弹出图7.4.6所示的“取消修剪”对话框。

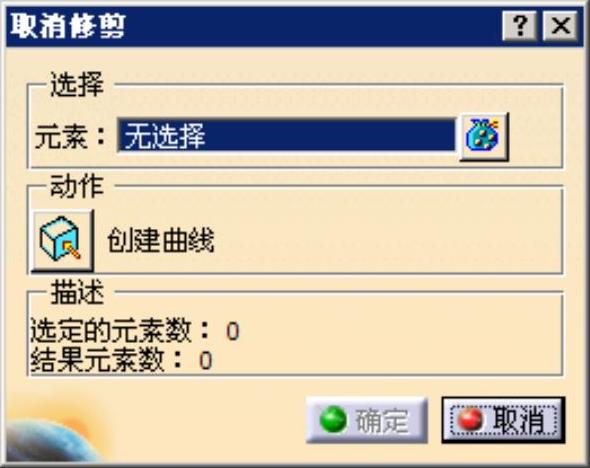

图7.4.6 “取消修剪”对话框

Step3.定义取消修剪对象。在绘图区选取图7.4.5a所示的曲面为取消修剪的对象。

Step4.单击978-7-111-48470-7-Chapter07-641.jpg按钮，完成取消修剪的编辑，如图7.4.5b所示。
