7.4.4 分割

使用978-7-111-48470-7-Chapter07-658.jpg命令可以将一个已知的多弧几何体沿U/V方向分割成若干个单弧几何体，其对象可以是曲线或者曲面。下面通过图7.4.10所示的实例，说明分割的操作过程。

Step1.打开文件D:\cat2014.8\work\ch07.04.04\Fragmentation.CATPart。

Step2.选择命令。选择下拉菜单978-7-111-48470-7-Chapter07-659.jpg978-7-111-48470-7-Chapter07-660.jpg978-7-111-48470-7-Chapter07-661.jpg978-7-111-48470-7-Chapter07-662.jpg978-7-111-48470-7-Chapter07-663.jpg命令，系统弹出图7.4.11所示的“分段”对话框。

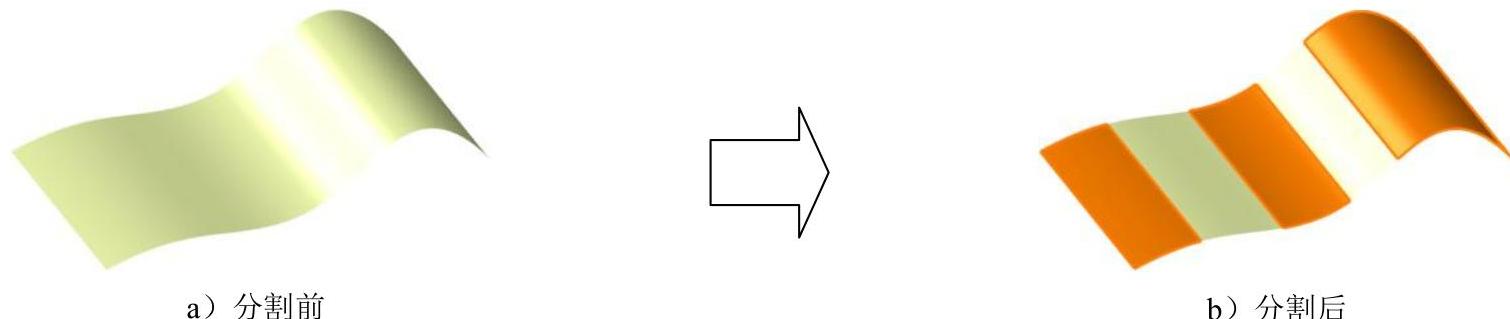

图7.4.10 分割

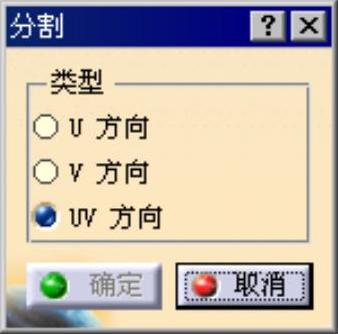

图7.4.11 “分割”对话框

图7.4.11所示“分割”对话框中部分选项的说明如下。

● 978-7-111-48470-7-Chapter07-666.jpg单选项：用于设置在U方向上分割元素。

● 978-7-111-48470-7-Chapter07-667.jpg单选项：用于设置在V方向上分割元素。

● 978-7-111-48470-7-Chapter07-668.jpg单选项：用于设置在U方向上和V方向上分割元素。

Step3.定义分割类型。在978-7-111-48470-7-Chapter07-669.jpg区域中选中978-7-111-48470-7-Chapter07-670.jpg单选项，设置在U方向上分割元素。

Step4.定义分割对象。在绘图区选取图7.4.10a所示的曲面为分割对象。

Step5.单击978-7-111-48470-7-Chapter07-671.jpg按钮，完成分割曲面的创建，如图7.4.10b所示。
