7.5.2 控制点调整
使用
命令可以对已知曲线或者曲面上的控制点进行调整，从而使其变形。下面通过图7.5.1所示的实例，说明控制点调整的操作过程。
Step1.打开文件D:\cat2014.8\work\ch07.05.02\Control_Points.CATPart。
Step2.调整视图方位。在“视图”工具栏的
下拉列表中选择“俯视图”选项
。
Step3.设置活动平面。单击“工具仪表盘”工具栏中的
按钮，调出“快速确定指南针方向”工具栏，并按下
按钮。
Step4.选择命令。选择下拉菜单
命令，系统弹出图7.5.2所示的“控制点”对话框。
图7.5.2所示“控制点”对话框中部分选项的说明如下。
●
文本框：激活此文本框，用户可以在绘图区选取要调整的元素。
●
区域：用于设置平移控制点的方式，其包括
按钮、
按钮、
按钮、
按钮、
按钮和
按钮。

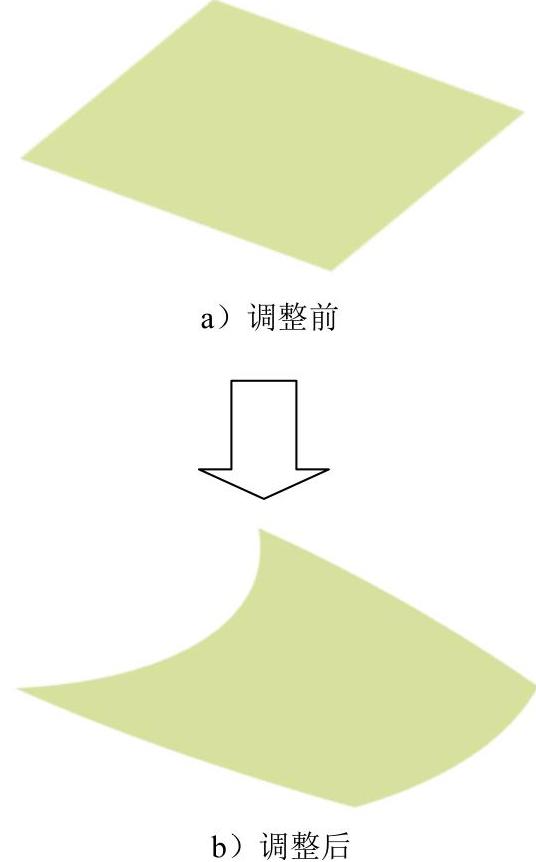

图7.5.1 控制点调整

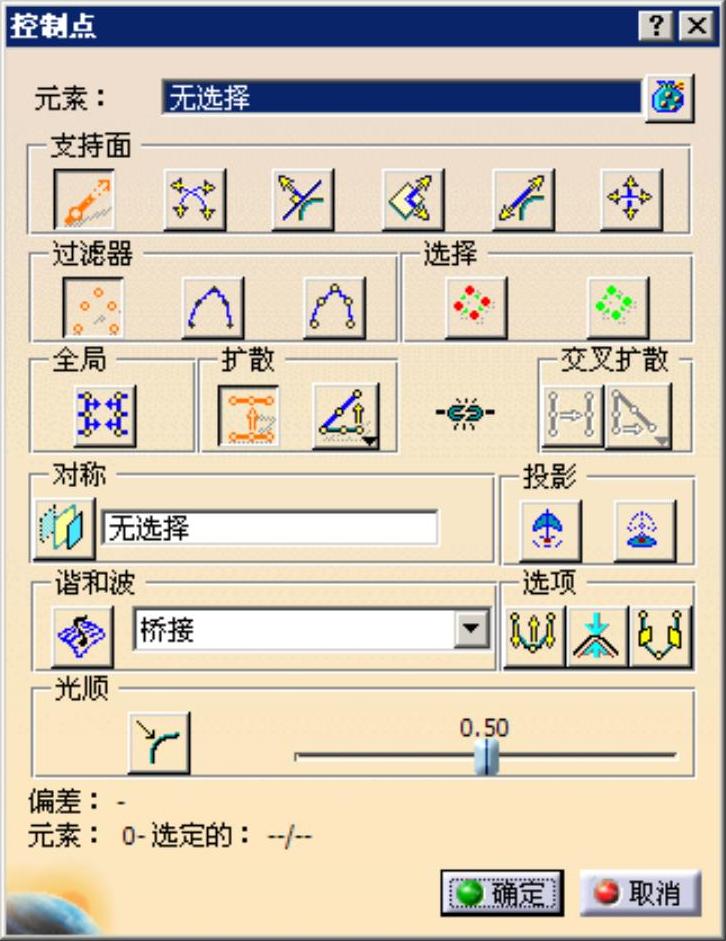

图7.5.2 “控制点”对话框
按钮：单击此按钮，则沿指南针法线平移控制点。
按钮：单击此按钮，则沿网格线平移控制点。
按钮：单击此按钮，则沿元素的局部法线平移控制点。
按钮：单击此按钮，则在指南针主平面平移控制点。
按钮：单击此按钮，则沿元素的局部切线平移控制点。
按钮：单击此按钮，则沿在屏幕平面中平移控制点。
●
区域：用于设置过滤器的过滤类型，包括
按钮、
按钮和
按钮。
按钮：单击此按钮，则仅对点进行操作。
按钮：单击此按钮，则仅对网格进行操作。
按钮：单击此按钮，则允许同时对点和网格进行操作。
●
区域：用于选择或取消选择控制点，其包括
按钮和
按钮。
按钮：用于选择网格的所有控制点。
按钮：用于取消选择网格的所有控制点。
●
区域：用于设置扩散的方式，其包括
按钮和
下拉列表。
按钮：用于设置以同一个方式将变形拓展至所有选定的点（常量法则曲线）。
下拉列表：用于设置以指定方式将变形拓展至所有选定的点。其包括
选项、
选项、
选项和
选项。
选项：线性法则曲线。
选项：凹法则曲线、
选项：凸法则曲线。
选项：钟形法则曲线。各法则曲线如图7.5.3~图7.5.7所示。

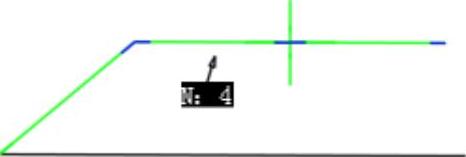

图7.5.3 常量法则曲线

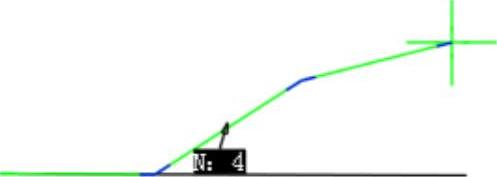

图7.5.4 线性法则曲线
图7.5.5 凹法则曲线
图7.5.6 凸法则曲线
图7.5.7 钟形法则曲线
●
按钮：用于设置链接。当前状态为取消链接时，使用扩散方式编辑。当前状态为链接时，使用交叉扩散方式编辑。
●
区域：用于设置交叉扩散的方式，其包括
按钮和
下拉列表。
按钮：用于设置以同一个方式将变形拓展至另一网格线上的所有选定点。
下拉列表：用于设置以指定方式将变形拓展至另一网格线上的所有选定点，其包括
选项、
选项、
选项和
选项。
选项：交叉线性法则曲线。
选项：交叉凹法则曲线、
选项：交叉凸法则曲线。
选项：交叉钟形法则曲线。(https://www.daowen.com)
●
区域：用于设置对称参数，其包括
按钮和
按钮后的文本框。
按钮：用于设置使用指定的对称平面进行网格对称计算，如图7.5.8所示。
按钮后的文本框：单击此文本框，用户可以在绘图区选取对称平面。
●
区域：用于定义投影方式，其包括
按钮和
按钮。
按钮：单击此按钮，按指南针法线对一些控制点进行投影。
按钮：单击此按钮，按指南针平面对一些控制点进行投影。

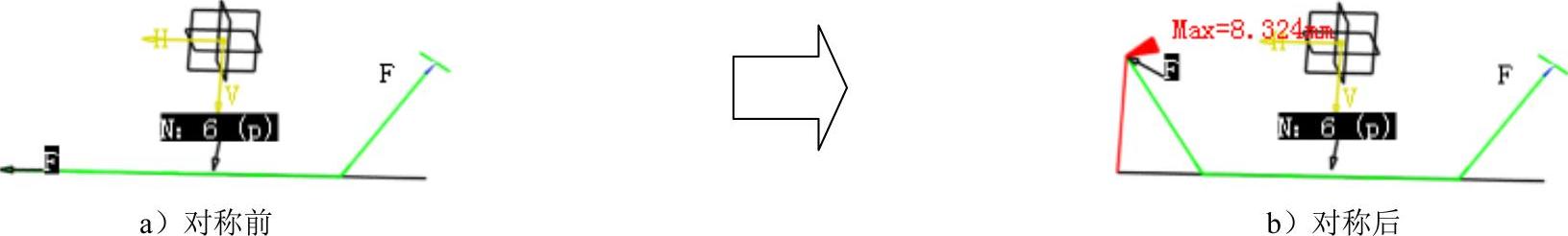

图7.5.8 对称
●
区域：用于设置谐和波的相关选项，其包括
按钮和
下拉列表。
按钮：单击此按钮，使用选定的谐和波运算法则计算网格谐和波。
下拉列表：用于设置谐和波的控制方式，其包括
选项、
选项和
选项。
选项：使用桥接曲面的方式控制谐和波。
选项：使用平均平面的方式控制谐和波。
选项：使用3点平面的方式控制谐和波。
●
区域：
按钮：用于设置在控制点位置显示箭头，以示局部法线并推导变形。
按钮：用于设置显示当前几何图形和它以前的版本的最大偏差。
按钮：用于设置显示谐和波平面。
Step5.定义控制元素。在绘图区选取图7.5.1a所示的曲面为控制元素，此时在绘图区显示图7.5.9所示的指定曲面的所有控制点。
Step6.设置网格对称。单击“选择所有点”按钮
，激活
按钮后的文本框，选取图7.5.9所示的YZ平面为对称平面，结果如图7.5.10所示。
图7.5.9 控制点
图7.5.10 设置网格对称
Step7.调整控制点。
（1）在“控制点”对话框中按下“指南针平面”按钮
、“仅限点”按钮
和“线性法则曲线”按钮
，然后单击
按钮。
（2）拖动图7.5.11所示的控制点1，结果如图7.5.12所示。
（3）拖动控制点2至图7.5.13所示的位置。

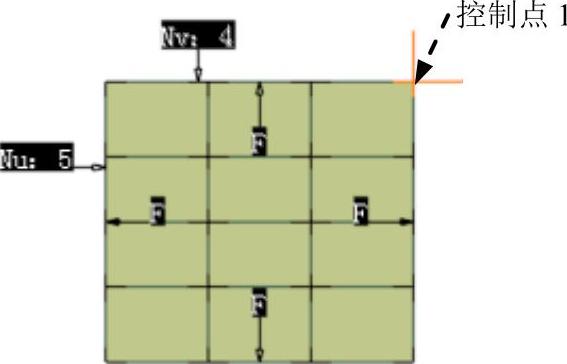

图7.5.11 拖动控制点1

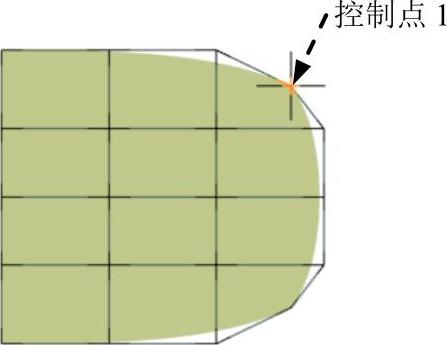

图7.5.12 控制点1的位置

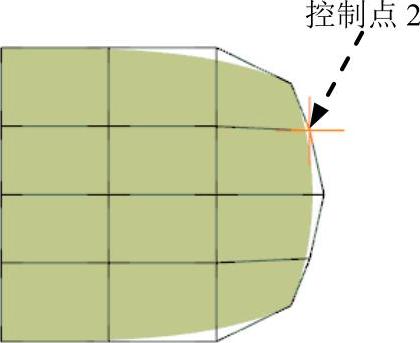

图7.5.13 拖动控制点2
（4）拖动控制点3至图7.5.14所示的位置。
（5）拖动控制点4至图7.5.15所示的位置。
（6）拖动控制点5至图7.5.16所示的位置。

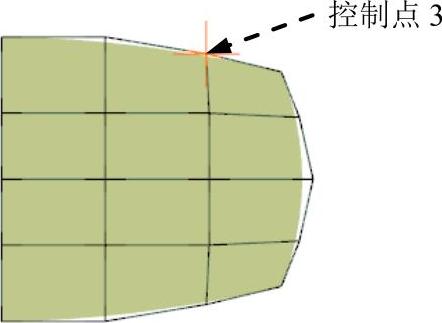

图7.5.14 拖动控制点3

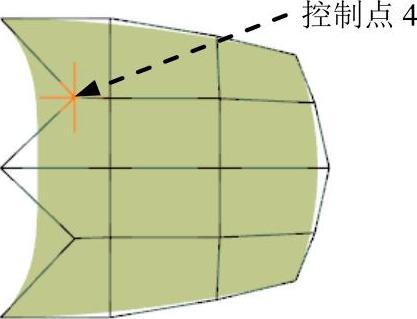

图7.5.15 拖动控制点4

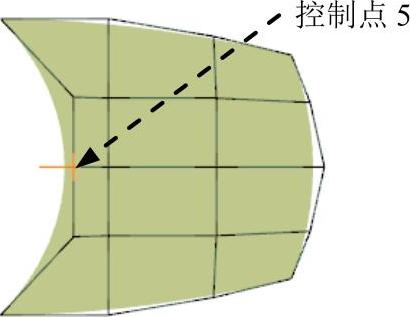

图7.5.16 拖动控制点5
Step8.单击
按钮，完成曲面控制点的调整，如图7.5.1b所示。
