7.5.4 外形拟合

使用图示命令可以对已知曲线或曲面与目标元素的外形进行拟合,以达到逼近目标元素的目的。下面通过图7.5.26所示的实例,说明外形拟合的操作过程。

图示

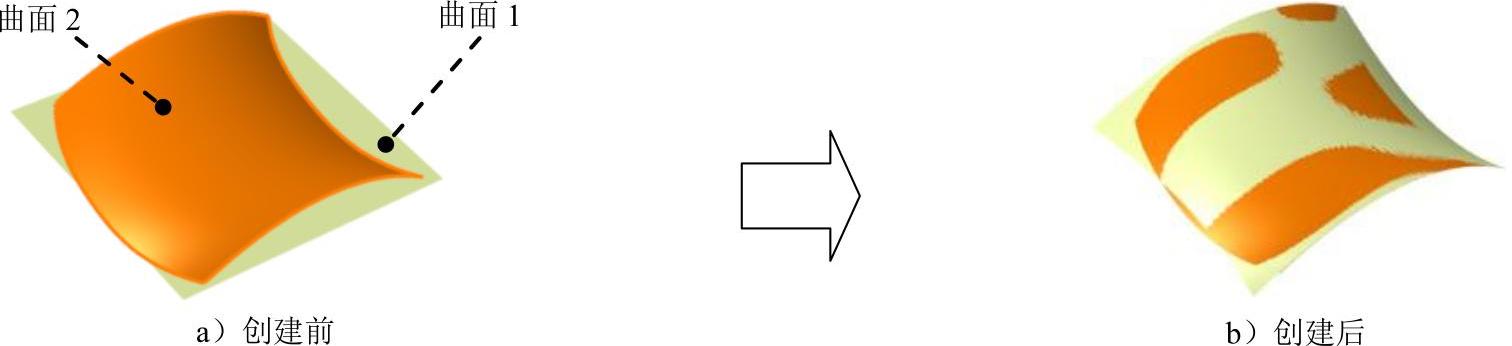

图7.5.26 外形拟合

Step1.打开文件D:\cat2014.8\work\ch07.05.04\Fit_to_Geometry.CATPart。

Step2.选择命令。选择下拉菜单图示图示图示图示图示命令,系统弹出图7.5.27所示的“拟合几何图形”对话框。

图示

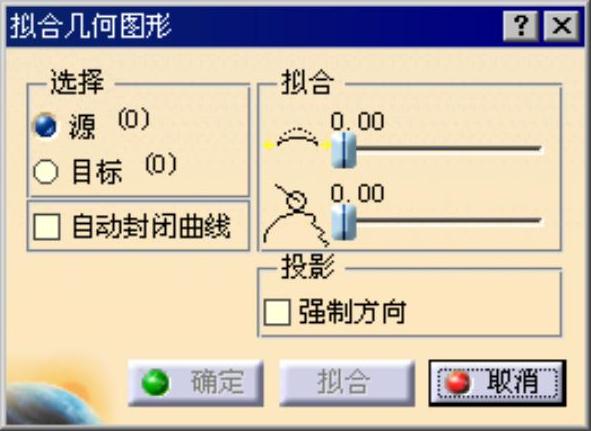

图7.5.27 “拟合几何图形”对话框

图7.5.27所示“拟合几何图形”对话框中部分选项的说明如下。

图示区域:用于定义选取源和目标元素,其包括图示单选项和图示单选项。

图示图示单选项:用于允许要拟合的元素。(https://www.daowen.com)

图示图示单选项:用于允许选择目标元素。

图示区域:用于定义拟合的相关参数,其包括图示滑块和图示滑块。

图示图示滑块:用于定义度系数。

图示图示滑块:用于定义光顺系数。

图示复选框:用于设置自动封闭拟合曲线。

图示复选框:用于允许定义投影方向,而不是源曲面或曲线的投影法线。

Step3.定义源元素和目标元素。在绘图区选取图7.5.26a所示的曲面1为源元素,在图示区域中选中图示单选项,在选取图7.5.26a所示的曲面2为目标元素。

Step4.设置拟合参数。在图示区域滑动图示滑块,将张度系数调整为0.6,然后滑动图示滑块,将光顺系数调整为0.51,单击图示按钮。

Step5.单击图示按钮,完成外形拟合的创建,如图7.5.26b所示。
