7.5.5 全局变形
使用
命令可以沿指定元素改变已知曲面的形状。下面通过图7.5.28所示的实例，说明全局变形的操作过程。

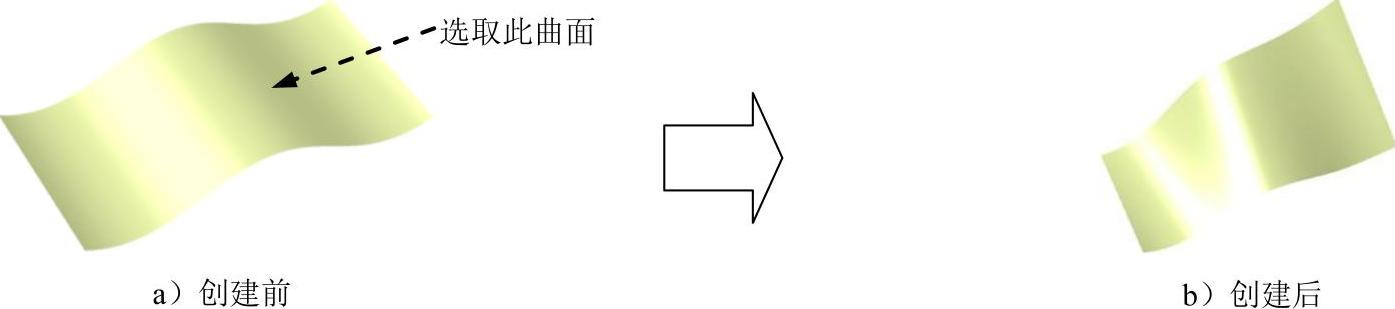

图7.5.28 中间平面全局变形
1．中间曲面
Step1.打开文件D:\cat2014.8\work/ch07.05.05\Global Deformation_01.CATPart。
Step2.选择命令。选择下拉菜单
命令，系统弹出图7.5.29所示的“全局变形”对话框。

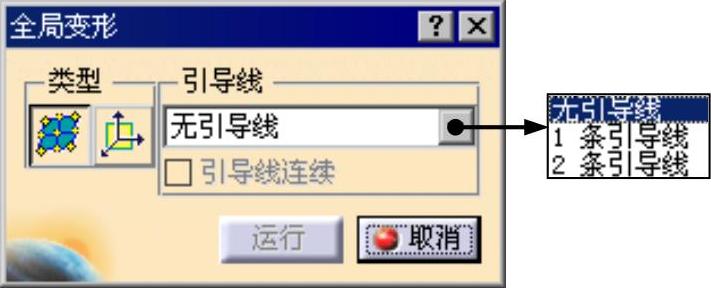

图7.5.29 “全局变形”对话框
图7.5.29所示“全局变形”对话框中部分选项的说明如下。
●
区域：用于定义全局变形，包括
按钮和
按钮。
按钮：用于设置使用中间曲面全局变形所选曲面集。
按钮：用于设置使用轴全局变形所选曲面集。
●
区域：用于设置引导线的相关参数，其包括
下拉列表和
复选框。
下拉列表：用于设置引导线数量，其包括
选项、
选项和
选项。
复选框：用于设置保留变形元素与引导曲面之间的连续性。
Step3.定义全局变形类型。在对话框的
区域中单击
按钮。
Step4.定义全局变形对象。在绘图区选取图7.5.28a所示的曲面为全局变形的对象。此时在绘图区会出现图7.5.30所示的中间曲面，单击
按钮，系统弹出“控制点”对话框。
Step5.设置控制点对话框参数。在“控制点”对话框的
区域单击
按钮；在
区域单击
按钮。
Step6.进行全局变形。在中间曲面的右上角处向上拖动，拖动至图7.5.31所示的形状。

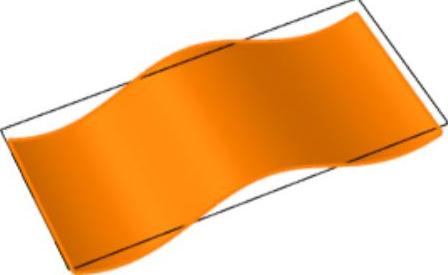

图7.5.30 中间曲面
(https://www.daowen.com)

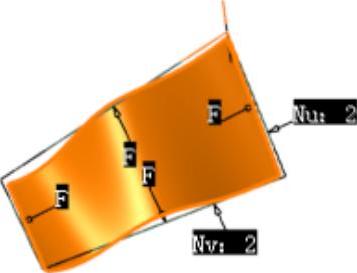

图7.5.31 变形后
Step7.单击
按钮，完成全局变形的创建，如图7.5.28b所示。
2．引导曲面
“引导曲面”可以将现有曲面在一定限制元素的约束下实现控制变形，变形对象与控制元素的连接关系始终保持不变。下面以图7.5.32所示的模型为例，说明“引导曲面”变形的一般操作过程。

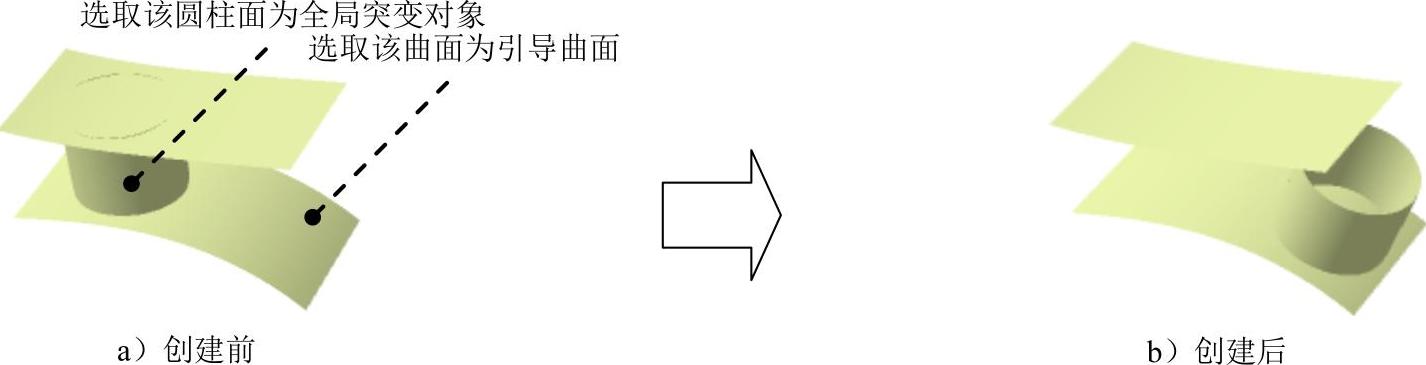

图7.5.32 引导曲面全局变形
Step1.打开文件D:\cat2014.8\work\ch07.05.05\GlobalDeformation_02.CATPart。
Step2.选择命令。选择下拉菜单
命令，系统弹出“全局变形”对话框。
Step3.定义全局变形类型。在对话框的
区域中单击
按钮。
Step4.定义全局变形对象。按住Ctrl键，在绘图区选取图7.5.32a所示的圆柱曲面为全局变形的对象。
Step5.定义引导线数目。在
区域的下拉列表中选择
选项，取消选中
复选框，单击
按钮。
Step6.定义引导曲面。在绘图区选取图7.5.32a所示的曲面为引导曲面，此时在绘图区出现图7.5.33所示的方向控制器。
Step7.进行全局变形。在绘图区向左拖动图7.5.33所示的方向控制器，将其拖动到图7.5.34所示的位置。
Step8.单击
按钮，完成全局变形的创建，如图7.5.32b所示。
说明：如果在
区域下拉列表中选择
选项，然后选取上下两个曲面，则全局变形对象将沿着两个引导曲面进行移动，如图7.5.35所示。

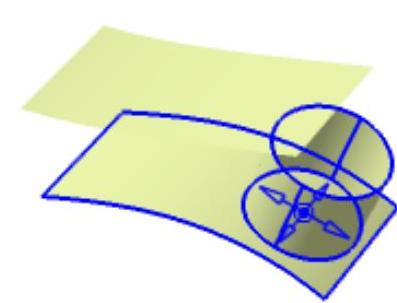

图7.5.33 方向控制器

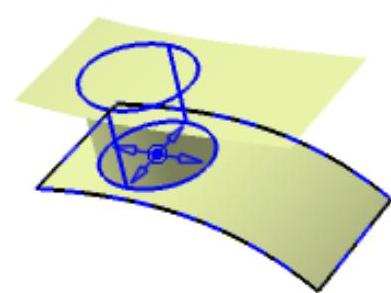

图7.5.34 拖动方向控制器

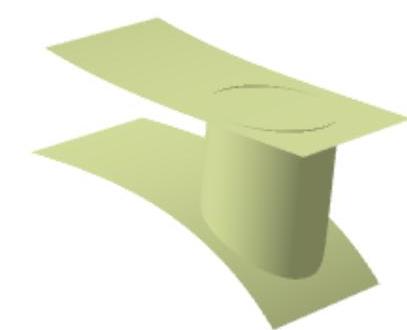

图7.5.35 两个引导曲面
