7.5.6  扩展

7.5.6 扩展

使用命令可以扩展已知曲面或曲线的长度。下面通过图7.5.36所示的实例，说明扩展的操作过程。

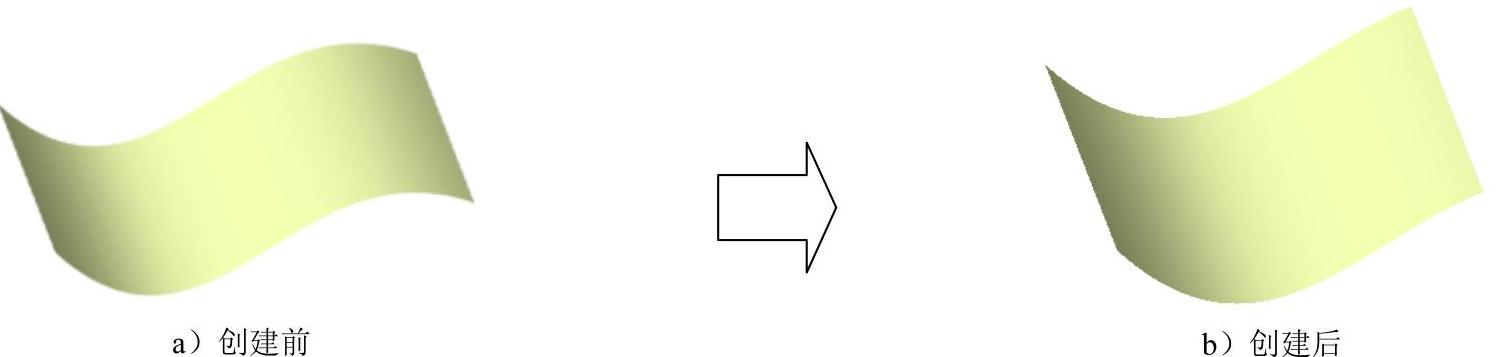

图7.5.36 扩展

Step1.打开文件D:\cat2014.8\work\ch07.05.06\Extend.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图7.5.37所示的“扩展”对话框。

图7.5.37所示“扩展”对话框中部分选项的说明如下。

● 复选框：用于设置允许负值扩展。

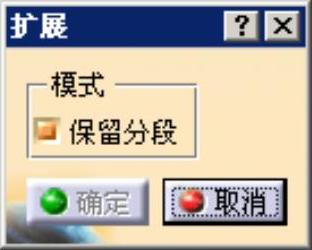

图7.5.37 “扩展”对话框(https://www.daowen.com)

Step3.定义要扩展的曲面。在绘图区选取图7.5.36a所示的曲面为要扩展的曲面。

Step4.设置扩展参数。在对话框中选中选项。

Step5.编辑扩展。拖动图7.5.38所示的方向控制器，拖动后结果如图7.5.39所示。

Step6.单击按钮，完成扩展曲面的创建，如图7.5.36b所示。

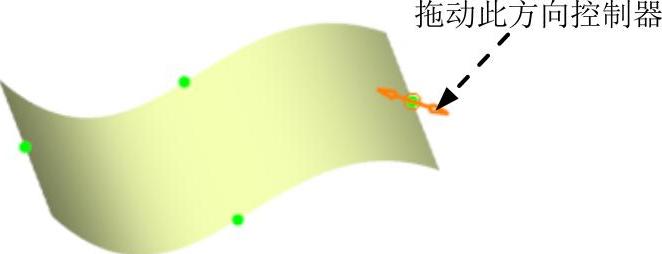

图7.5.38 方向控制器

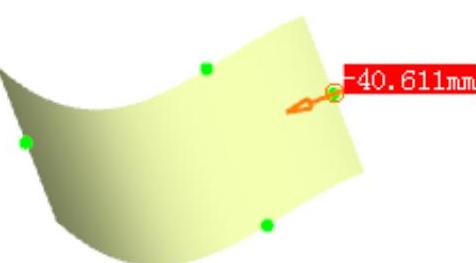

图7.5.39 拖动结果
