10.3.1 创建网格面
使用
命令，可以根据点云数据创建网格面。下面以图10.3.1所示的实例来说明根据点云创建网格面的一般过程。

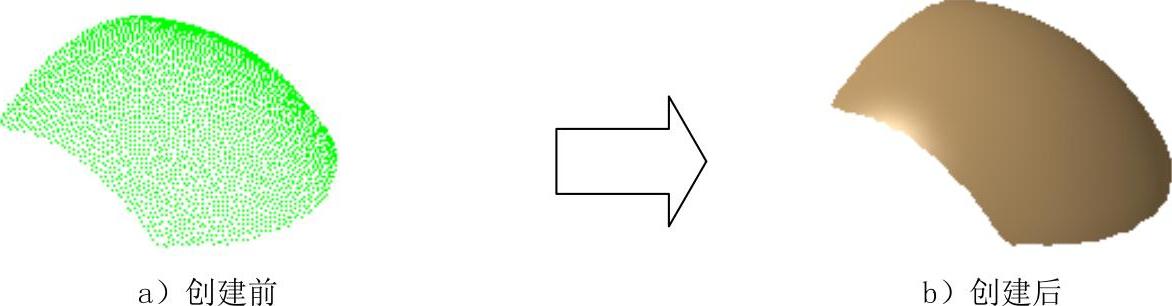

图10.3.1 创建网格面
Step1.打开文件D:\cat2014.8\work\ch10.03.01\mesh_creation.CATPart。
Step2.选择命令。选择下拉菜单
命令，系统弹出图10.3.2所示的“Mesh Creation”对话框。
Step3.选取创建对象。在图形区选取图10.3.3所示的点云为创建对象。
图10.3.2 “Mesh Creation”对话框（一）

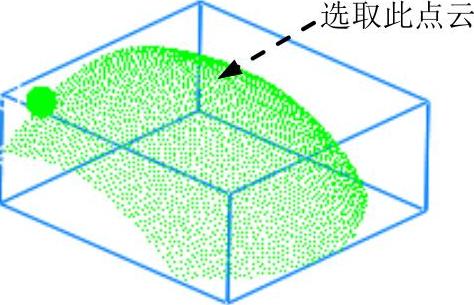

图10.3.3 选取创建对象
Step4.定义创建方式。在“Mesh Creation”对话框中选中
选项。
Step5.定义网格面参数和显示模式。在对话框中选中
选项，此时在点云上出现一个绿色的圆点，在
后的文本框中输入小平面边缘长度值7。然后在
区域中选中
和
选项。
Step6.单击对话框中的
按钮，然后单击
按钮，完成点云网格面的创建。
图10.3.2所示“Mesh Creation”对话框中部分选项的说明如下。
●
选项：选中此选项，系统直接根据选取的点云数据拟合创建网格面。
●
选项：选中此选项，可以根据指定的投影方向创建网格面，对话框如图10.3.4所示。在该对话框中单击
按钮，可以选择一个平面作为投影方向（图10.3.5a）；单击
按钮，可以使用指南针确定投影方向（图10.3.5b），指南针的W方向即为投影方向。

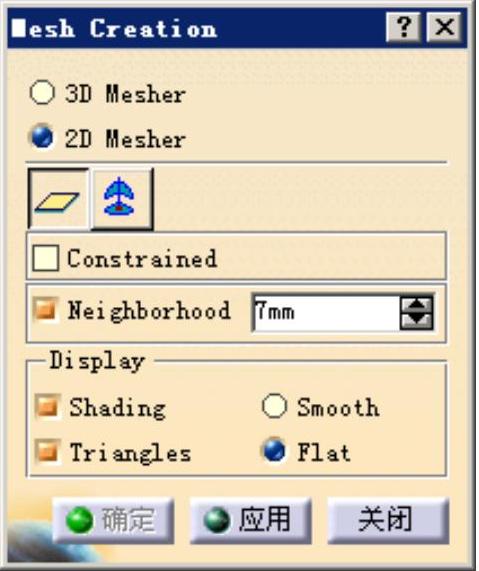

图10.3.4 “Mesh Creation”对话框（三）

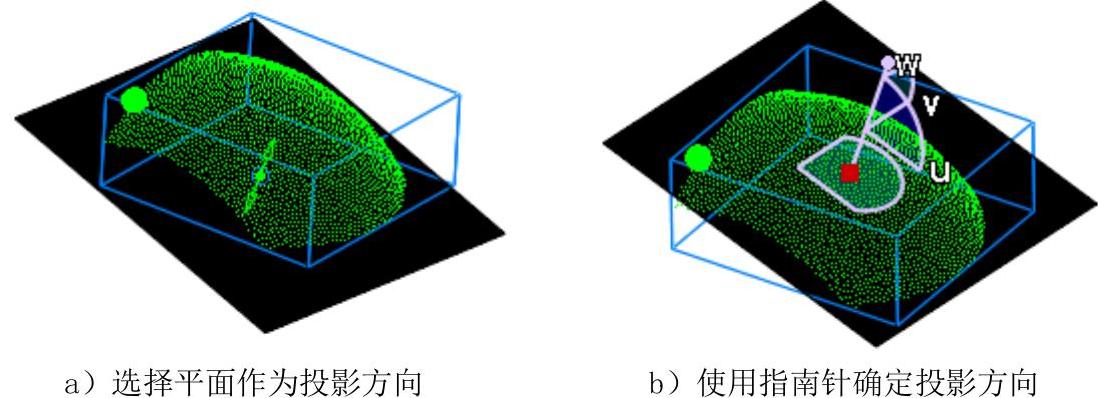

图10.3.5 使用“2D Mesh”创建网格面
●
文本框：用于定义小平面边缘长度值。值越小，网格面越密集（图10.3.6a）；值越大，网格面越粗糙（图10.3.6b）。
说明：在定义该长度值时，如果给定的值太小，系统将无法生成网格面。

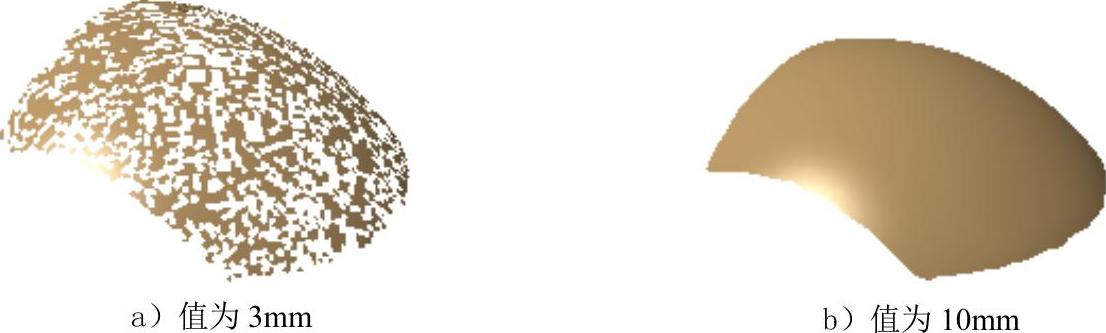

图10.3.6 定义“Neighborhood”参数
●
区域：用于定义网格面的显示模式。
选项：选中此选项，在网格面上显示打光效果。
选项：选中此选项，使创建的网格面光顺显示。
选项：选中此选项，生成三角网格面（图10.3.7）。
选项：选中此选项，表示光线向三角面的法向照射。

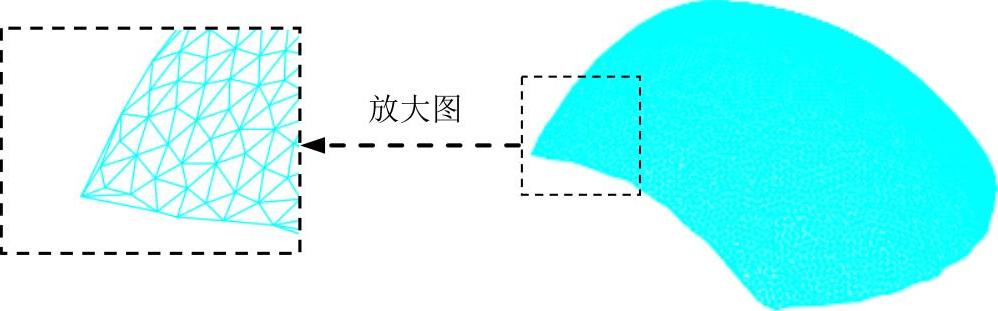

图10.3.7 三角网格面
