10.3.2  偏移网格面

10.3.2 偏移网格面

使用偏移网格面命令可以将网格面沿着网格面的法向偏置一定的距离得到新的网格面,此操作和曲面偏移类似。下面以图10.3.8所示的实例来说明偏移网格面的一般过程。

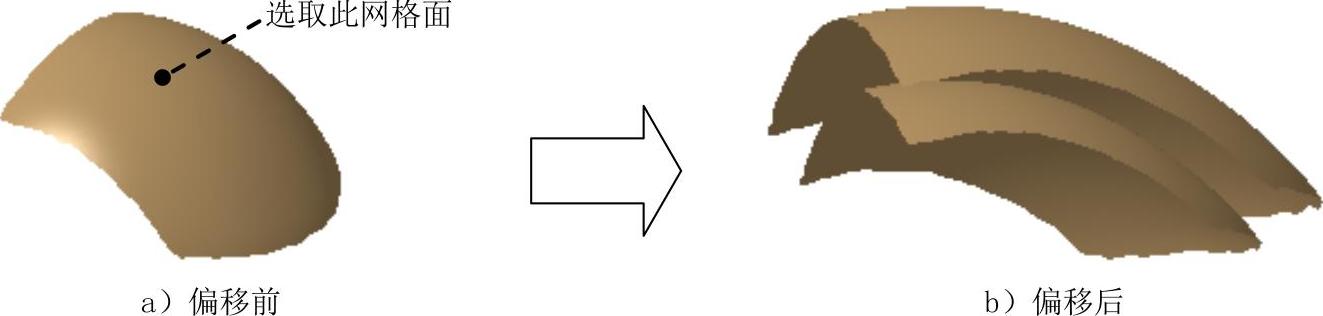

图10.3.8 偏移网格面

Step1.打开文件D:\cat2014.8\work\ch10.03.02\mesh_offset.CATPart。

Step2.选择命令。选择下拉菜单978-7-111-48470-7-Chapter10-350.jpg978-7-111-48470-7-Chapter10-351.jpg978-7-111-48470-7-Chapter10-352.jpg978-7-111-48470-7-Chapter10-353.jpg978-7-111-48470-7-Chapter10-354.jpg命令,系统弹出图10.3.9所示的“Mesh Offset”对话框。

Step3.选取偏移对象。在图形区选取图10.3.8a所示的网格面为偏移对象。

Step4.定义偏移距离值。在“Mesh Offset”对话框的978-7-111-48470-7-Chapter10-355.jpg文本框中输入偏移距离值20。

Step5.单击978-7-111-48470-7-Chapter10-356.jpg按钮,完成偏移网格面的创建。

说明:在对话框的978-7-111-48470-7-Chapter10-357.jpg区域中选中978-7-111-48470-7-Chapter10-358.jpg复选框,在偏移的网格面边缘生成离散点(图10.3.10)。

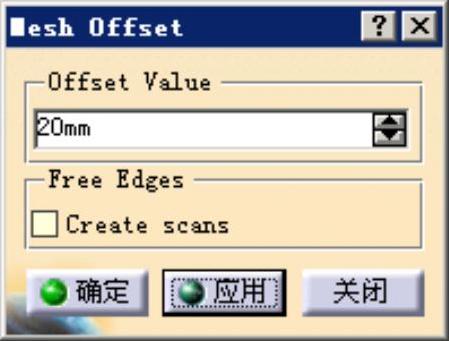

图10.3.9 “Mesh Offset”对话框

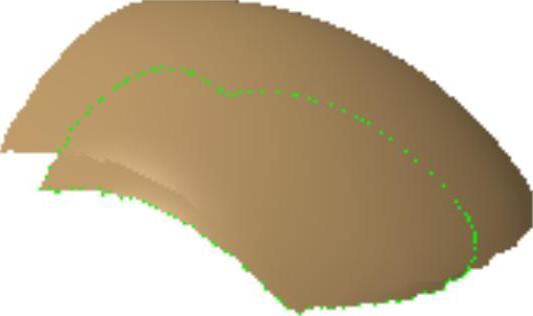

图10.3.10 Create scans
