10.3.4 翻转边线

使用翻转边线命令可以修正网格面边线，重建三角网格，使网格面更加平滑。下面以图10.3.14所示的实例来说明翻转边线的一般过程。

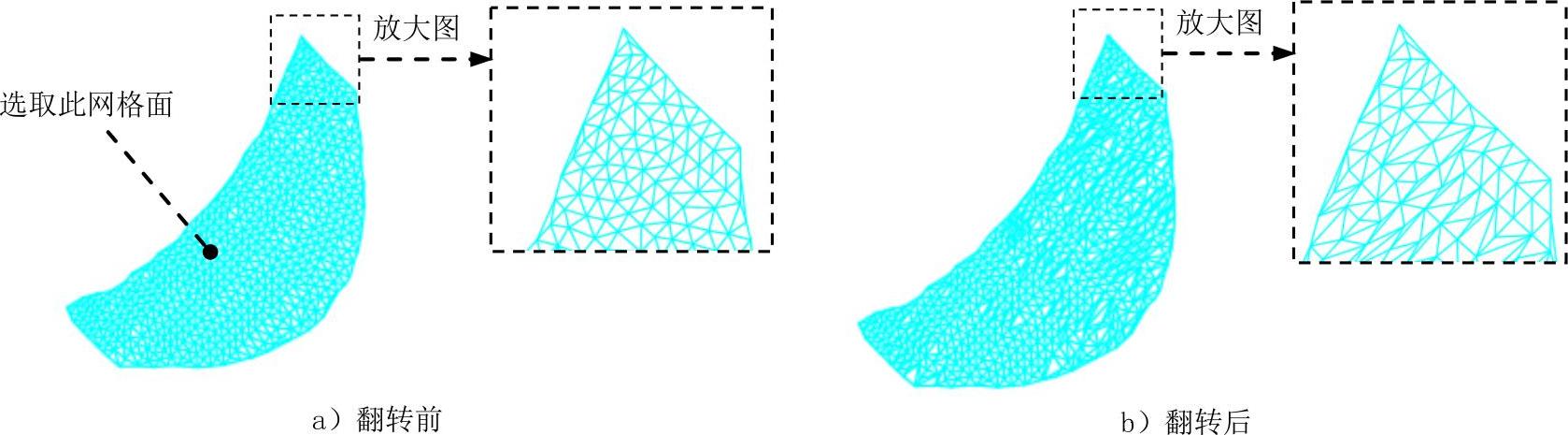

图10.3.14 翻转边线

Step1.打开文件D:\cat2014.8\work\ch10.03.04\flip_edge.CATPart。

Step2.选择命令。选择下拉菜单978-7-111-48470-7-Chapter10-379.jpg978-7-111-48470-7-Chapter10-380.jpg978-7-111-48470-7-Chapter10-381.jpg978-7-111-48470-7-Chapter10-382.jpg978-7-111-48470-7-Chapter10-383.jpg命令，系统弹出图10.3.15所示的“Flip Edge”对话框。

Step3.选取翻转网格面。在图形区选取图10.3.14a所示的网格面为翻转对象。

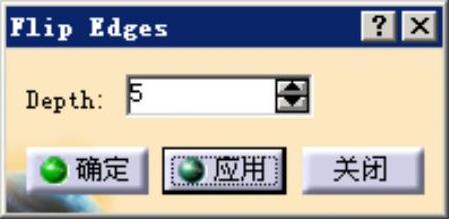

图10.3.15 “Flip Edge”对话框

Step4.定义翻转深度值。在“Flip Edge”对话框中978-7-111-48470-7-Chapter10-385.jpg后的文本框中输入翻转深度值5。

Step5.单击对话框中的978-7-111-48470-7-Chapter10-386.jpg按钮，再单击978-7-111-48470-7-Chapter10-387.jpg按钮，完成翻转网格面边线的操作。
