Task5.吹风机细节设计

Task5.吹风机细节设计

Step1.创建图10.6.50所示的修剪4。选择下拉菜单命令；选取吹风机主体部分曲面和吹风机手柄部分曲面为修剪元素（可通过、按钮调整修剪方向）；单击按钮，完成修剪4的创建。

Step2.创建图10.6.51所示的分割1。选择下拉菜单命令；选取吹风机外壳曲面为要切除的元素，选取平面5为切除元素，单击按钮，完成分割1的创建。

图10.6.50 修剪4

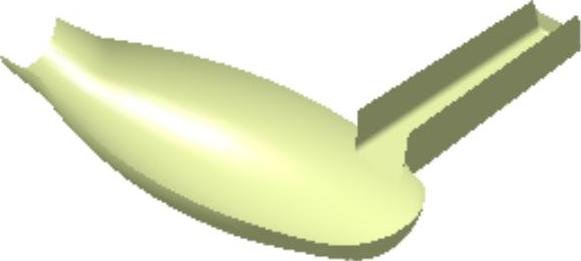

图10.6.51 分割1

Step3.创建图10.6.52所示的倒圆角3。选择下拉菜单命令；选取图10.6.53所示的边为要圆角的对象；在文本框中输入值3.5。

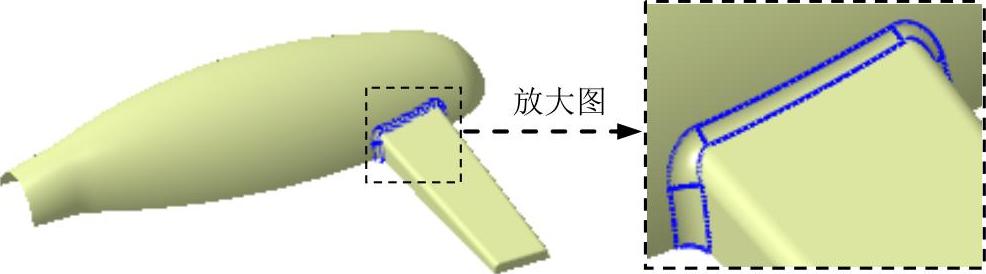

图10.6.52 倒圆角3

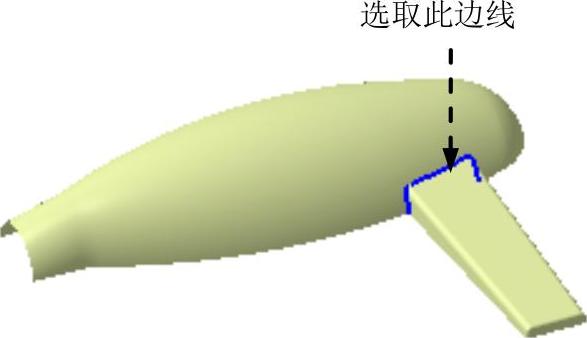

图10.6.53 选取圆角边线

Step4.至此，吹风机主体曲面创建完成了，下面就是吹风机细节部分的设计（吹风机散热孔），这一部分可以在创成式外形设计工作台中进行。此处不再赘述，结果如图10.6.1所示。
