10.5.8 自动曲面

使用自由曲面命令可以根据选择的网格面自动创建形状一致的曲面。下面以图10.5.26所示的实例来说明创建自动曲面的一般过程。

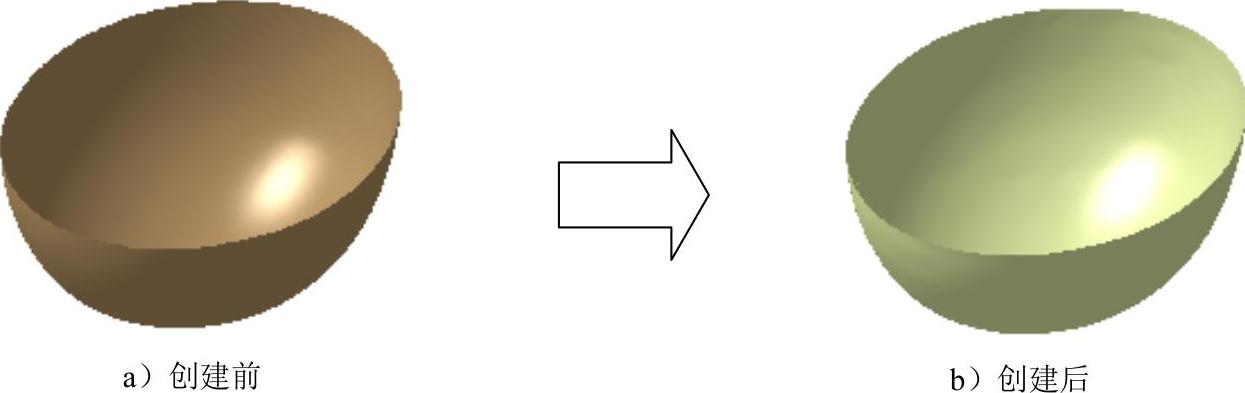

图10.5.26 自动曲面

Step1.打开文件D:\cat2014.8\work\ch10.05.08\automatic_surf.CATPart。

Step2.选择命令。选择下拉菜单978-7-111-48470-7-Chapter10-782.jpg978-7-111-48470-7-Chapter10-783.jpg978-7-111-48470-7-Chapter10-784.jpg978-7-111-48470-7-Chapter10-785.jpg978-7-111-48470-7-Chapter10-786.jpg命令，系统弹出图10.5.27所示的“Automatic Surface”对话框。

Step3.在图形区选取图10.5.26a所示的网格面。`

Step4.设置曲面参数。在对话框中的978-7-111-48470-7-Chapter10-787.jpg区域的978-7-111-48470-7-Chapter10-788.jpg文本框中输入值0.05，在978-7-111-48470-7-Chapter10-789.jpg文本框中输入值500，在978-7-111-48470-7-Chapter10-790.jpg文本框中输入值0.5，在978-7-111-48470-7-Chapter10-791.jpg文本框中输入值90，选中978-7-111-48470-7-Chapter10-792.jpg复选框。

Step5.单击978-7-111-48470-7-Chapter10-793.jpg按钮，完成操作，结果如图10.5.26b所示。

图10.5.27所示“Automatic Surface”对话框中部分选项的说明如下。

● 978-7-111-48470-7-Chapter10-794.jpg选项卡：用于设置曲面参数：

978-7-111-48470-7-Chapter10-795.jpg978-7-111-48470-7-Chapter10-796.jpg：设置曲面与网格面之间的最大距离。

978-7-111-48470-7-Chapter10-797.jpg978-7-111-48470-7-Chapter10-798.jpg：设置曲面细部数量。

978-7-111-48470-7-Chapter10-799.jpg978-7-111-48470-7-Chapter10-800.jpg：设置自由边公差。

978-7-111-48470-7-Chapter10-801.jpg978-7-111-48470-7-Chapter10-802.jpg：设置目标比率，值越接近100效果越好。

● 在对话框中单击978-7-111-48470-7-Chapter10-803.jpg按钮，此时对话框如图10.5.28所示。

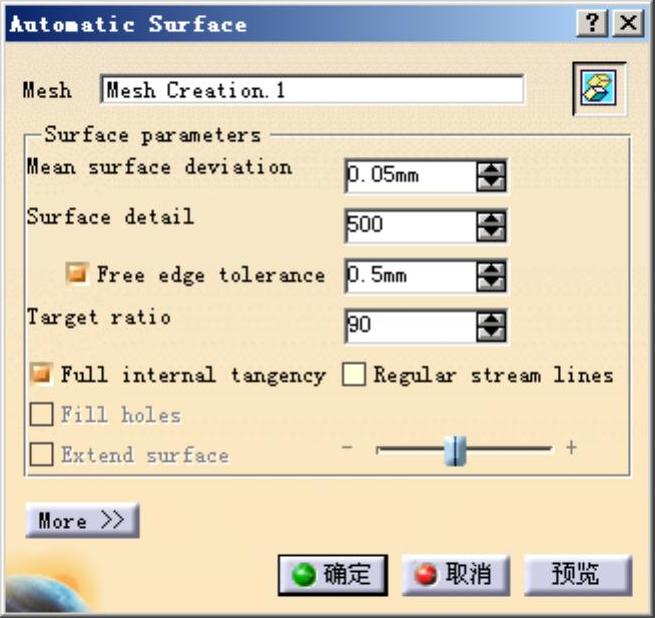

图10.5.27 “Automatic Surface”对话框（一）

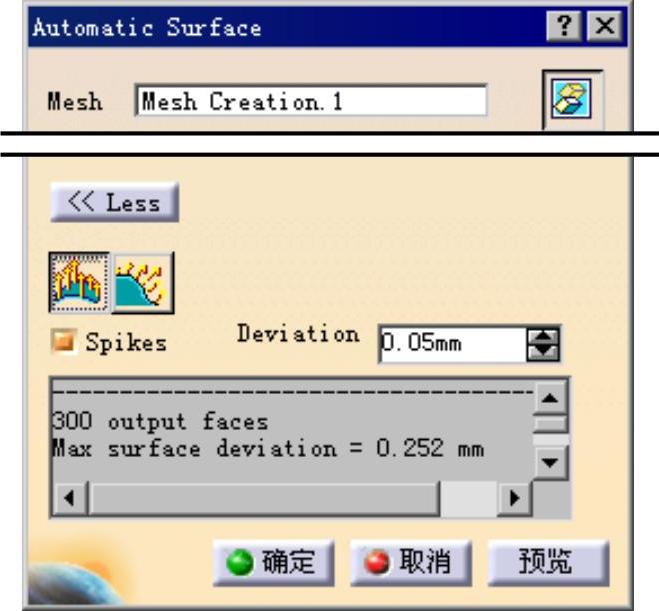

图10.5.28 “Automatic Surface”对话框（二）

978-7-111-48470-7-Chapter10-806.jpg978-7-111-48470-7-Chapter10-807.jpg按钮：单击该按钮，显示曲面与网格面之间的距离偏差（图10.5.29）。

978-7-111-48470-7-Chapter10-808.jpg978-7-111-48470-7-Chapter10-809.jpg按钮：单击该按钮，显示自由边距离偏差（图10.5.30）。


图10.5.29 显示曲面与网格面距离偏差

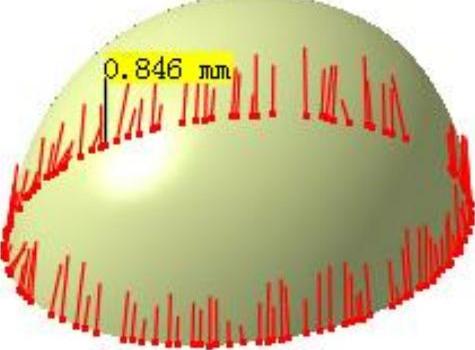

图10.5.30 显示自由边距离偏差
