4.11.1  圆角

4.11.1 圆角

圆角使用与对象相切并且具有指定半径的圆弧连接两个对象。圆角有内圆角和外圆角之分。AutoCAD中的圆角功能(命令为FILLET)是较为强大的,既可以在选定的两个对象之间创建圆角,也可以使用单个命令为多段线的所有角点添加圆角,还可以使用“多个”选项为多组对象添加圆角而无须退出命令。在圆角绘制过程中,可以使用“修剪”选项来指定是否修剪选定的对象、将对象延伸到创建的圆弧的端点,或不作更改。

下面通过一个范例介绍如何在二维图形中创建圆角。

978-7-111-50478-8-Chapter04-207.jpg在“快速访问”工具栏中单击“打开”按钮978-7-111-50478-8-Chapter04-208.jpg,选择“圆角即学即练.dwg”图形文件并打开,文件中的原始图形如图4-59所示。

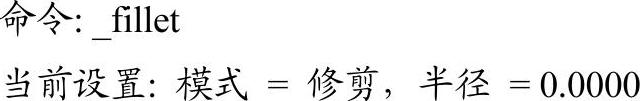

978-7-111-50478-8-Chapter04-209.jpg在功能区“默认”选项卡的“修改”面板中单击“圆角”按钮978-7-111-50478-8-Chapter04-210.jpg,接着根据命令行的提示进行以下操作。


图4-59 要倒圆角的原始图形



对两组线段进行倒圆角得到的图形效果如图4-60所示。978-7-111-50478-8-Chapter04-214.jpg在功能区“默认”选项卡的“修改”面板中单击“圆角”按钮978-7-111-50478-8-Chapter04-215.jpg,接着根据命令行的提示进行以下操作。

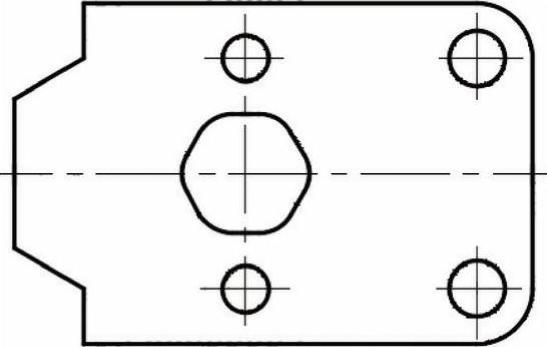

对正六边形多段线进行倒圆角后的图形效果如图4-61所示。


图4-60 倒圆角的图形效果1


图4-61 对多段线进行倒圆角

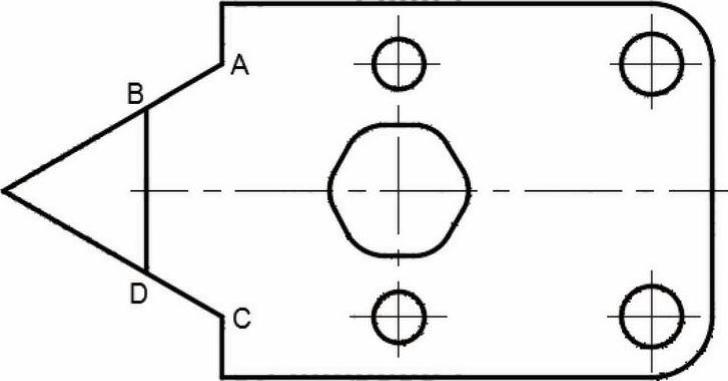

978-7-111-50478-8-Chapter04-220.jpg在功能区“默认”选项卡的“修改”面板中单击“圆角”按钮978-7-111-50478-8-Chapter04-221.jpg,在图形中选择直线段AB,接着在“选择第二个对象,或按住<Shift>键选择对象以应用角点或[半径(R)]:”提示下按住<Shift>键选择直线段CD,得到的操作结果如图4-62所示。


图4-62 特殊圆角操作的结果

978-7-111-50478-8-Chapter04-223.jpg在“快速访问”工具栏中单击“另存为”按钮978-7-111-50478-8-Chapter04-224.jpg,指定保存路径,将图形另存为“圆角即学即练完成效果.dwg”文件。


可以为平行直线、构造线和射线添加圆角,其中第一个选定的对象必须是直线或射线,而第二个对象可以是平行的直线、构造线或射线,示例如图4-63所示。

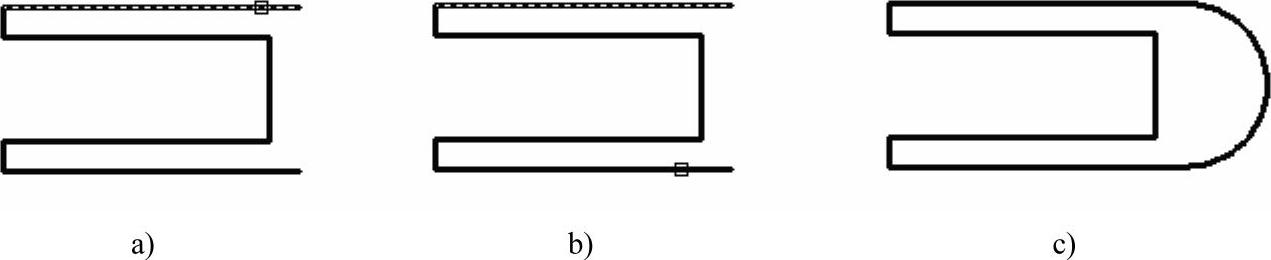

图4-63 为平行直线圆角

a)选定第一条平行线 b)选定第二条平行线 c)平行线圆角结果
