4.13  光顺曲线

4.13 光顺曲线

使用“光顺曲线”命令（对应的英文命令为BLEND）可以在两条选定直线或曲线之间的间隙中创建样条曲线，生成的样条曲线的形状取决于指定的连续性，而选定对象的长度保持不变。有效对象包括直线、圆弧、椭圆弧、螺旋、开放的多段线和开放的样条曲线。

下面通过一个范例介绍创建光顺曲线的一般方法步骤。

在“快速访问”工具栏中单击“打开”按钮，选择“光顺曲线即学即练.dwg”图形文件来打开，文件中的原始图形如图4-67所示。

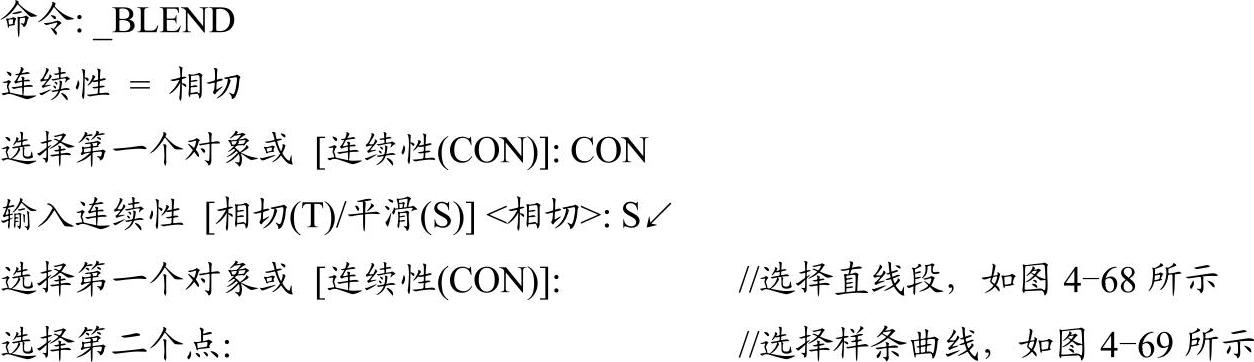

在功能区“默认”选项卡的“修改”面板中单击“光顺曲线”按钮，根据命令提示执行以下操作。在选择对象时，注意在所要求的端点附近单击对象。

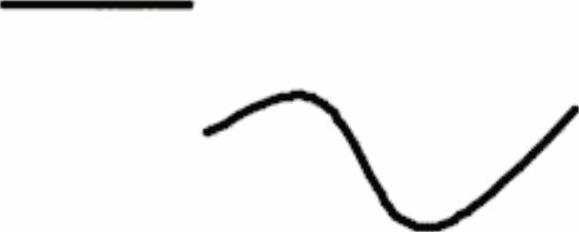

图4-67 已有的直线段与样条曲线

(https://www.daowen.com)

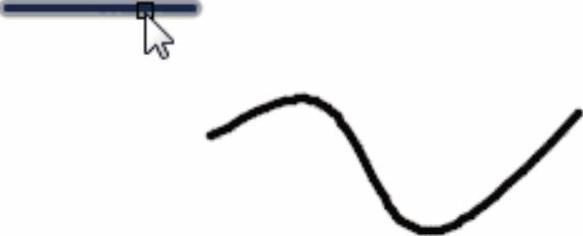

图4-68 单击选择直线段

光顺曲线的结果如图4-70所示。光顺曲线的连续性选项有“相切”和“平滑”：“相切”选项用于创建一条3阶样条曲线，在选定对象的端点处具有相切（G1）连续性；“平滑”选项用于创建一条5阶样条曲线，在选定对象的端点处具有曲率（G2）连续性。如果使用“平滑”选项，建议勿将显示从“控制点”切换为“拟合点”，因为此操作将样条曲线更改为3阶，这会改变样条的形状。

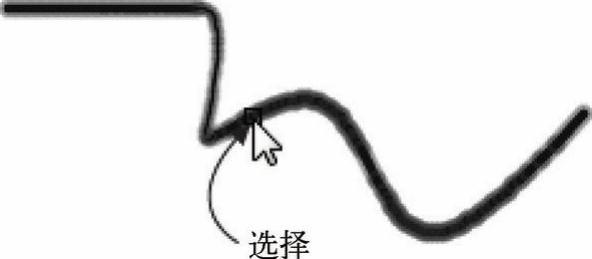

图4-69 单击选择样条曲线

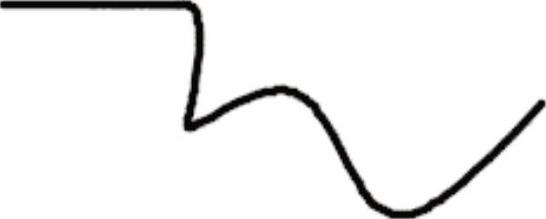

图4-70 光顺曲线的结果
