4.11.2  倒角

倒角用于连接两个对象，使它们以平角或倒角相接。倒角的创建方法和圆角的创建方法是相似的。既可以在两个选定对象之间创建倒角，可以为多段线中的两条线段倒角（例如，可以为相邻或只能用一条圆弧段分开的多段线的线段创建倒角，对于被圆弧段间隔的多段线线段，倒角将删除此圆弧并用倒角线替换它），还可以对整条多段线进行倒角（对整条多段线进行倒角时，虽然原则上每个交点都被倒角，但只对那些长度足够适合倒角距离的线段进行倒角）。

下面通过一个范例介绍如何在二维图形中创建倒角。

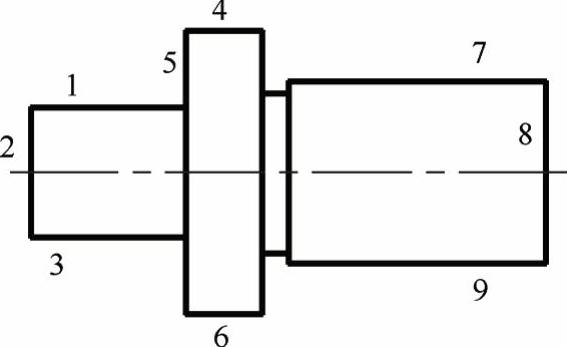

在“快速访问”工具栏中单击“打开”按钮，选择“倒角即学即练.dwg”图形文件来打开，文件中的原始图形如图4-64所示。

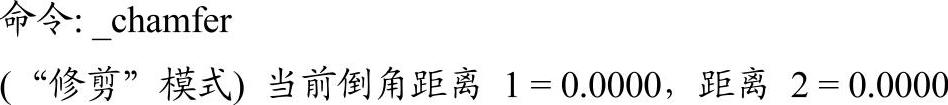

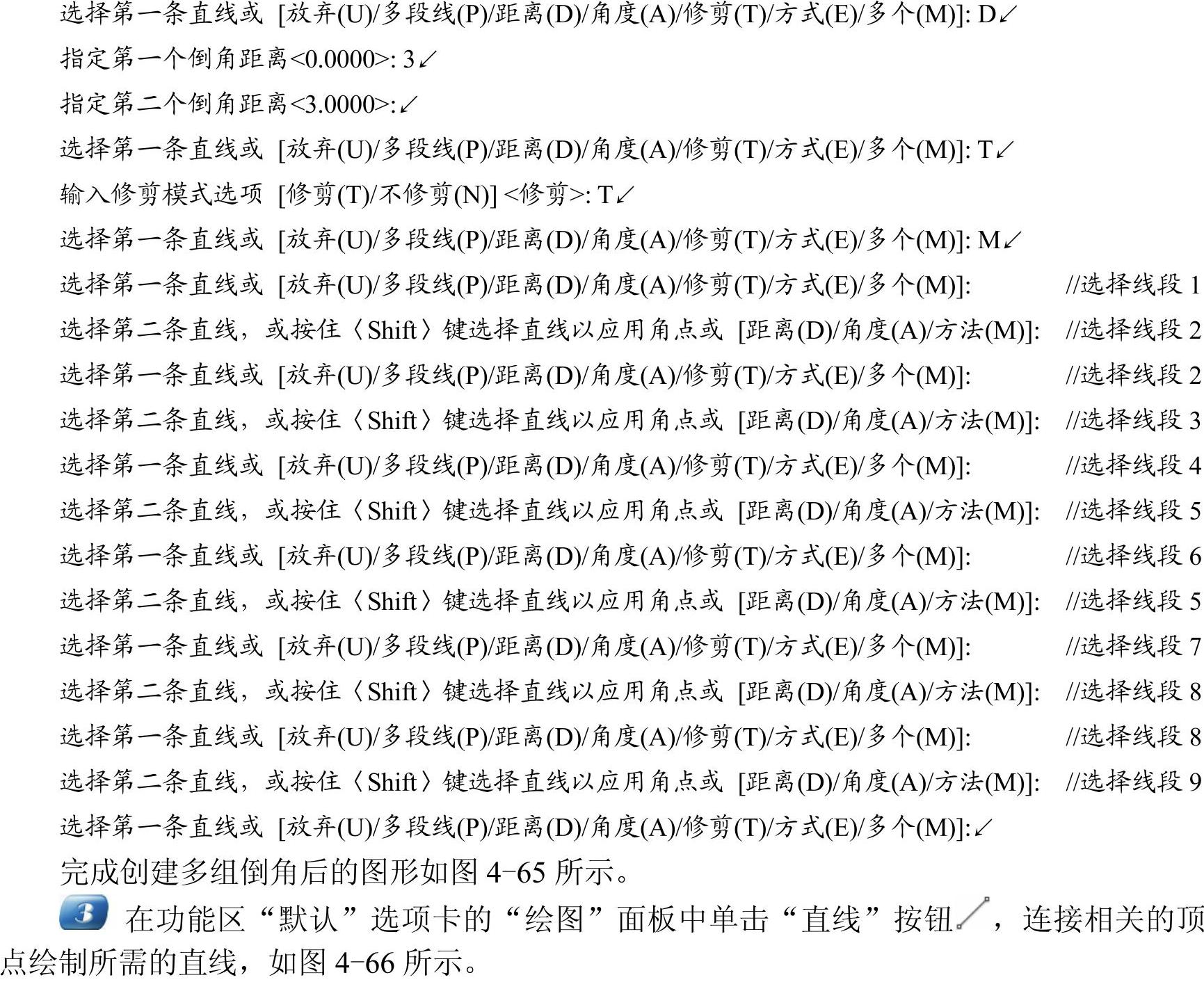

在功能区“默认”选项卡的“修改”面板中单击“倒角”按钮，根据命令行提示进行以下操作。

图4-64 原始图形

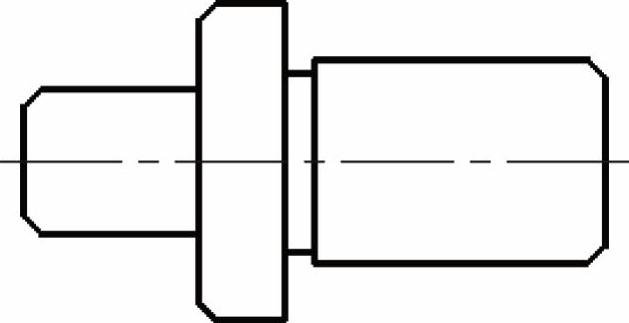

图4-65 创建倒角

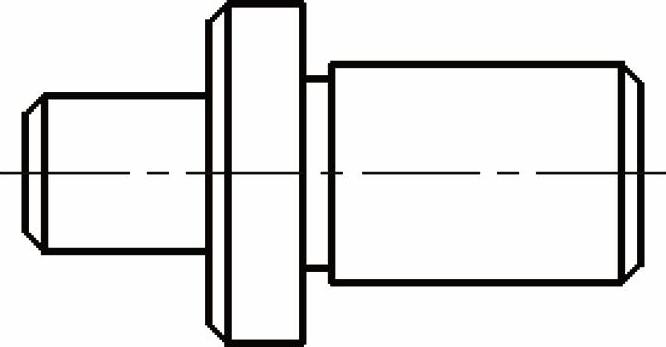

图4-66 绘制相关直线段
