8.3.6  坐标标注

8.3.6 坐标标注

坐标标注用于测量从原点(称为基准)到要素(例如部件上的一个孔)的水平或垂直距离。坐标标注通过保持特征要素与基准点之间的精确偏移量来避免误差增大。

坐标标注由X或Y值和引线组成。X基准坐标标注沿着X轴测量特定点与基准点的距离,Y基准坐标标注沿Y轴测量距离。有关坐标值是由当前UCS的位置和方向所确定,因此在创建坐标标注之前,通常要设定UCS原点以与基准相符。

创建坐标标注的典型范例如下。

978-7-111-50478-8-Chapter08-55.jpg打开“坐标标注即学即练.dwg”文件,原始图形如图8-20所示。接受此文件中默认的当前标注样式和当前图层。

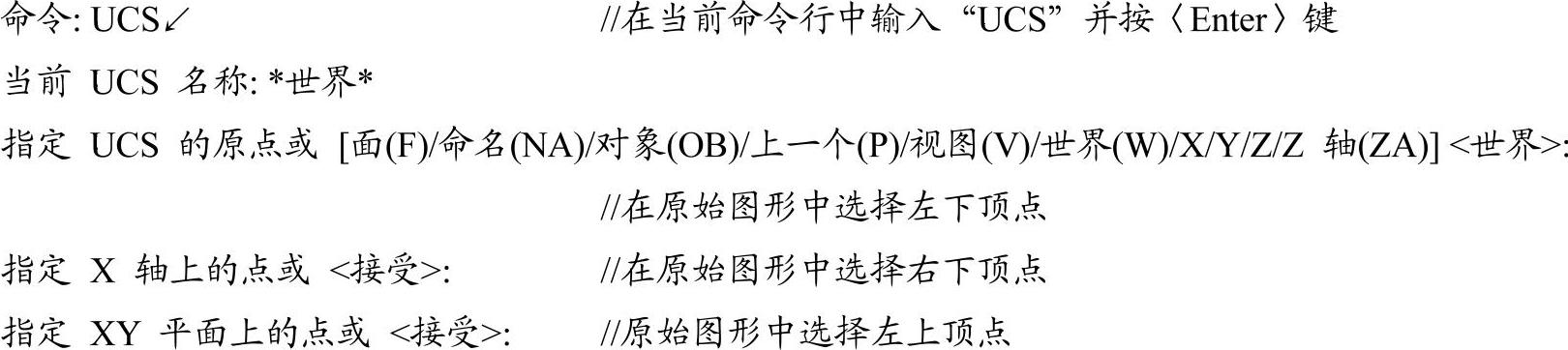

978-7-111-50478-8-Chapter08-56.jpg在命令窗口中进行以下操作。


从而设定UCS原点与所要求的基准相符,如图8-21所示。

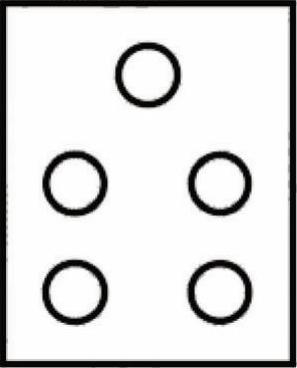

图8-20 原始图形

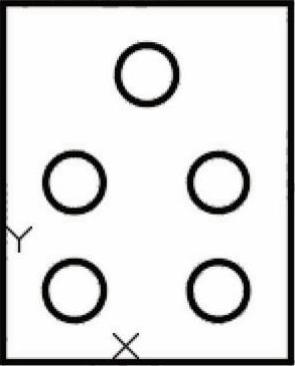

图8-21 设定UCS原点以与基准相符


用户也可以设置显示菜单栏,从菜单栏中选择“工具”|“新建UCS”|“原点”命令(对应的工具按钮为“原点”按钮978-7-111-50478-8-Chapter08-61.jpg),接着在“指定新原点”提示下选择原始图形的左下顶点作为原点,此操作更为简便。指定的原点用于定义指定给坐标标注的值。

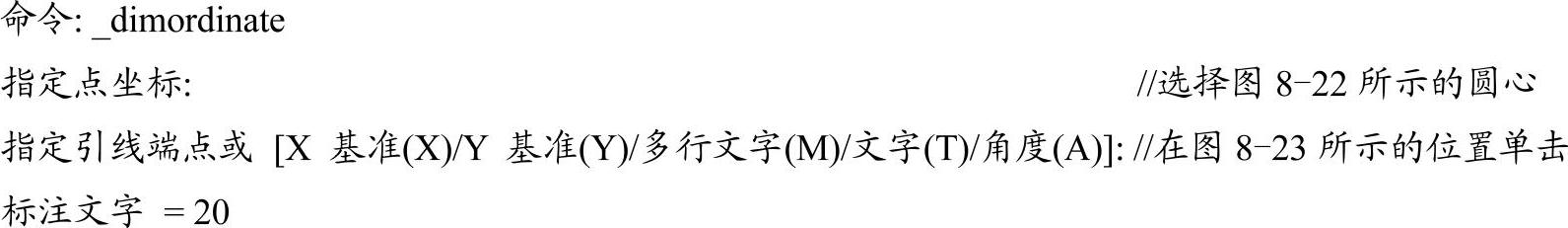

978-7-111-50478-8-Chapter08-62.jpg确保打开正交模式,单击“坐标”按钮978-7-111-50478-8-Chapter08-63.jpg,根据命令行提示进行以下操作。


完成的第一处坐标标注如图8-24所示,标注的是选定圆心点的X坐标。

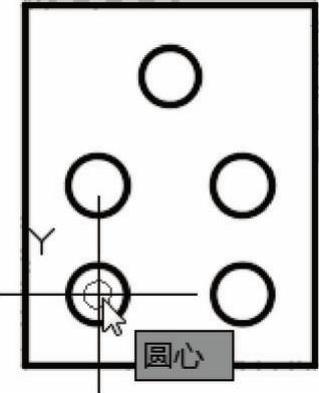

图8-22 指定要标注坐标的位置

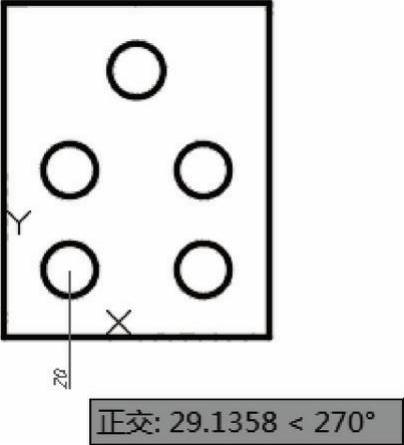

图8-23 指定引线端点


图8-24 完成一处坐标标注

978-7-111-50478-8-Chapter08-68.jpg使用和上步骤相同的方法,在相应指定位置点的下方放置其X坐标,结果如图8-25所示。

978-7-111-50478-8-Chapter08-69.jpg使用同样的方法,在相关位置点的左方放置其Y坐标,结果如图8-26所示。

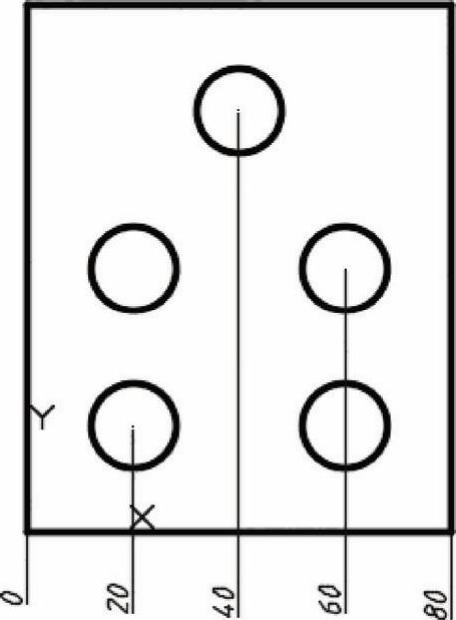

图8-25 标注其他位置的X坐标

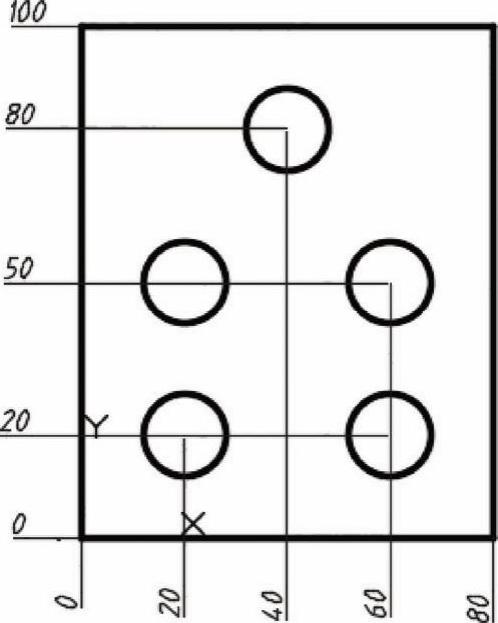

图8-26 标注相关点的Y坐标
