8.3.7  半径折弯标注

半径折弯也称为缩放半径标注。当圆弧或圆的中心位于布局之外并且无法在其实际位置显示时，可以使用“DIMJOGGED”命令（其对应的工具为“折弯”按钮），在更方便的位置指定标注的原点（这称为中心位置替代），并执行相关的操作来创建半径折弯标注，如图8-27所示。

要创建半径折弯标注，首先单击“折弯”按钮，接着选择要标注的圆弧或圆，指定图示中心位置，并指定尺寸线位置，然后指定折弯位置即可。

半径折弯标注的折弯角度可以在定义标注样式时设置，默认的该折弯角度为45°。

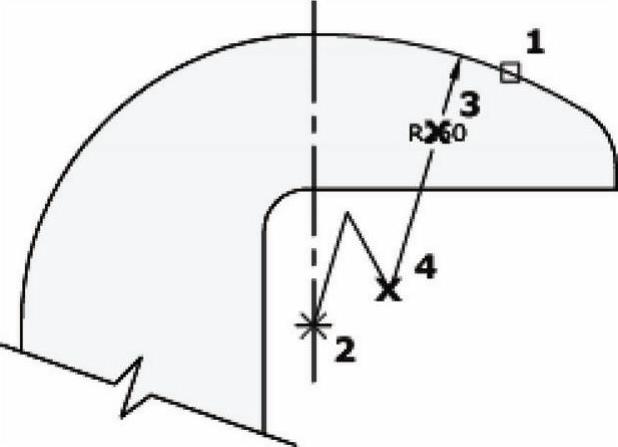

图8-27 折弯半径标注示例
