8.3.9 基线标注

基线标注是从相同位置测量的多个标注，所述的相同位置被用作基线（基准）。在创建基线标注之前，必须首先创建线性或角度标注。在默认情况下，基线标注从当前任务中最新创建的标注开始。基线标注的示例如图8-33所示。

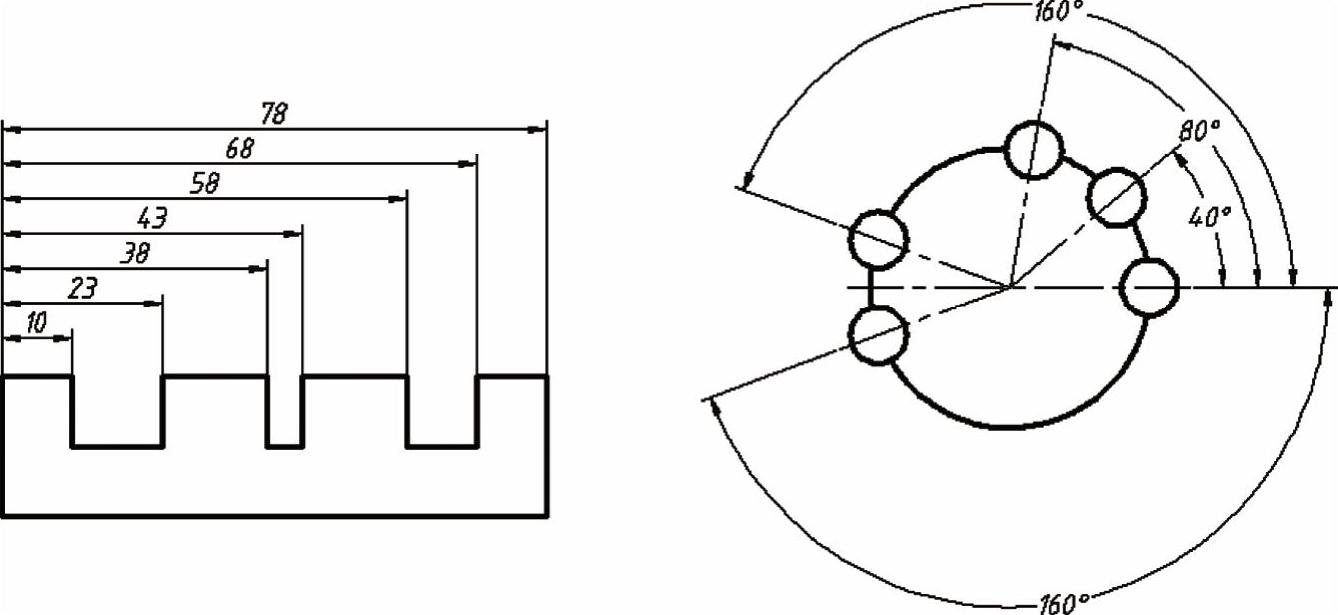

图8-33 基线标注的两种典型示例

下面以一个典型范例介绍如何创建连续标注。

978-7-111-50478-8-Chapter08-88.jpg打开“基线标注即学即练.dwg”文件，已有的原始图形如图8-34所示。

978-7-111-50478-8-Chapter08-89.jpg单击“线性”按钮978-7-111-50478-8-Chapter08-90.jpg，在图形中依次选择端点1和端点2作为尺寸界线原点，接着指定尺寸线位置，创建图8-35所示的一个线性尺寸。

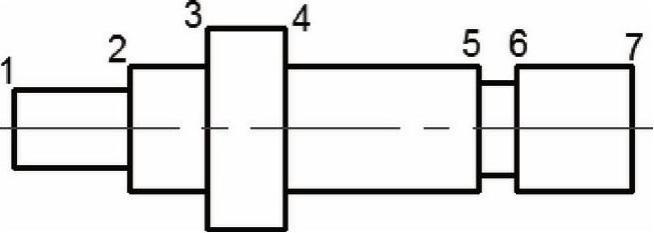

图8-34 原始图形

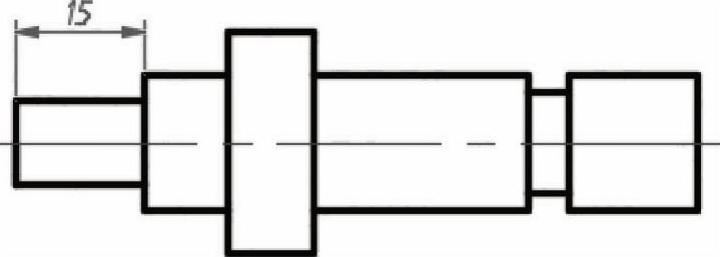

图8-35 标注一个线性尺寸

978-7-111-50478-8-Chapter08-93.jpg单击“基线”按钮978-7-111-50478-8-Chapter08-94.jpg，在图形中选择图8-36所示的端点作为第二条尺寸界线原点，再依次选择端点4、端点5、端点6和端点7，按两次<Enter>键结束命令，完成创建基线标注的结果如图8-37所示。

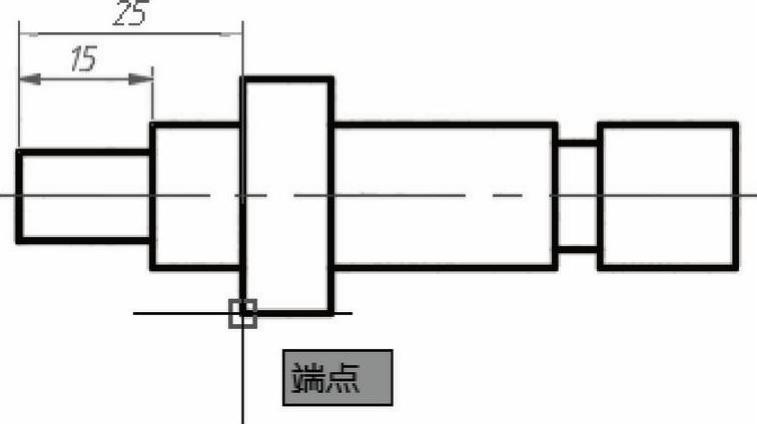

图8-36 指定第二条尺寸界线原点

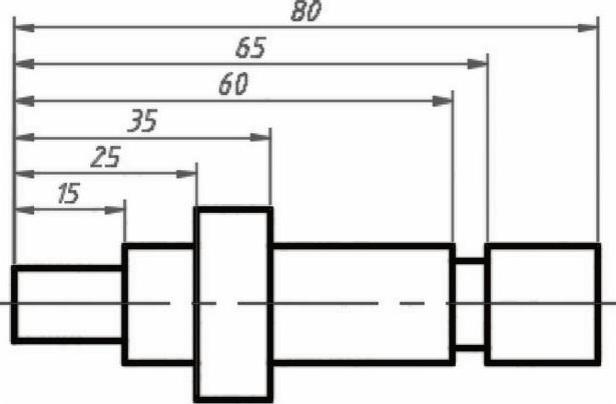

图8-37 创建基线标注的结果


在单击“基线”按钮978-7-111-50478-8-Chapter08-98.jpg或“连续”按钮978-7-111-50478-8-Chapter08-99.jpg时，如果对默认的基准标注不满意，那么可以在“指定第二条尺寸界线原点或[放弃（U）/选择（S）]<选择>：”提示下选择“选择（S）”选项，接着重新选择基准标注。
