12.3  标注约束

使用几何约束是不够的，通常还需要使用标注约束。所谓的标注约束控制图形设计的大小和比例，例如约束对象之间或对象上的点之间的距离，约束对象之间或对象上的点之间的角度，以及约束圆弧和圆的大小。在图12-16所示的图例中，创建有3个标注约束，分别是两个圆心之间的水平距离标注约束、小圆的直径标注约束和圆弧的半径标注约束。标注约束会使几何对象之间或对象上的点之间保持指定的距离和角度。如果要更改标注约束的值，则会计算对象上的所有约束，并自动更新受影响的对象。可以向多段线中的线段添加约束，就像这些线段为独立的对象一样。注意标注约束中显示的小数位数由“LUPREC”和“AUPREC”系统变量控制。

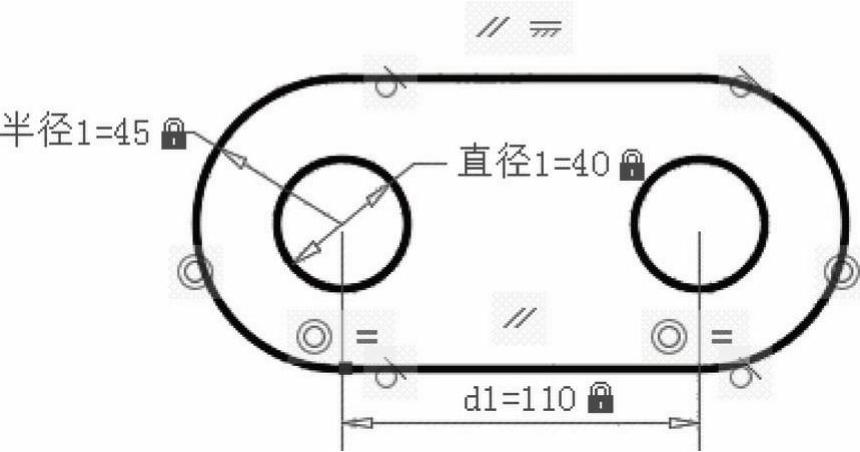

图12-16 标注约束示例

将标注应用于对象时，AutoCAD会自动创建一个约束变量以保留约束值。默认情况下，这些名称为指定的名称，如“d1”“直径1”或“半径1”。允许用户在参数管理器中对其进行重命名。
