12.2.1 几何约束的类型
在AutoCAD 2016中，几何约束的类型包括重合、垂直、平行、相切、水平、竖直、共线、同心、平滑、对称、相等和固定，如表12-3所示。创建几何约束关系的典型步骤很简单，即在功能区“参数化”选项卡的“几何”面板中单击所需的约束按钮图标，接着按照提示选择相应的有效对象或参照即可。

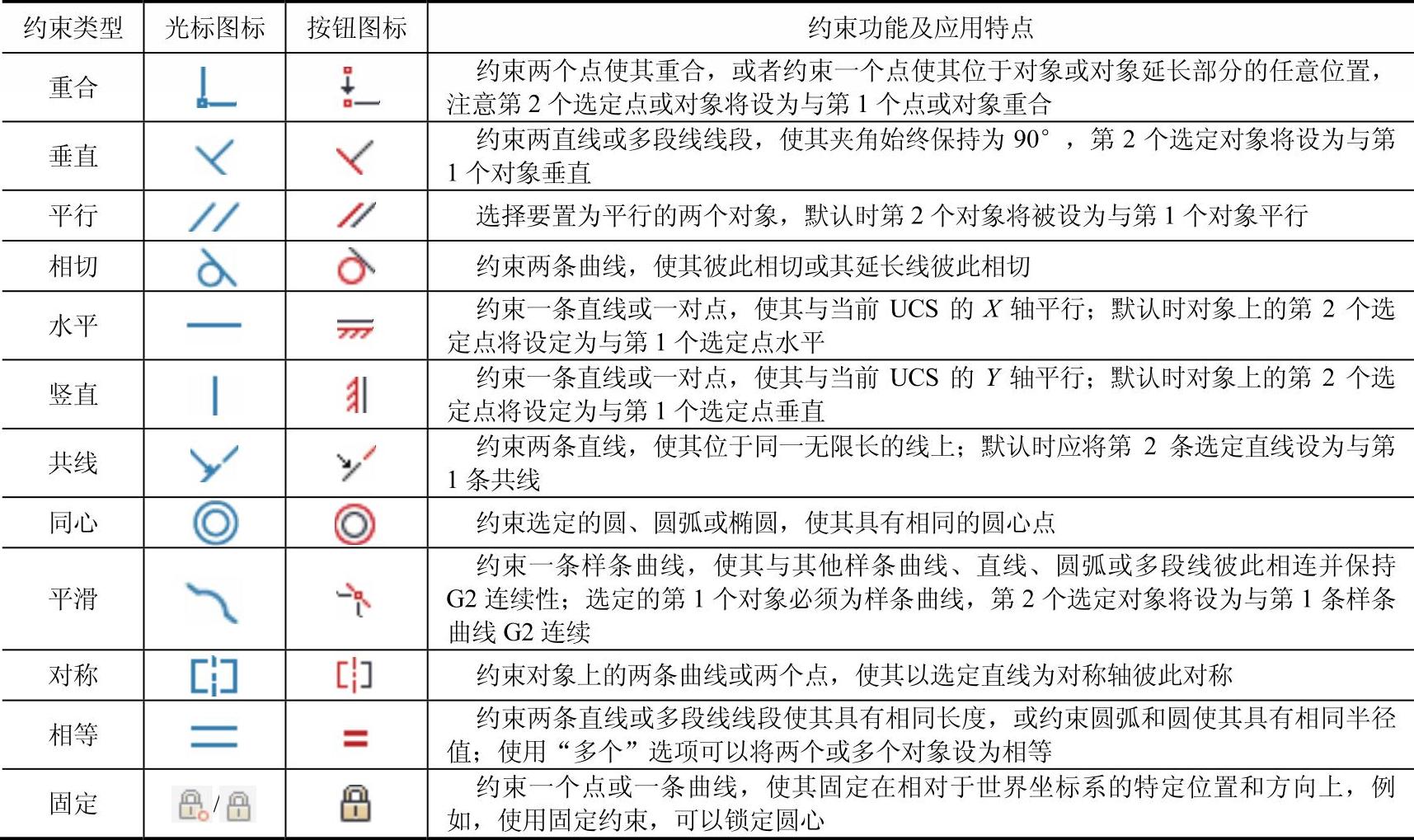

表12-3 几何约束命令的应用内容
下面介绍一个应用几何约束的简单范例。
新建一个图形文件，切换至“草图与注释”工作空间，从功能区“默认”选项卡的“绘图”面板中单击“圆心、半径”按钮

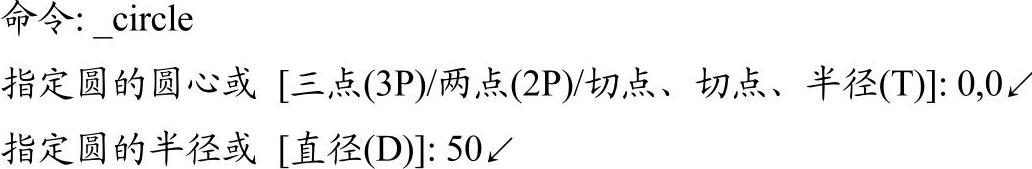

，接着根据命令行的提示进行以下操作来绘制一个圆。
单击“圆心、半径”按钮

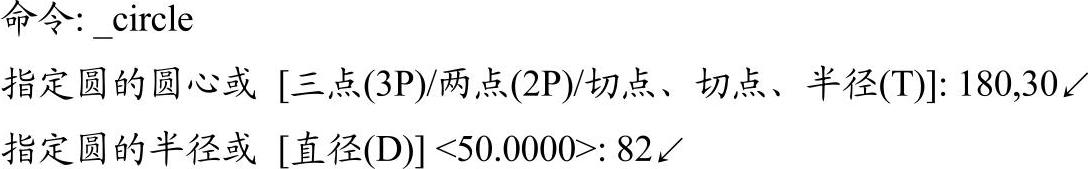

，根据命令行提示进行以下操作来绘制另一个圆。
绘制的两个圆如图12-3所示。
为左边的第一个圆对象创建固定约束。在功能区中切换至“参数化”选项卡，从“几何”面板中单击“固定”按钮
，接着在“选择点或[对象（O）]<对象>：”提示下按<Enter>键以选择默认的“对象”选项，然后在图形窗口中单击左边第一个圆，从而为所选的该圆对象建立一个固定约束，注意其固定约束的显示标识，如图12-4所示。

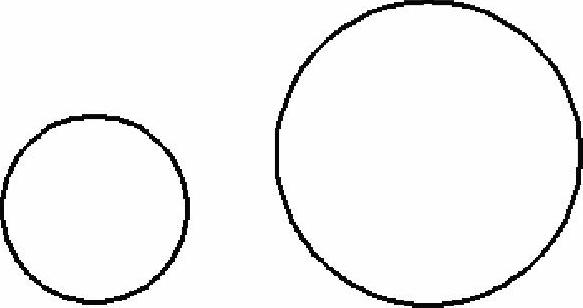

图12-3 绘制的两个圆

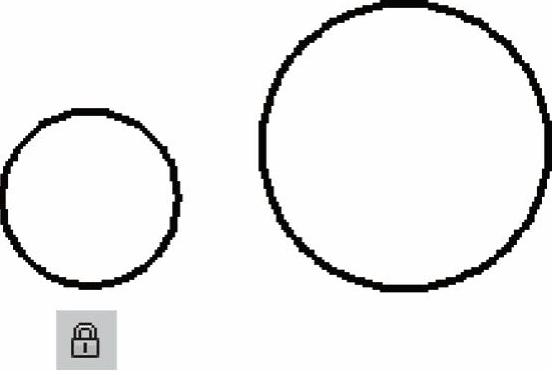

图12-4 为第一个圆对象建立固定约束
为右边的圆心建立固定约束。在“几何”面板中单击“固定”按钮
，接着在图形窗口中单击右边的圆，从而建立一个固定约束来锁定该圆的圆心位置，如图12-5所示，注意此固定标记的显示与第一个固定标记的显示是有区别的。
由于临时改变设计意图，需要创建一个相切约束使第2个圆与第1个圆相切，而两个圆的圆心位置都不变。在“几何”面板中单击“相切”按钮
，选择右边的圆作为第1个对象，接着选择左边的小圆作为第2个对象，从而为所选的两圆建立一个相切约束关系，如图12-6所示。

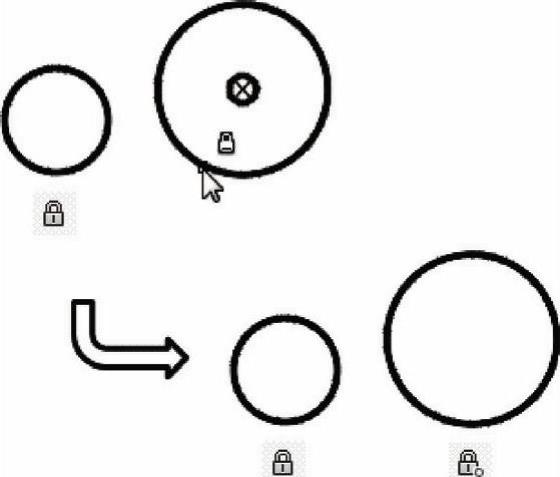

图12-5 使用约束锁定第2个圆的圆心

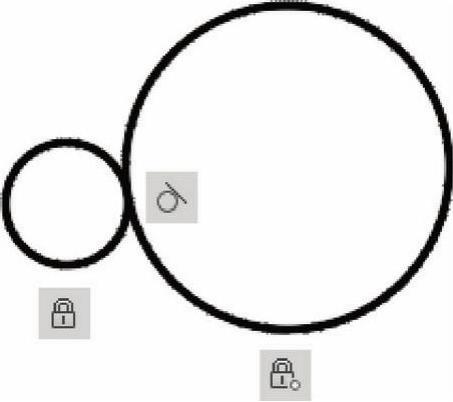

图12-6 为两个圆建立相切约束
使用“CIRCLE”命令在预定大概区域创建一个圆，接着在“几何”面板中单击“同心”按钮
，分别选择要同心的两个圆，使它们之间建立同心约束，如图12-7所示。

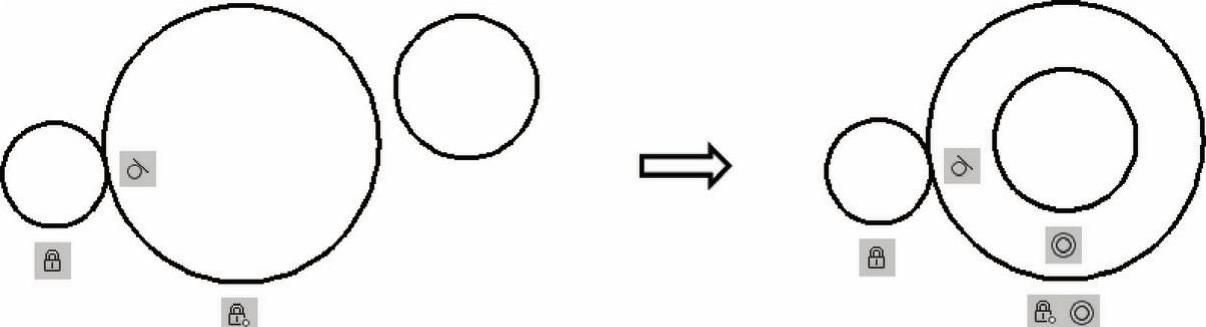

图12-7 建立同心约束
