13.5.5 修补曲面
单击“修补”按钮
（位于功能区“曲面”选项卡的“创建”面板中，其对应的英文命令为SURFPATCH），可以通过在形成闭环的曲面边上拟合一个封口来创建新曲面，如图13-37所示。创建修补曲面时，可以指定曲面连续性和凸度幅值。如果SURFACEASSOCIATIVITY系统变量设定为“1”，则会保留修补曲面和原始边或曲线之间的关联性。如有必要，在修补曲面中还可以使用其他导向曲线以塑造修补曲面的形状，导向曲线可以是曲线，也可以是点。
下面介绍一个修补曲面的范例。
打开“修补曲面即学即练.dwg”文件，该文件中存在着图13-38所示的一个曲面。

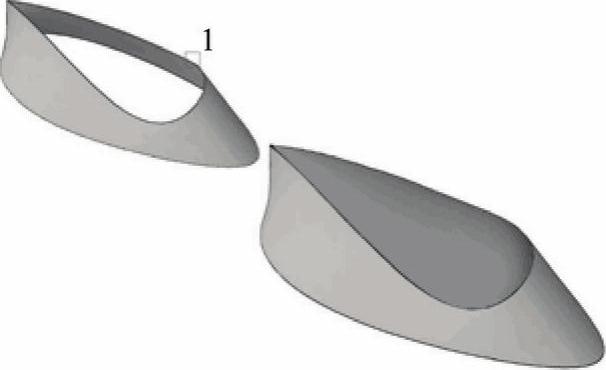

图13-37 修补曲面的典型示例

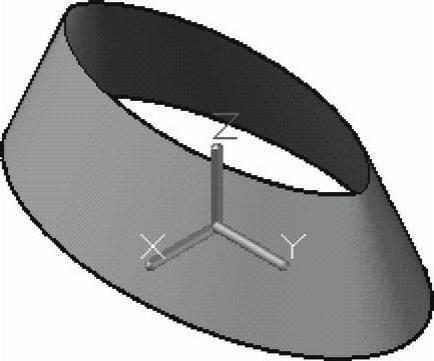

图13-38 要修补的原始曲面
在功能区“曲面”选项卡的“创建”面板中单击“修补”按钮

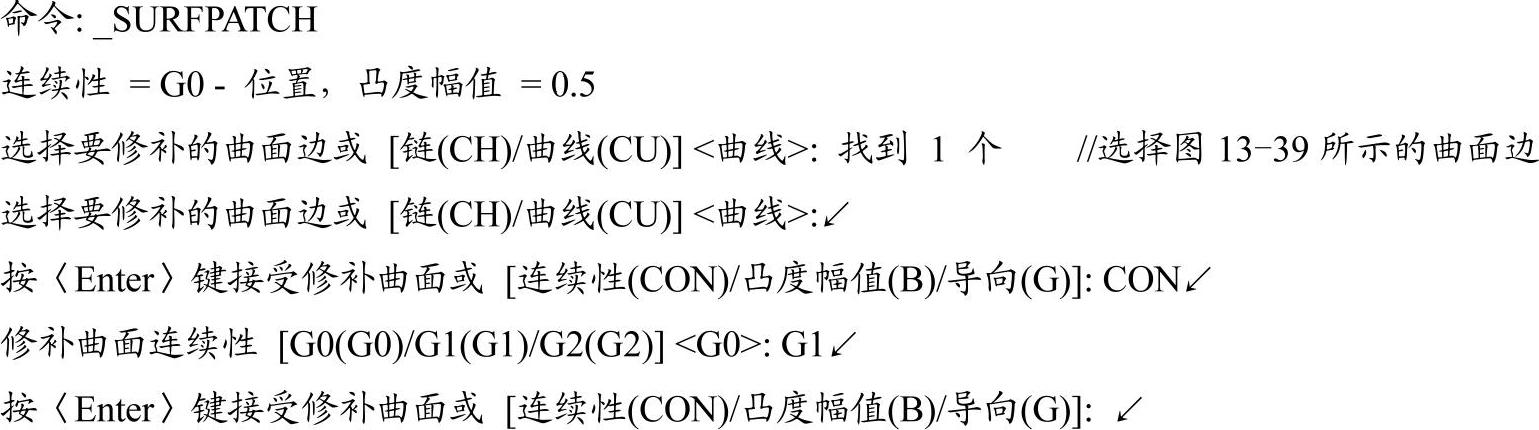

，根据命令行提示进行以下操作。
创建的修补曲面如图13-40所示。

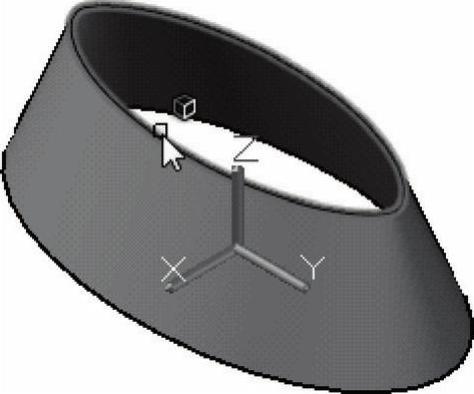

图13-39 选择要修补的曲面边

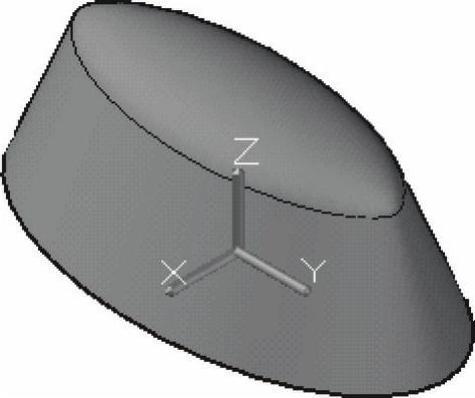

图13-40 创建修补曲面
