13.5.4  创建过渡曲面

13.5.4 创建过渡曲面

单击“过渡”按钮（位于功能区“曲面”选项卡的“创建”面板中，其对应英文命令为SURFBLEND），可以在两个现有曲面或实体之间创建过渡曲面。在创建过渡曲面时，可以指定起始边和结束边的曲面连续性和凸度幅值。

下面通过一个范例介绍创建过渡曲面的一般方法和步骤。

打开“过渡曲面即学即练.dwg”文件，该文件中存在着图13-34所示的两个平面曲面。

确保使用“三维建模”工作空间，从功能区“曲面”选项卡的“创建”面板中单击“过渡”按钮，此时可以在功能区“常用”选项卡的“选择”面板中单击“边”按钮以便于接下去选择所需边。

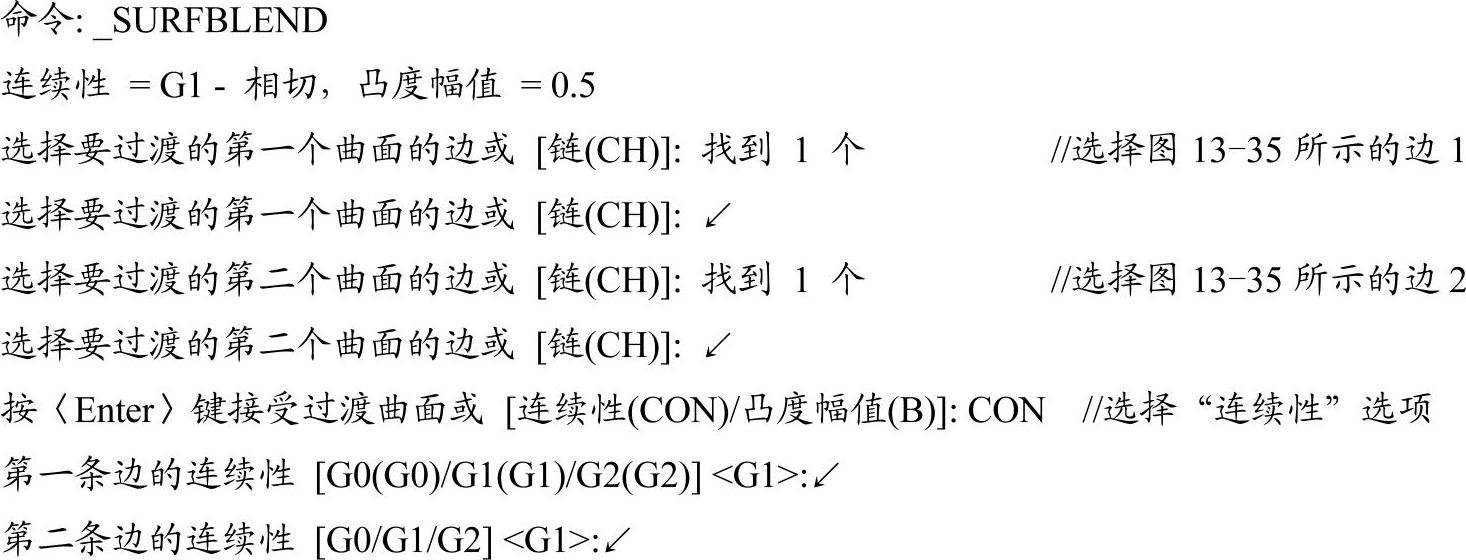

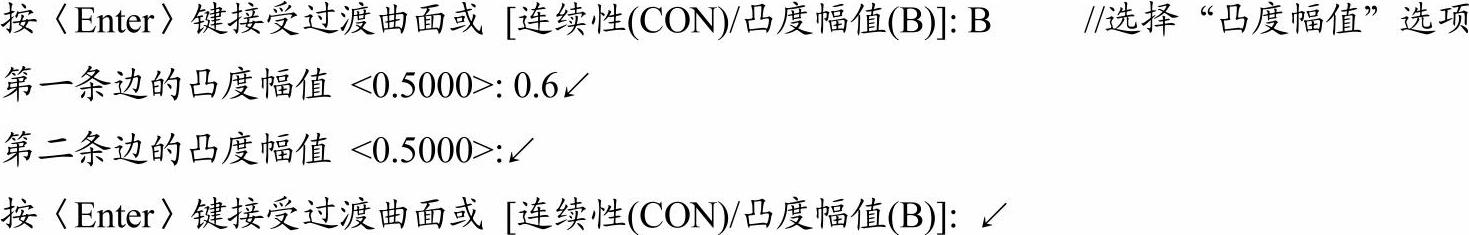

根据命令行提示进行以下操作。

完成创建的过渡曲面如图13-36所示。(https://www.daowen.com)

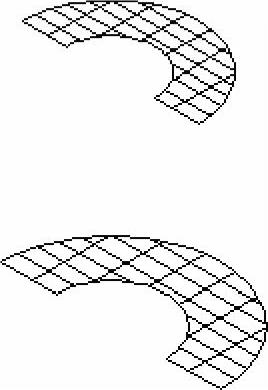

图13-34 两个平面曲面

图13-35 分别指定要过渡的曲面边

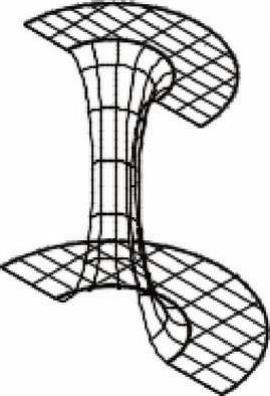

图13-36 完成过渡曲面
