14.4.1 圆角边与倒角边

在实体中经常会碰到为实体对象边建立圆角或倒角的情况，此时便需要使用“圆角边”与“倒角边”命令。可以对选定的边、链或环进行圆角和倒角操作。下面分别结合范例介绍“圆角边”与“倒角边”命令的应用。

1.圆角边

978-7-111-50478-8-Chapter14-166.jpg打开“圆角边即学即练.dwg”文件，该文件中的原始实体模型如图14-52所示。

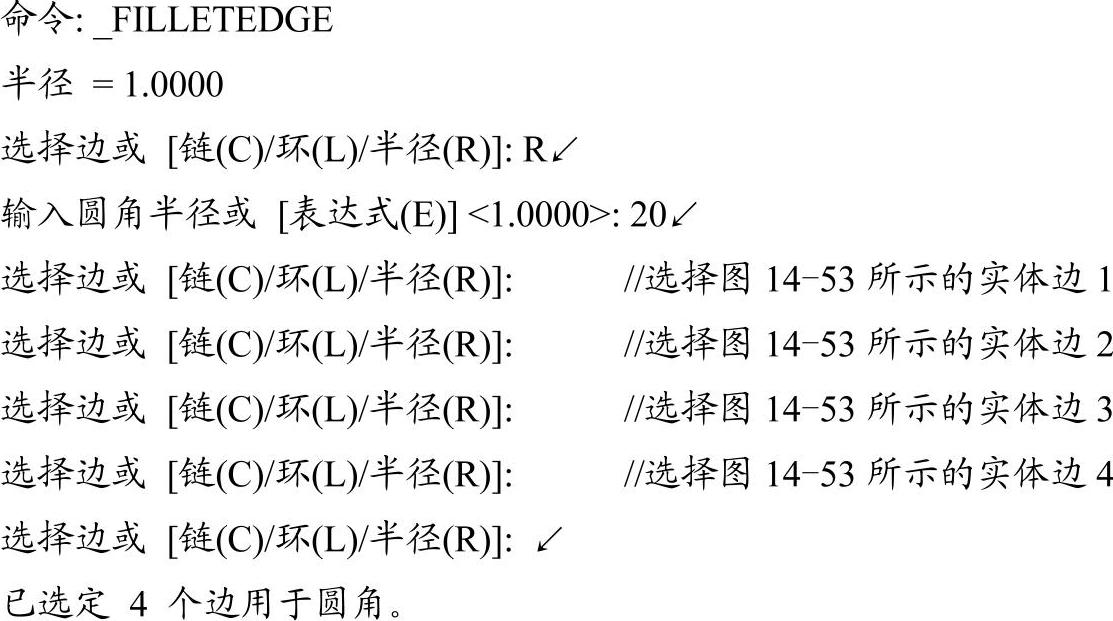

978-7-111-50478-8-Chapter14-167.jpg在“三维建模”工作空间功能区“实体”选项卡的“实体编辑”面板中单击“圆角边”按钮978-7-111-50478-8-Chapter14-168.jpg，接着根据命令行提示进行以下操作。



完成圆角边的效果如图14-54所示。

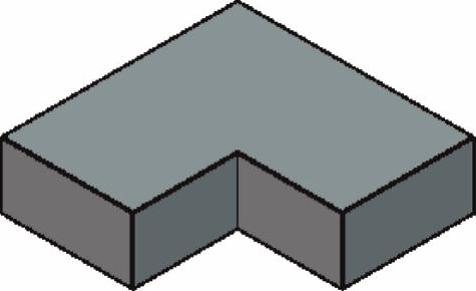

图14-52 原始实体模型

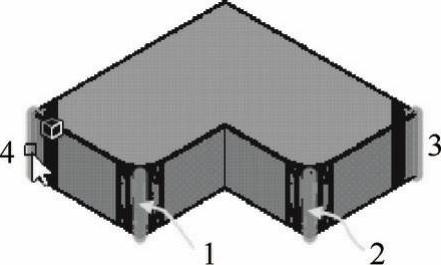

图14-53 选择要圆角的边


图14-54 完成圆角边

2.倒角边

978-7-111-50478-8-Chapter14-174.jpg打开“倒角边即学即练.dwg”文件，该文件中的原始实体轴模型如图14-55所示。

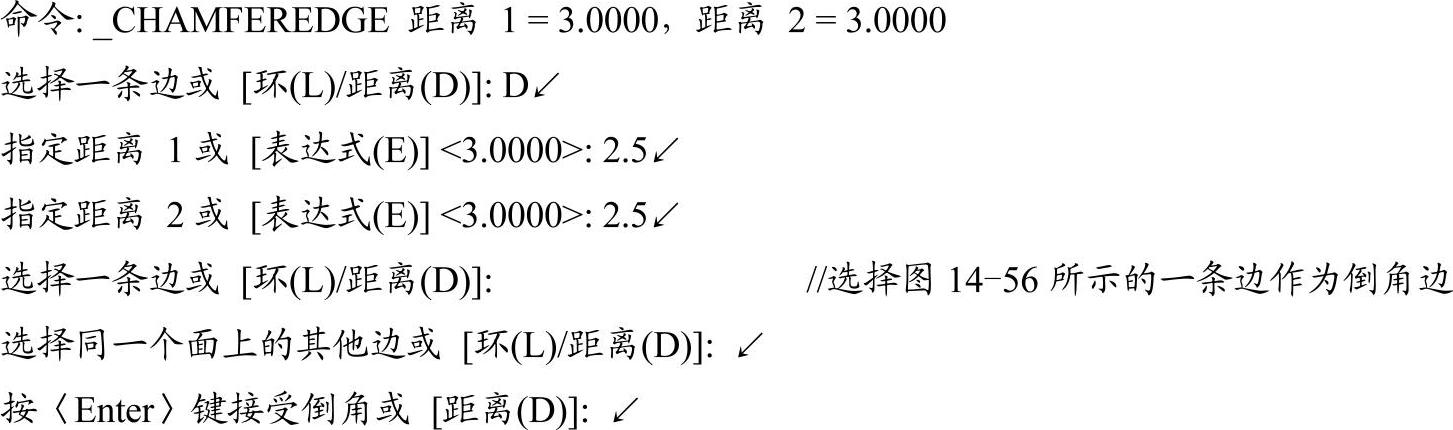

978-7-111-50478-8-Chapter14-175.jpg在“三维建模”工作空间功能区“实体”选项卡的“实体编辑”面板中单击“倒角边”按钮978-7-111-50478-8-Chapter14-176.jpg，接着根据命令行提示进行以下操作。


978-7-111-50478-8-Chapter14-178.jpg使用同样的方法，单击“倒角边”按钮978-7-111-50478-8-Chapter14-179.jpg完成其他选定边的倒角操作，倒角规格尺寸采用默认值。完成全部倒角边的实体效果如图14-57所示（使用“前视”视图视角）。

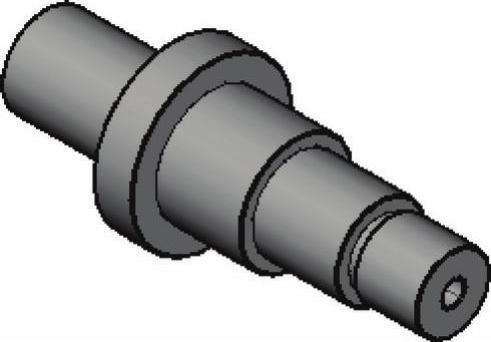

图14-55 原始轴

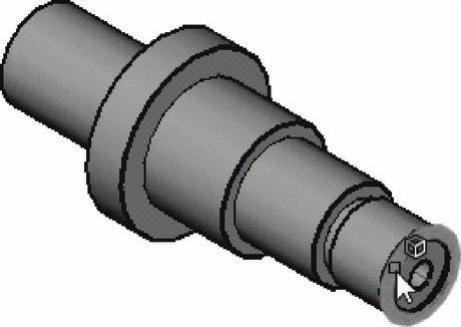

图14-56 选择一条边


图14-57 完全全部倒角边
