14.4.2 对实体进行压印边

压印是指压印三维实体或曲面上的二维几何图形，从而在平面上创建其他边。为了使压印操作成功，被压印的对象必须与选定对象的一个或多个面相交，而对象相交形成的形状将留在实体上。实体可以压印操作的对象包括圆弧、圆、直线、椭圆、样条曲线、面域、体、三维实体、二维多段线和三维多段线。

压印三维实体的方法步骤如下。

978-7-111-50478-8-Chapter14-183.jpg在“三维建模”工作空间功能区的“常用”选项卡中，从“实体编辑”面板的“边编辑”下拉菜单中单击“压印”按钮978-7-111-50478-8-Chapter14-184.jpg，或者从“实体”选项卡的“实体编辑”面板中单击“压印”按钮978-7-111-50478-8-Chapter14-185.jpg。

978-7-111-50478-8-Chapter14-186.jpg选择三维实体对象。

978-7-111-50478-8-Chapter14-187.jpg选择要压印的对象。所选对象必须与三维实体上的面共面。

978-7-111-50478-8-Chapter14-188.jpg输入“N”保留原始对象，或者输入“Y”将其删除。

978-7-111-50478-8-Chapter14-189.jpg如果选择要压印的其他对象。

978-7-111-50478-8-Chapter14-190.jpg按<Enter>键完成命令。

请看以下涉及压印三维实体操作的典型范例。

978-7-111-50478-8-Chapter14-191.jpg打开“压印即学即练.dwg”文件，该文件中存在着图14-58所示的实体模型和位于某实体面上的曲线。

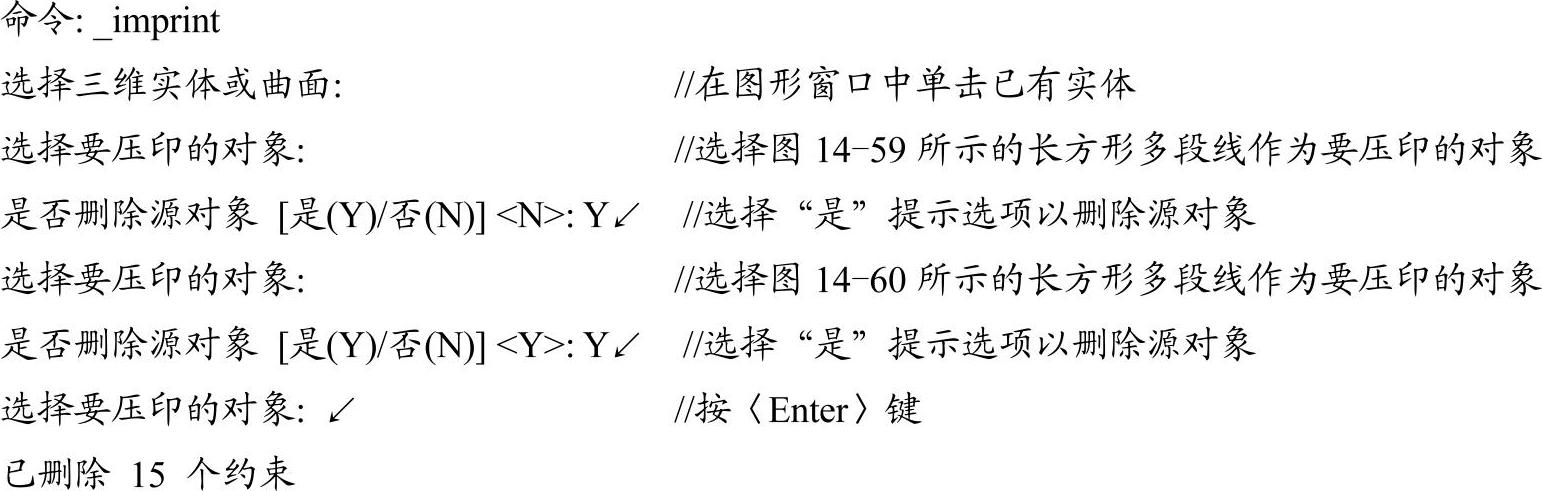

978-7-111-50478-8-Chapter14-192.jpg在“三维建模”工作空间功能区的“常用”选项卡中，从“实体编辑”面板的“边编辑”下拉菜单中单击“压印”按钮978-7-111-50478-8-Chapter14-193.jpg，接着根据命令行提示进行以下操作。

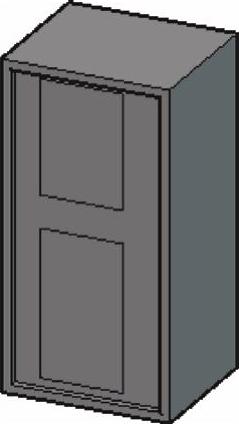

图14-58 已有实体

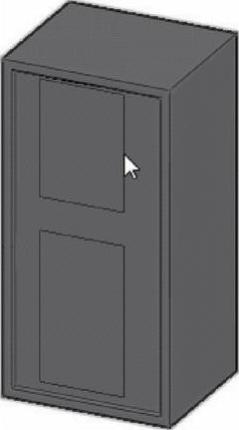

图14-59 选择要压印的对象1

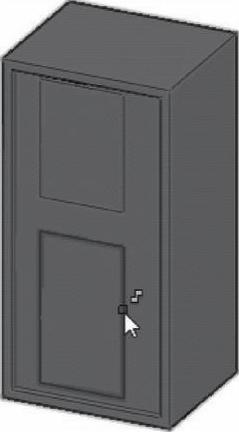

图14-60 选择要压印的对象2

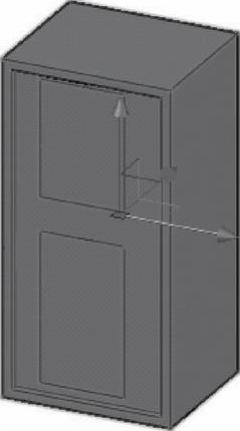

978-7-111-50478-8-Chapter14-198.jpg此时，选择实体对象时可以看到压印边也显示出来了，如图14-61所示。单击“拖动并按住”按钮978-7-111-50478-8-Chapter14-199.jpg，单击上方第一个压印区域，接着输入拉伸高度为“5”，结果如图14-62所示。

978-7-111-50478-8-Chapter14-200.jpg单击“按住并拖动”按钮978-7-111-50478-8-Chapter14-201.jpg，单击下方的压印区域，接着输入拉伸高度为“5”，“按住并拖动”操作结果如图14-63所示。


图14-61 选择实体对象时

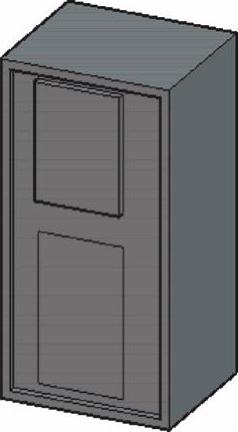

图14-62 拉伸压印区域1

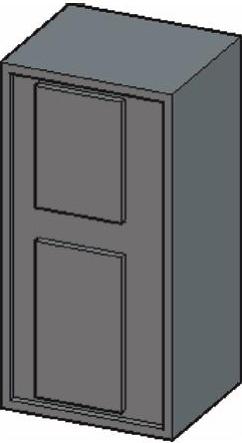

图14-63 拉伸压印区域2
