配料实例23

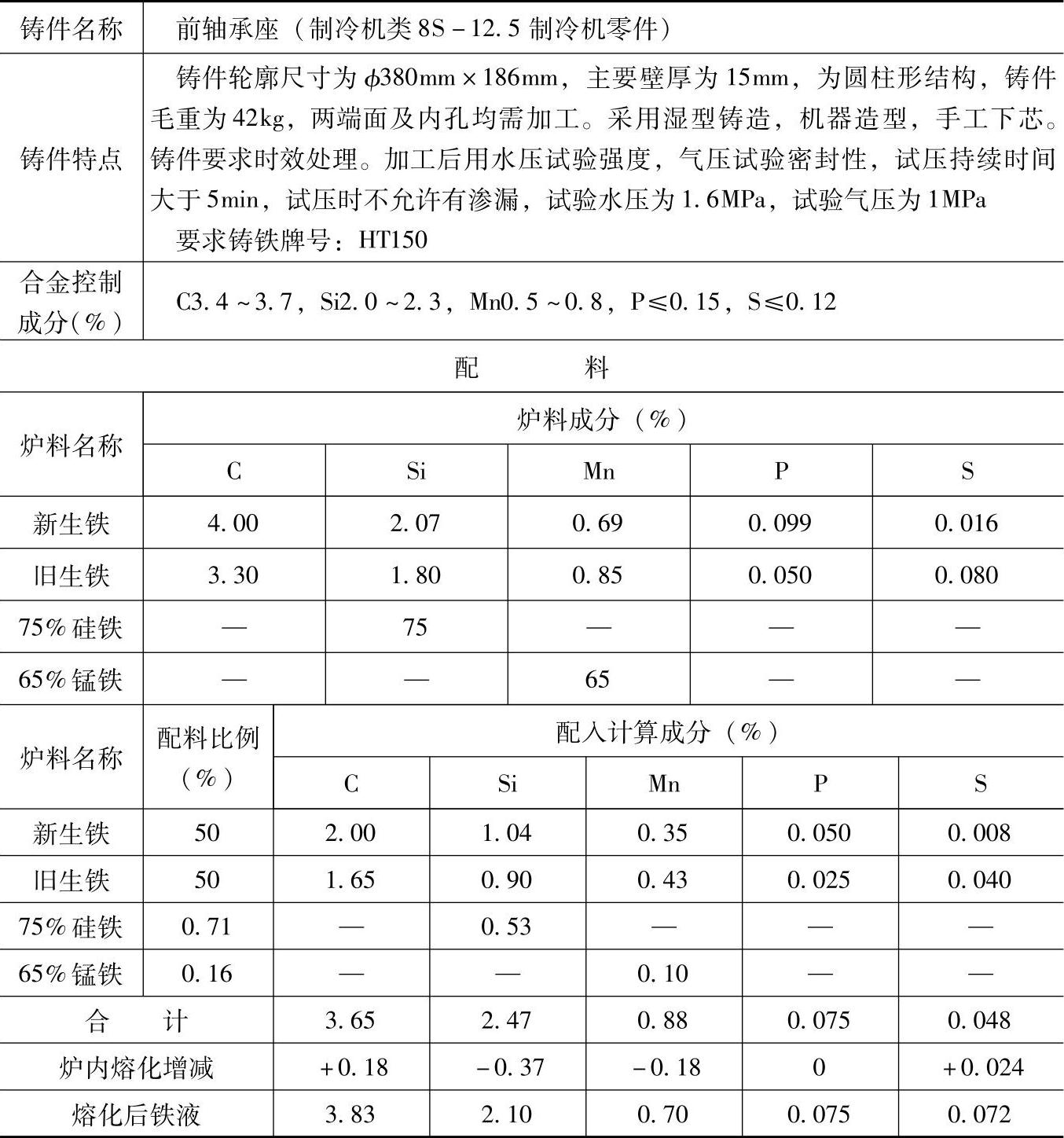

表1.1-23 HT150的灰铸铁配料

注：1.采用三排风口曲线炉膛炉胆热风冲天炉熔炼，熔化率为4t/h，炉内碳增加5%、硅烧损15%、锰烧损20%、磷不变、硫增加50%。

2.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁调软铁液。

3.检测结果：

化学成分（%）：C3.7，Si2.06，Mn0.81，P0.088，S0.078；

力学性能：抗拉强度为170MPa，挠度为2.5mm。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于制冷机中要求灰铸铁HT150的各种铸件，如12.5系列活塞式制冷机中的侧盖、后轴承座、高低级吸气滤网盖、联轴器；离心式制冷机中的冷凝器盖、蒸发器盖、电动机带轮、压缩机带轮、减压阀罩帽、帽盖及辅机中的生铁盖等铸件。
