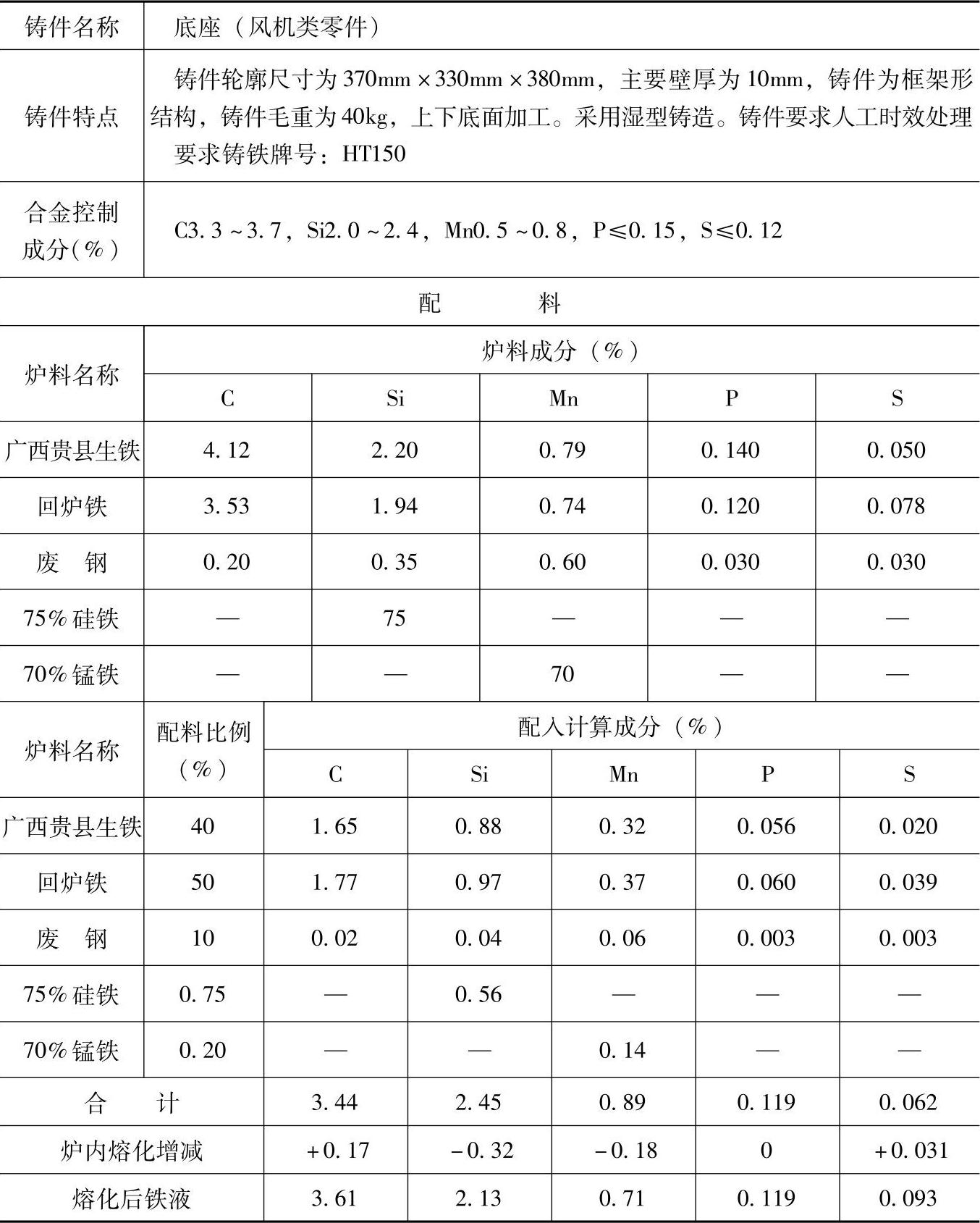

表1.1-22 HT150的灰铸铁配料
注：1.采用两排大间距倒置小风口冲天炉熔炼，炉内碳增加5%、硅烧损15%、锰烧损20%、磷不变、硫增加50%。
2.炉前用三角试片观察白口宽度，用75%硅铁调整。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于风机中要求灰铸铁HT150的端盖等铸铁件。
