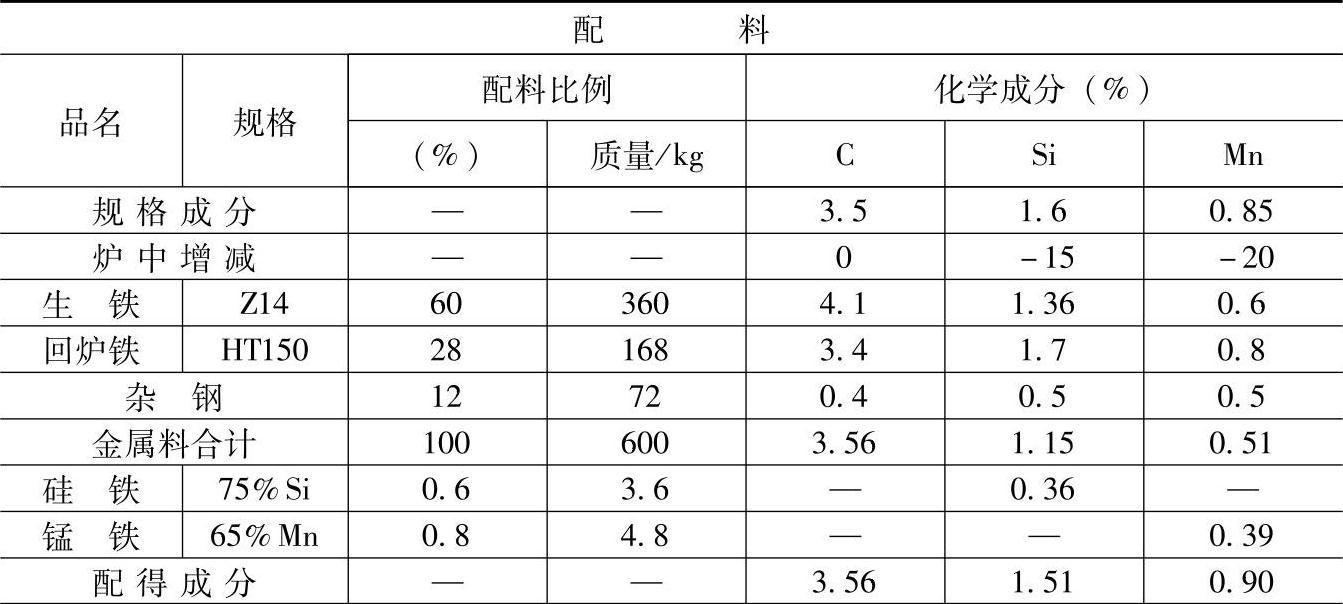

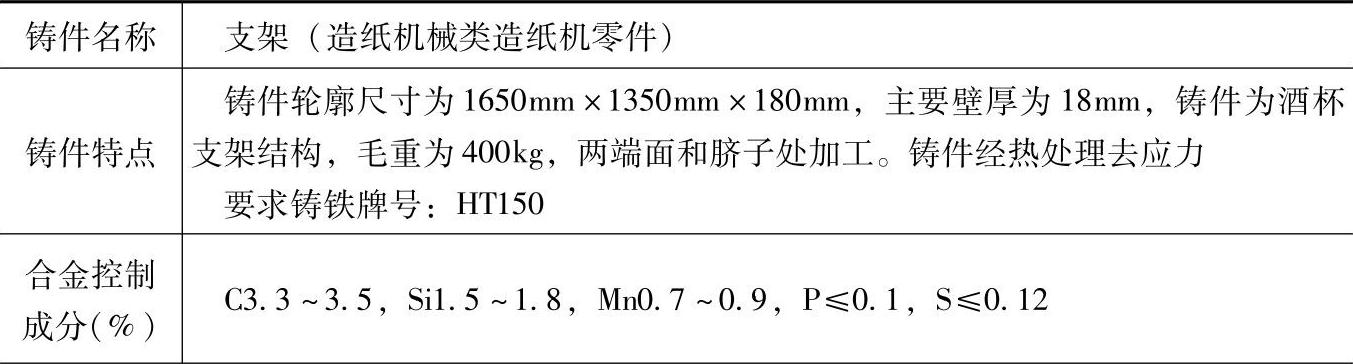

表1.1-45 HT150的灰铸铁配料
（续）
注：1.采用多排风口曲线炉膛冷风冲天炉熔炼，炉内硅烧损15%、锰烧损20%。
2.炉前用三角试片观察白口大小，用75%硅铁调软铁液。
3.检测结果：
化学成分（%）：C3.52，Si1.58，Mn0.81，P0.058，S0.105；
力学性能：抗拉强度为159MPa。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于造纸机械中要求灰铸铁HT150的铸件，如支架、基础板、减速器壳和真空过滤机转鼓等铸件。
