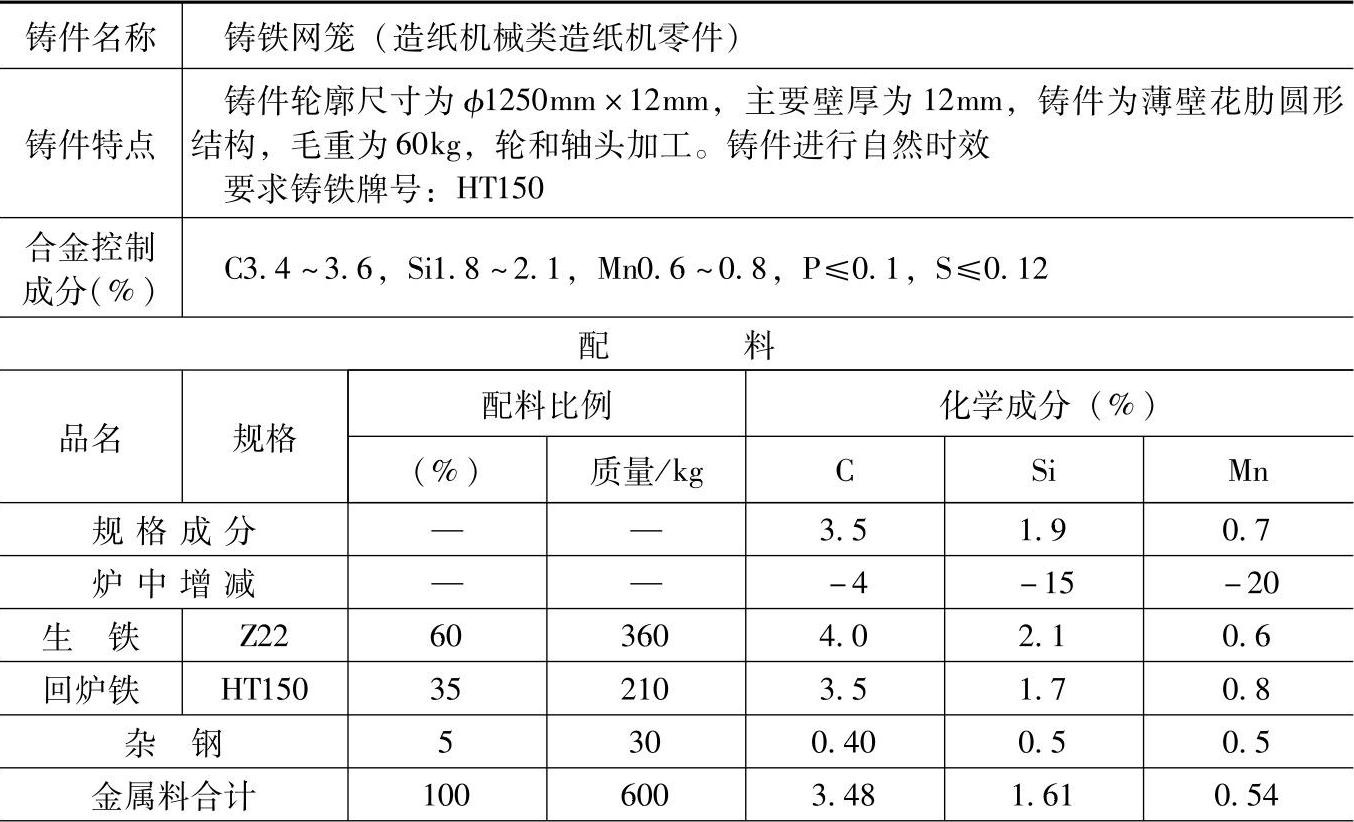

表1.1-46 HT150的灰铸铁熔炼

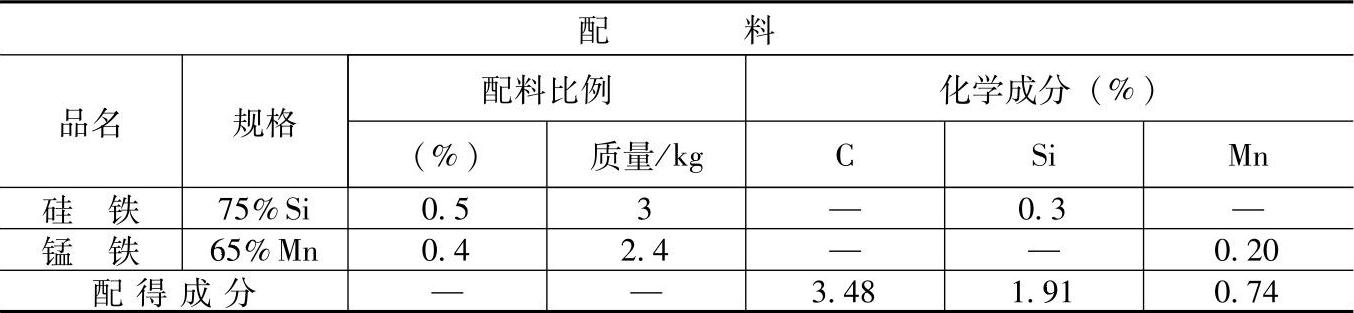

（续）
注：1.采用多排风口曲线炉膛冷风冲天炉熔炼，炉内碳烧损4%、硅烧损15%、锰烧损20%。
2.炉前用三角试片观察白口大小，用75%硅铁调整白口。
3.检验结果：
化学成分（%）：C3.51，Si1.97，Mn0.79，P0.052，S0.099；
力学性能：抗拉强度为130MPa。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于造纸机械中要求灰铸铁HT150的编坠铁、轴承盖、10mm厚小减速机器等铸件。
