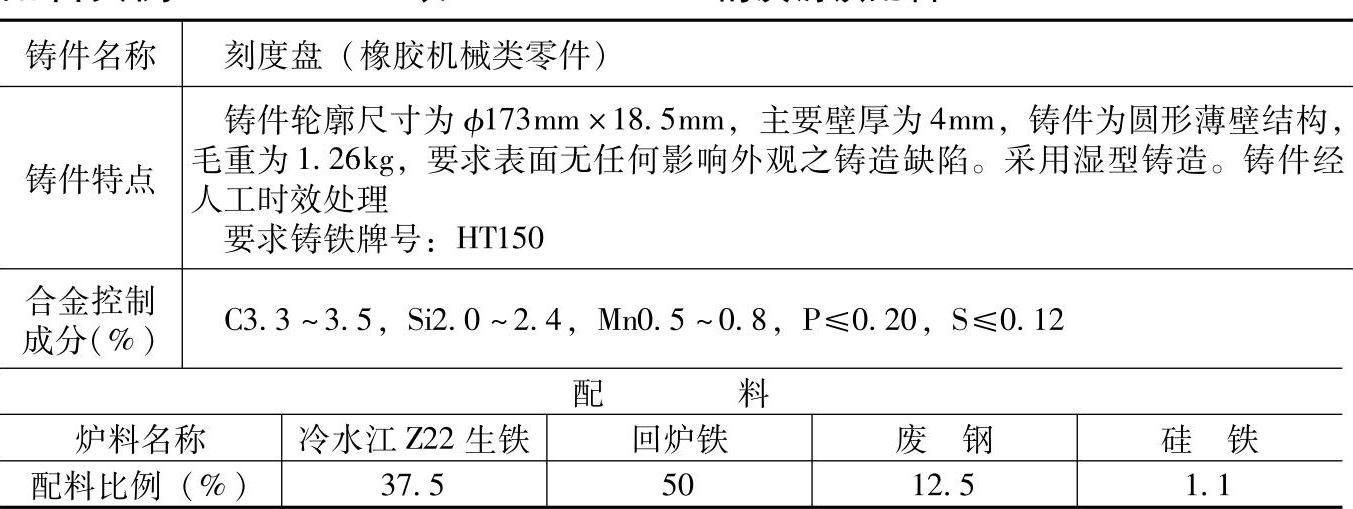

表1.1-49 HT150的灰铸铁配料
注：1.采用热风三节炉熔炼，熔化率为0.5t/h，炉内碳增加严重、硅烧损15%左右、锰烧损15%左右。
2.炉前用三角试片检验白口宽度，控制铁液成分。
3.检测结果：
化学成分（%）：C3.23，Si2.44，Mn0.64，P0.14，S0.07。
4.各成分含量和配料比例皆指质量分数。
