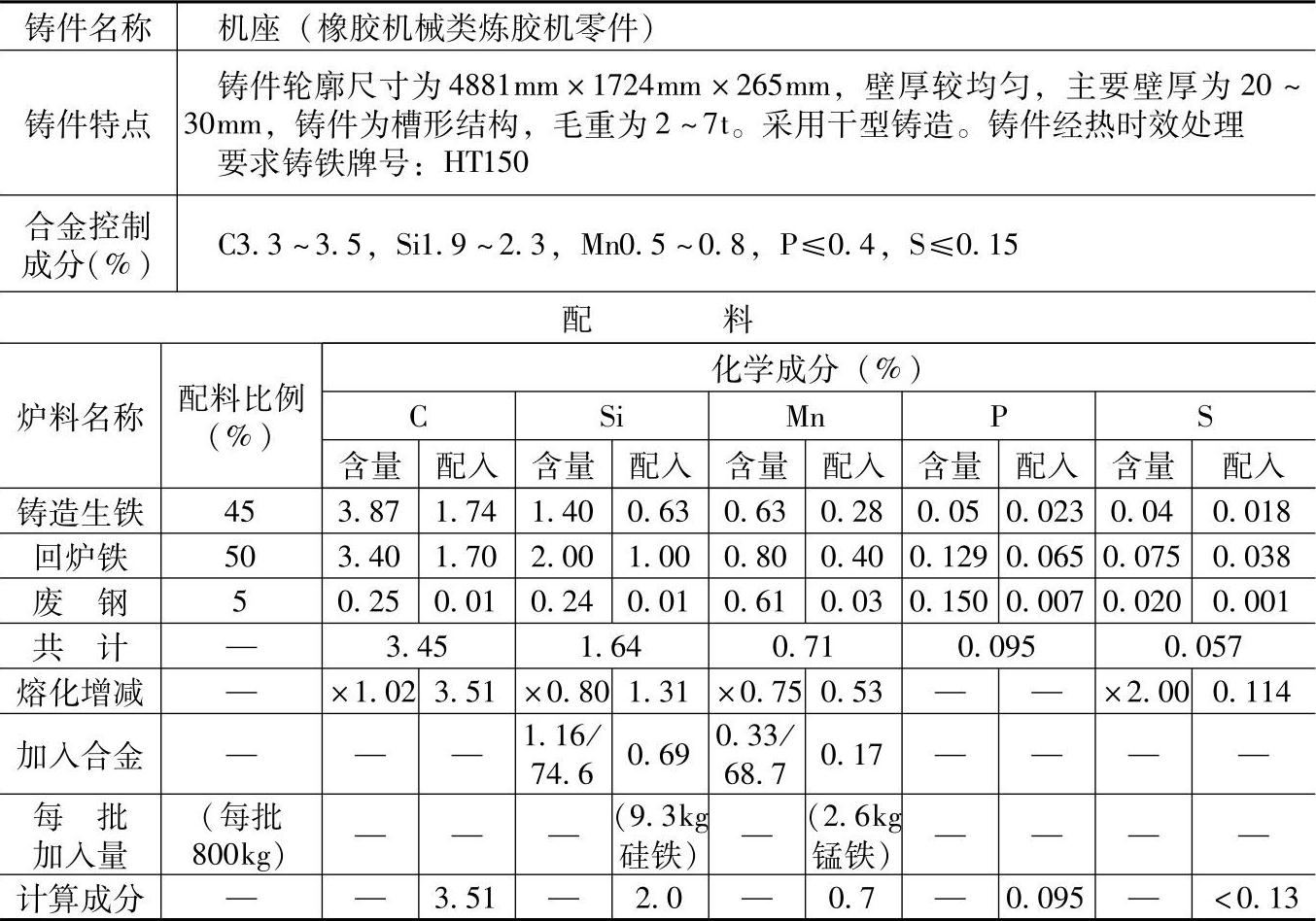

表1.1-48 HT150的灰铸铁配料
注：1.采用中央与侧吹结合送风冲天炉熔炼，熔化率为7t/h，炉内碳增加2%、硅烧损20%、锰烧损25%、硫增加100%。
2.炉前浇注尺寸为12mm×32mm×100mm三角试片，用硅铁调整铁液成分，三角白口宽度控制在0～1mm。
3.各成分含量和配料比例皆指质量分数。
