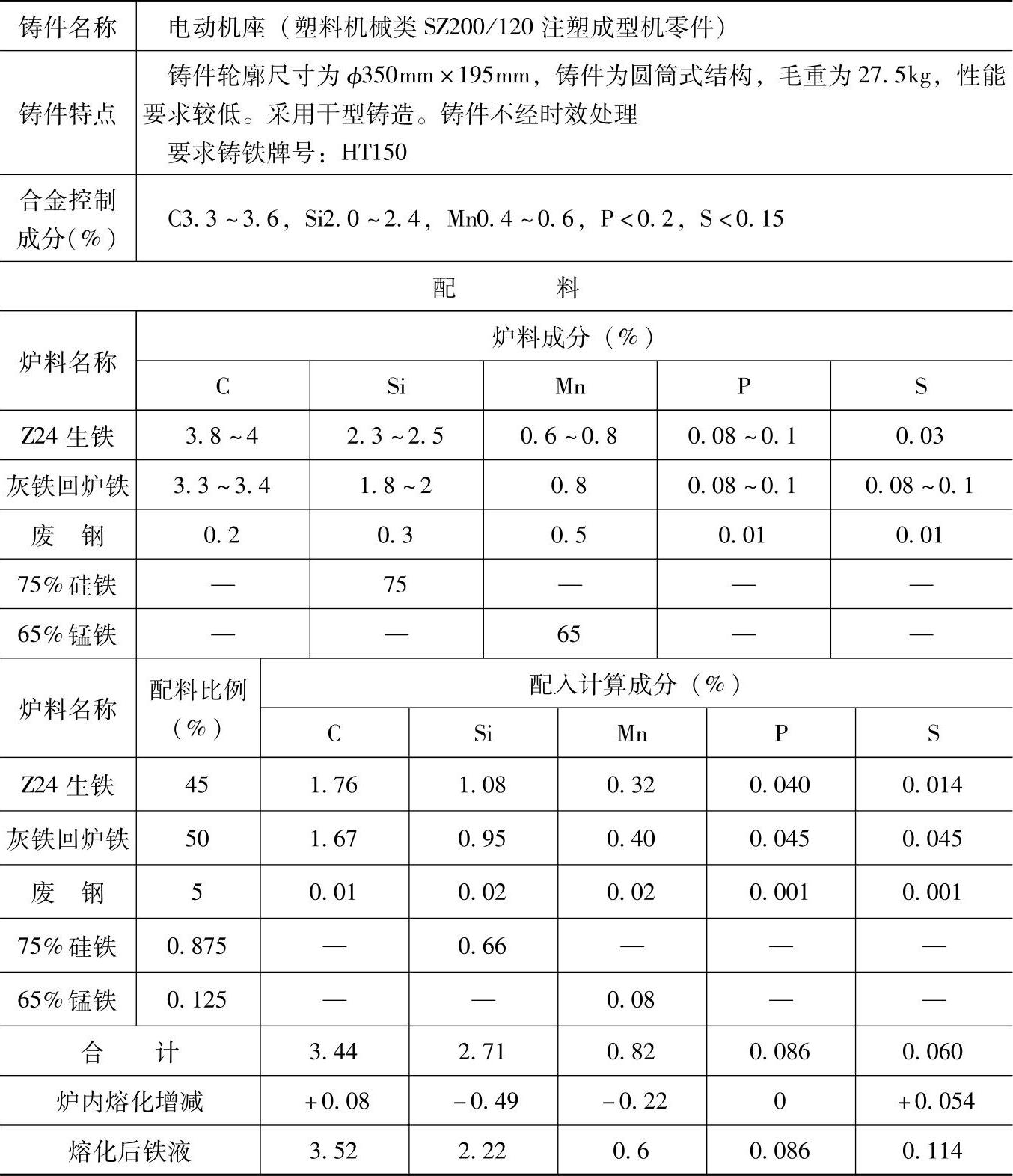

表1.1-52 HT150的灰铸铁配料
注：1.采用两层大间距风嘴中央送风冷风冲天炉熔炼，炉内碳增加2.5%、硅烧损16%～20%、锰烧损24%～28%、磷不变、硫增加80%～100%。
2.炉前，采用底边为25mm、高为30mm、长为150mm的三角试片检查，以白口大小来判定碳硅量多少。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于塑料机械中要求灰铸铁HT150的铸件，如齿轮箱壳、罩壳等铸件。
