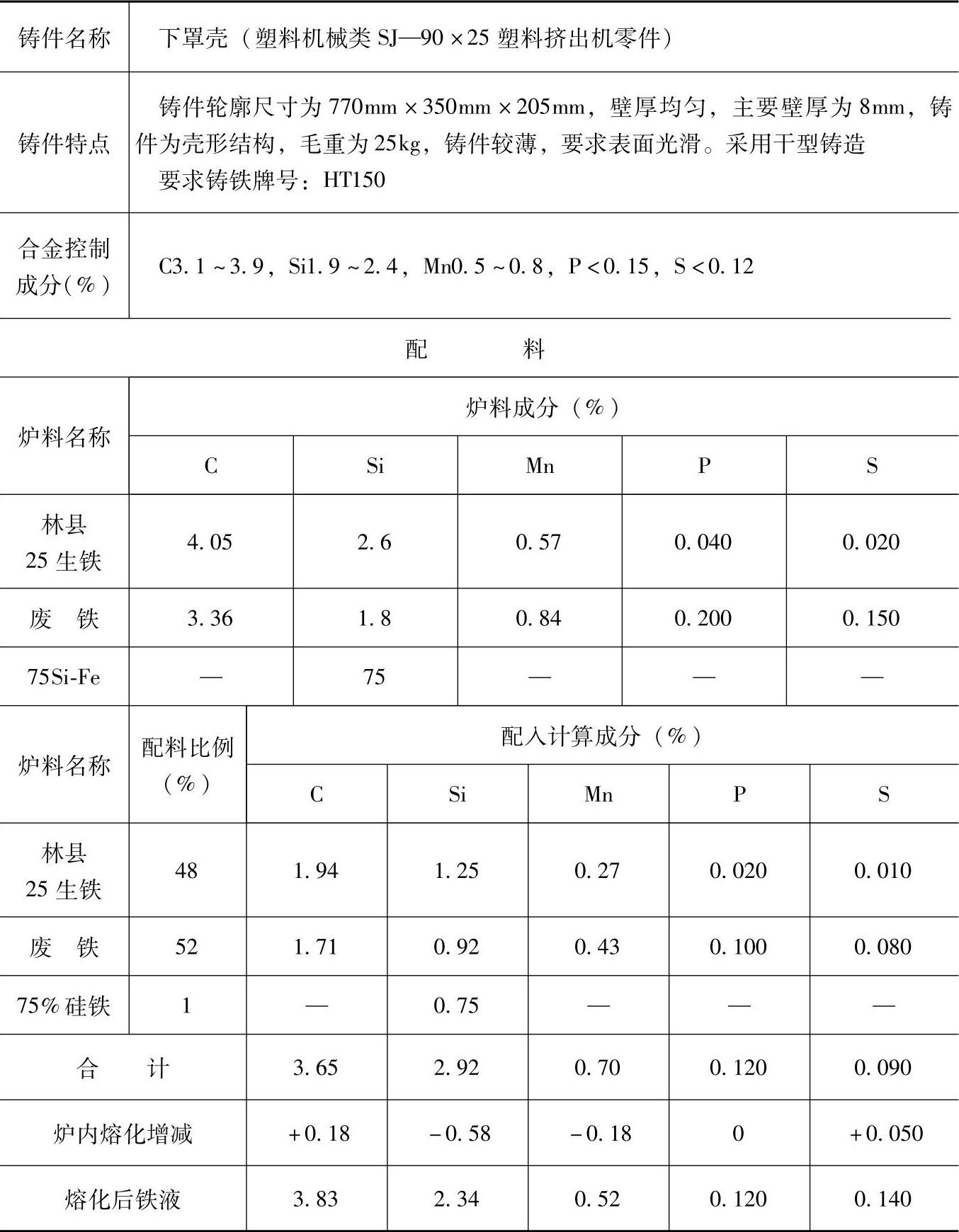

表1.1-53 HT150的灰铸铁配料
注：1.采用两排大间距热风冲天炉熔炼，熔化率为2.5t/h，炉内碳增加5%、硅烧损20%、锰烧损25%、磷不变、硫增加60%、铁烧损0.2%～1.1%。
2.炉前用三角试片检验白口宽度的大小，控制铁液成分，用75%硅铁调软铁液。
3.各成分含量和配料比皆指质量分数。
