配料实例56

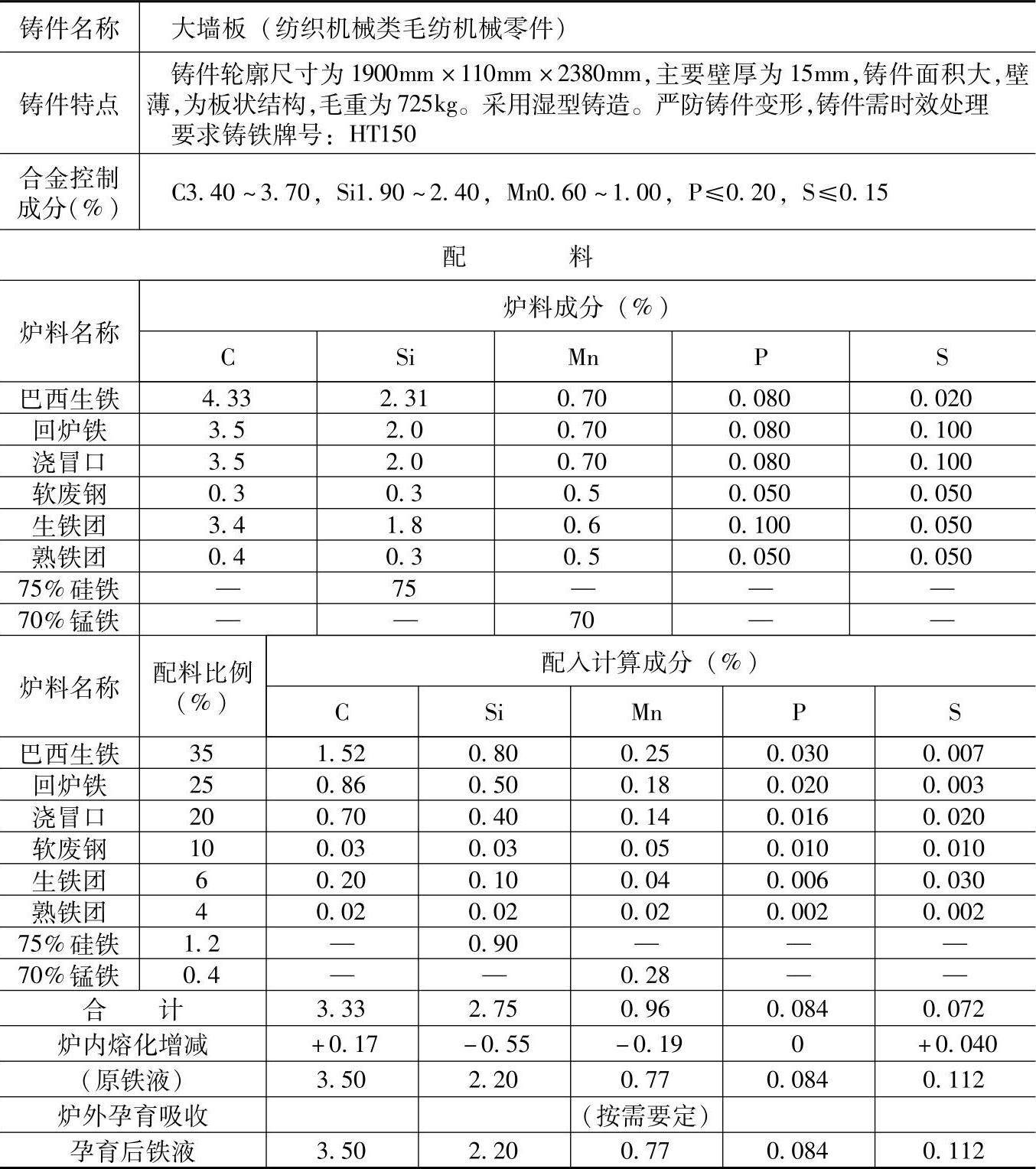

表1.1-56 HT150的灰铸铁配料

注：1.采用两排大间距热风冲天炉熔炼，熔化率为5t/h，炉内碳增加5%、硅烧损20%、锰烧损20%、磷不变、硫增加60%。

2.炉前控制三角试片白口宽度为0～2mm，铁液硬了用75%硅铁调软，炉外孕育吸收率为60%。

3.厚度大于5mm的废钢为硬废钢。

4.检测结果：

化学成分（%）：C3.67，Si2.41，Mn0.57，S0.099；

力学性能：抗拉强度为180MPa。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于棉纺机械中的双层墙板、铁泡箱等铸件。
