配料实例58

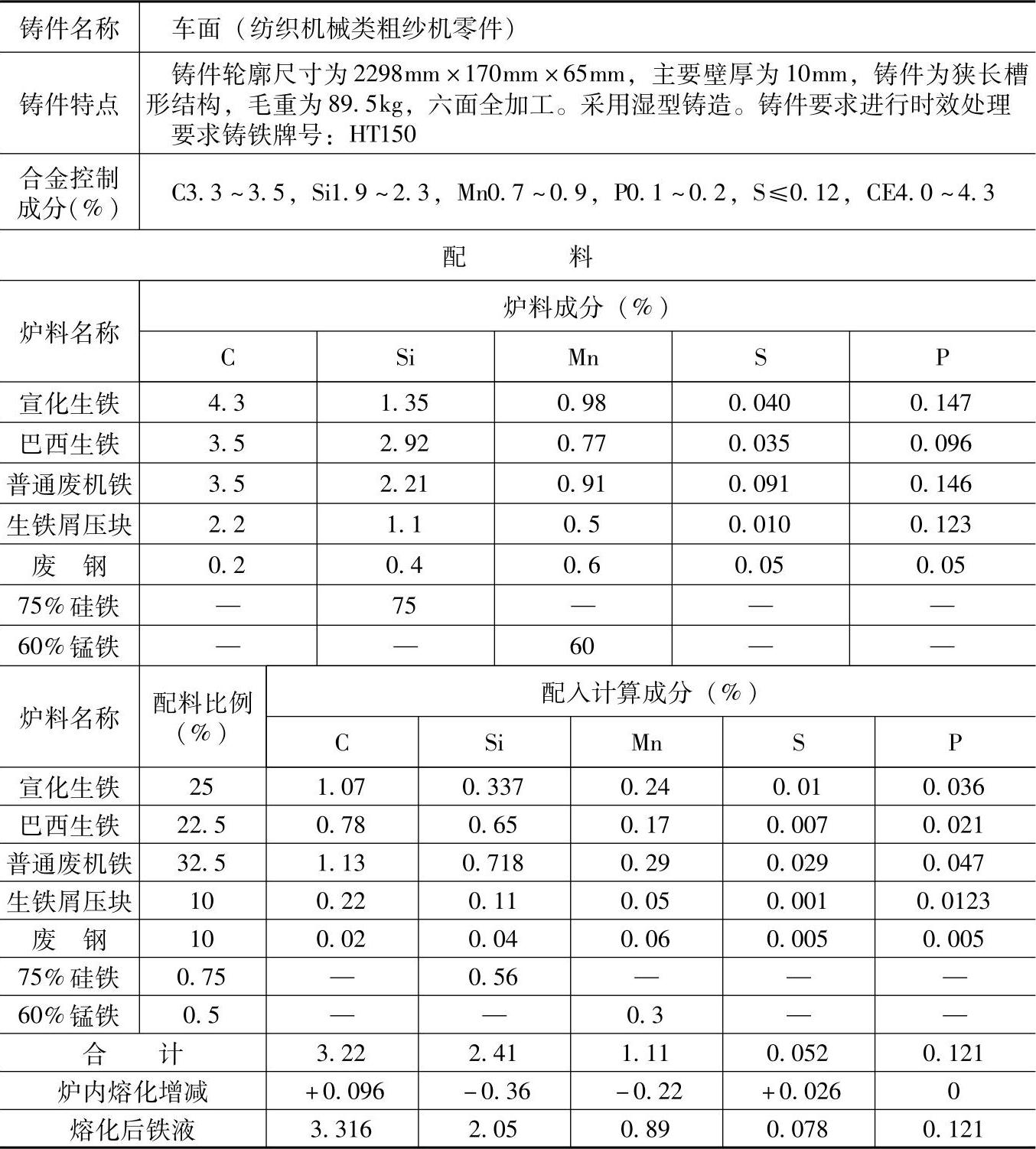

表1.1-58 HT150的灰铸铁配料

注：1.采用两排大间距内水冷冷风冲天炉熔炼，熔化率为3t/h，炉内碳增加3%、硅烧损15%、锰烧损20%、磷不变、硫增加50%。

2.炉前用三角试片检验三角白口大小，来控制铁液成分。用75%硅铁或60%锰铁，粒度为2～5mm，在铁液包内调整铁液的三角白口大小。

3.检测结果：

化学成分（%）：C3.4，Si2.1，Mn0.9，P0.11，S0.068；

力学性能：抗拉强度为189MPa，抗弯强度为384MPa，硬度为207HBW；

金相组织：A型+E型石墨，长度为25μm，基体为85%（体积分数）珠光体，其余为铁素体，共晶团300个/cm²。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于槽筒机和粗纱机中的小带轮、小牙轮等铸件。
