配料实例61

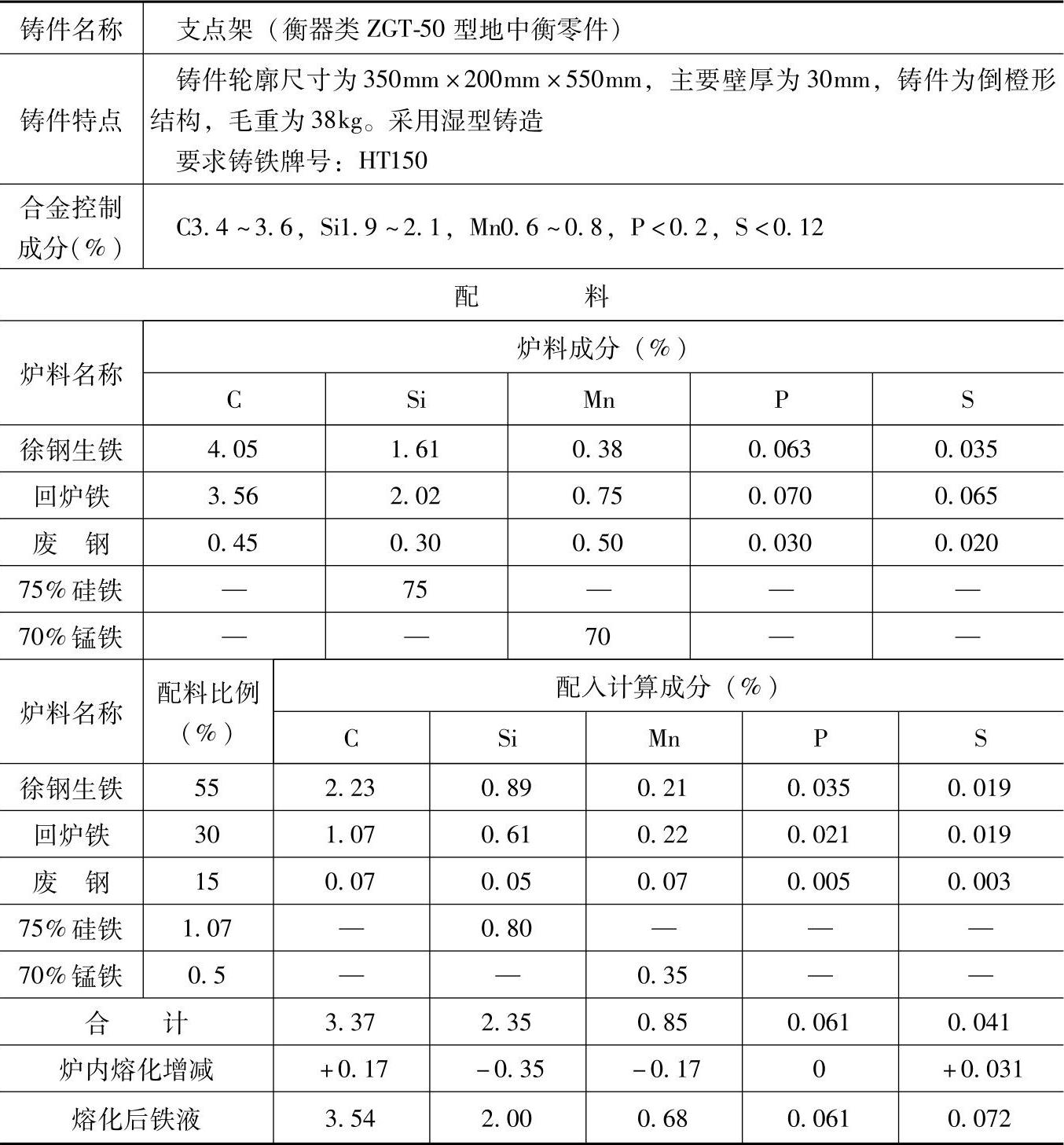

表1.1-61 HT150的灰铸铁配料

注：1.采用多排小风口热风冲天炉熔炼，炉内碳增加5%、硅烧损15%、锰烧损20%、磷不变、硫增加75%。

2.炉前用三角试片检验三角白口大小，控制铁液成分，必要时用75%硅铁调软铁液。

3.检测结果：

化学成分（%）：C3.59，Si2.03，Mn0.68，P0.067，S0.066；

力学性能：抗拉强度为163MPa，抗弯强度为345MPa，硬度为190HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于衡器产品中要求灰铸铁HT150的刀承架、承重架、轮架、底座、立柱、主杆、横梁垫等铸件。
