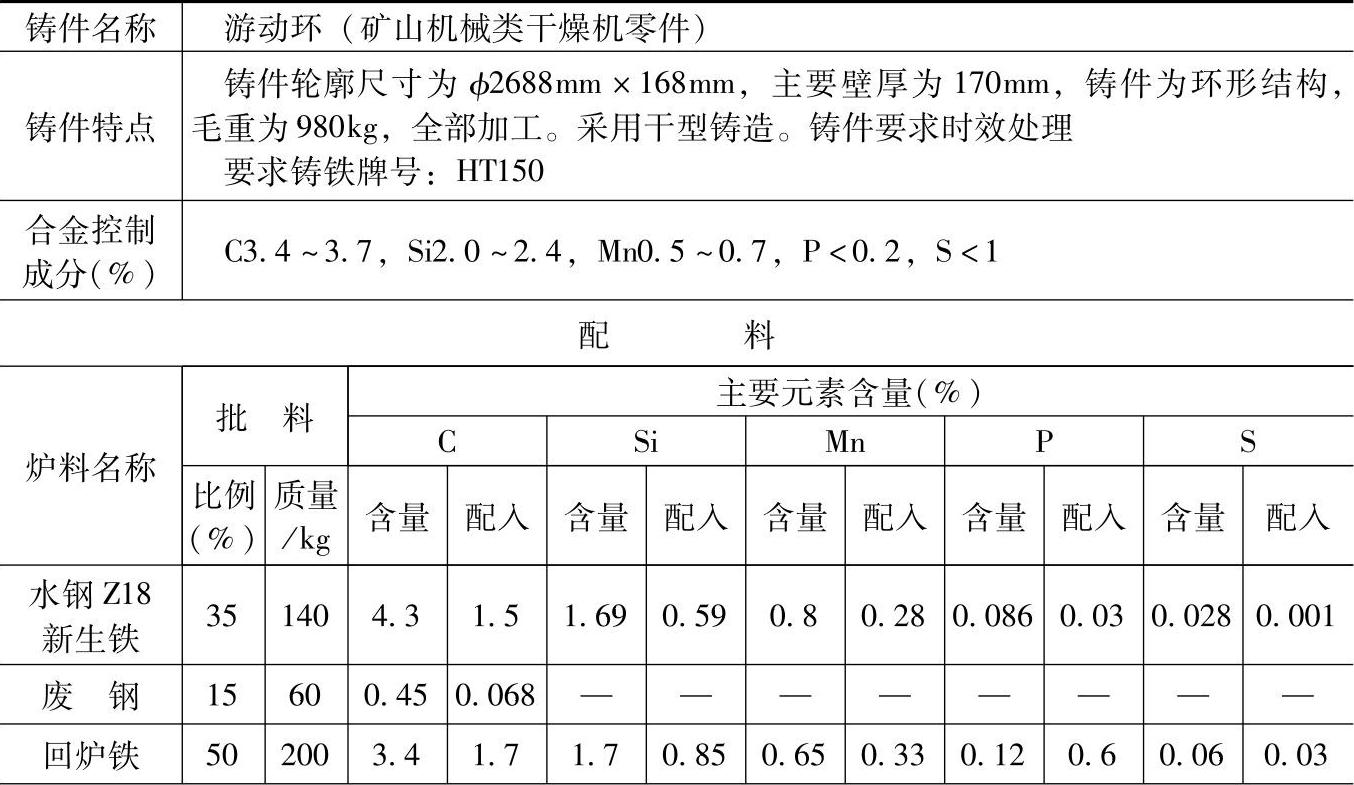

表1.1-63 HT150的灰铸铁配料

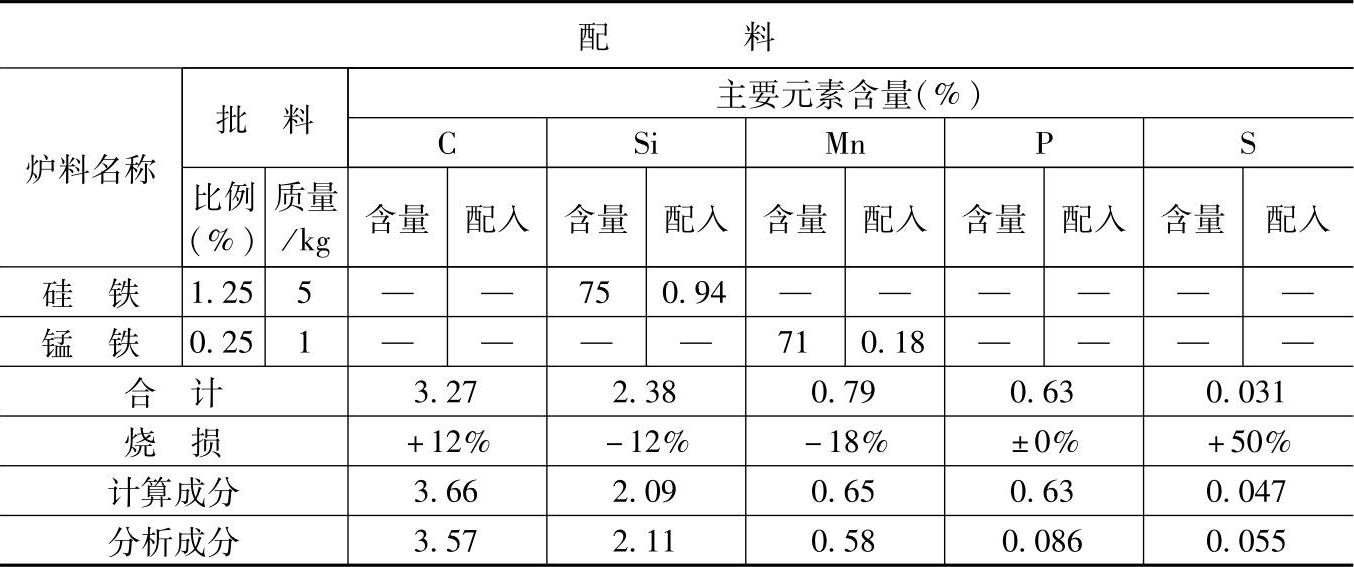

（续）
注：1.采用三排风口曲线炉膛炉胆热风冲天炉熔炼，开渣操作，熔化率为3t/h，出铁温度>1470°C，炉内碳增加12%、硅烧损12%、锰烧损18%、磷不变、硫增加50%。
2.各成分含量和配料比例皆指质量分数。
3.本配料还适用于矿山机械中的小件及小砂箱、压铁等。
